FR série - kabely a konektory k robotu

Tento manuál popisuje zapojení kabelů a konektorů k robotu.

RV-2FR

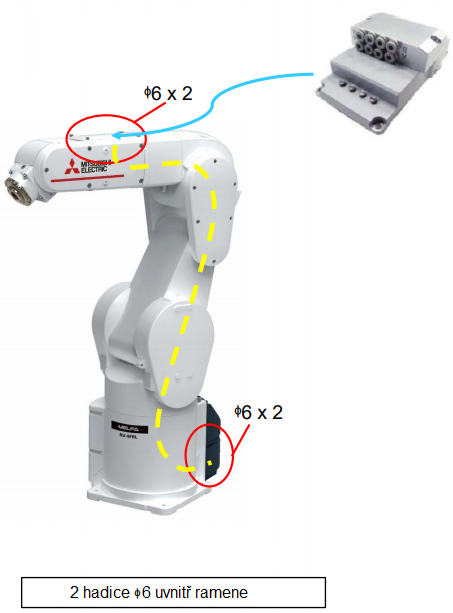

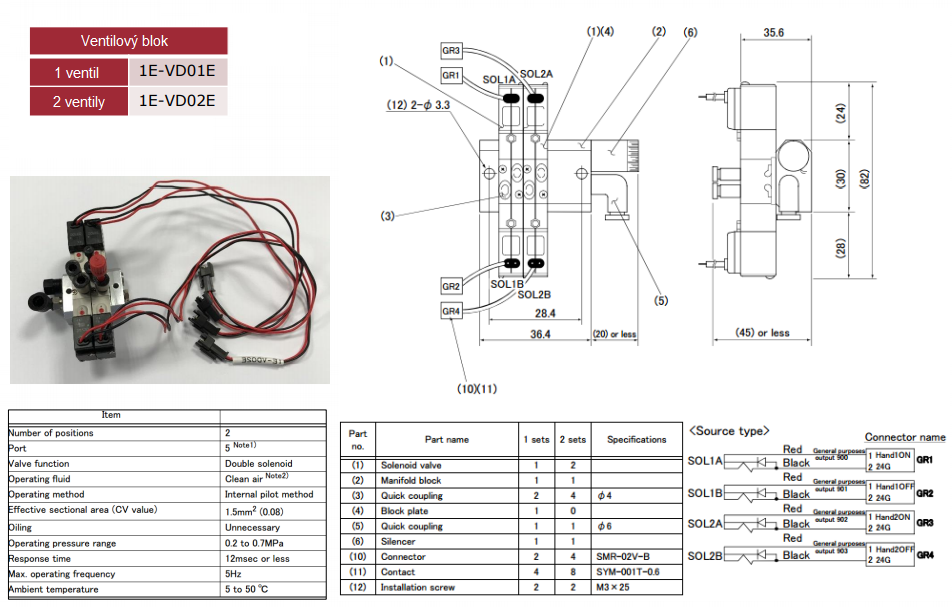

Pneumatika

Produkty

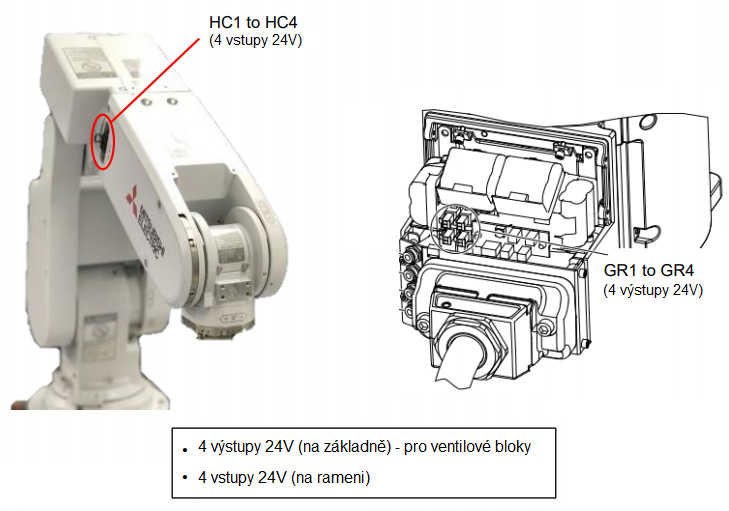

Digitální vstupy / výstupy

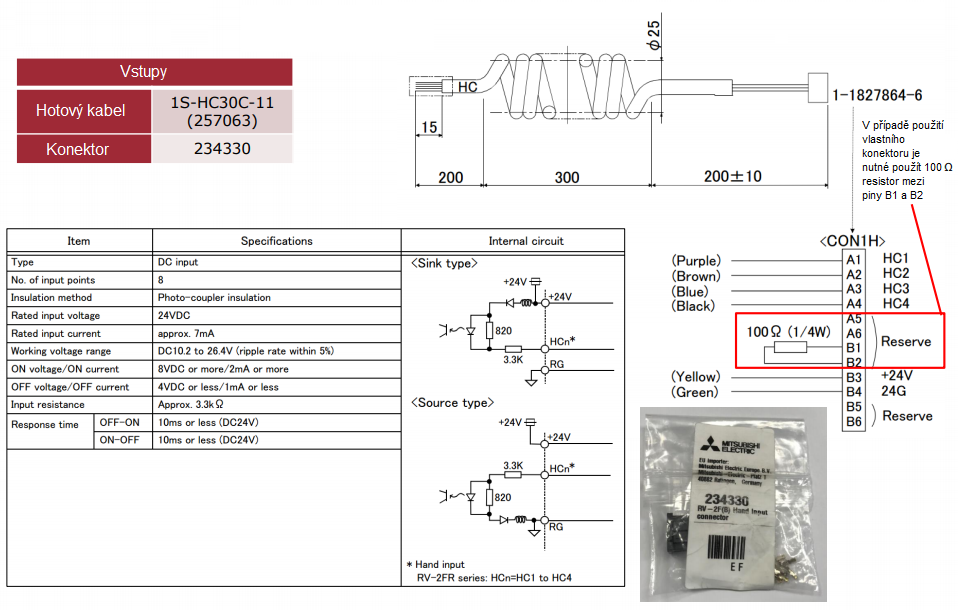

Digitální vstupy

Digitální výstupy

RV-4/7/13/20FR

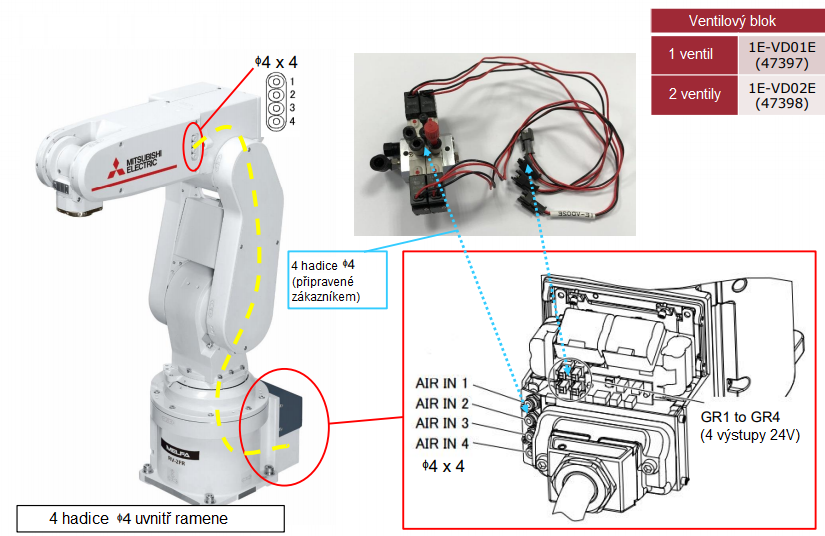

Pneumatika

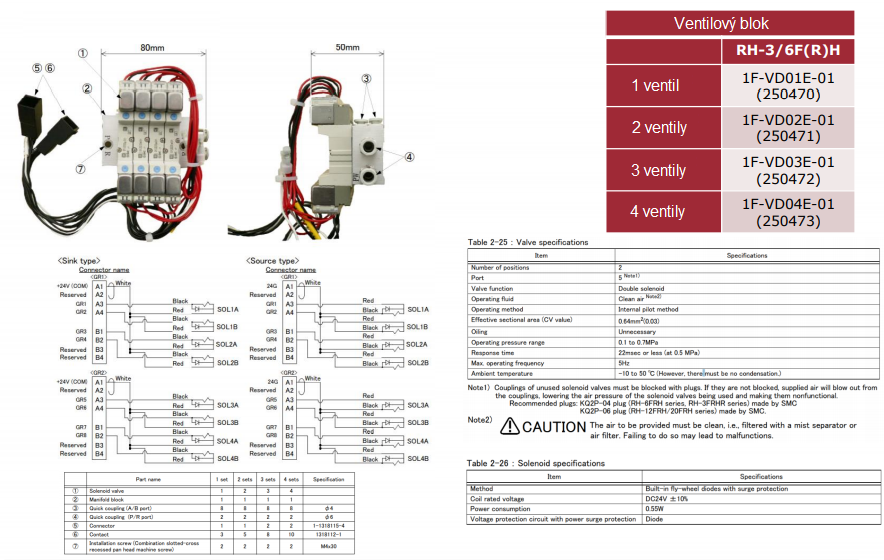

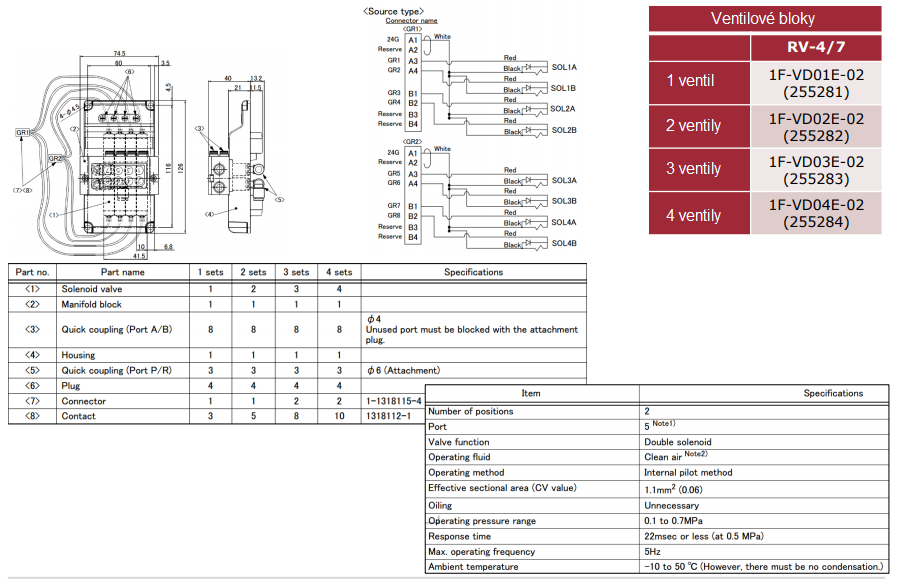

RV-4/7FR pneumatické produkty

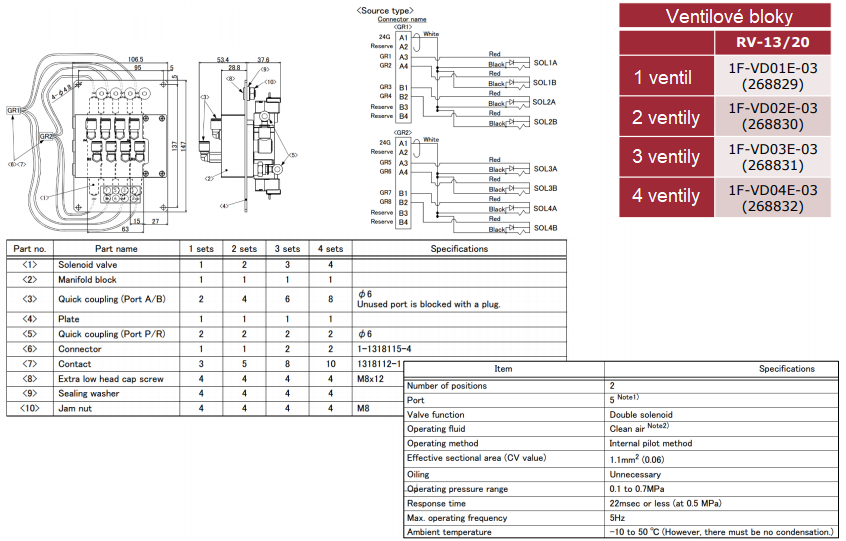

RV-13/20FR pneumatické produkty

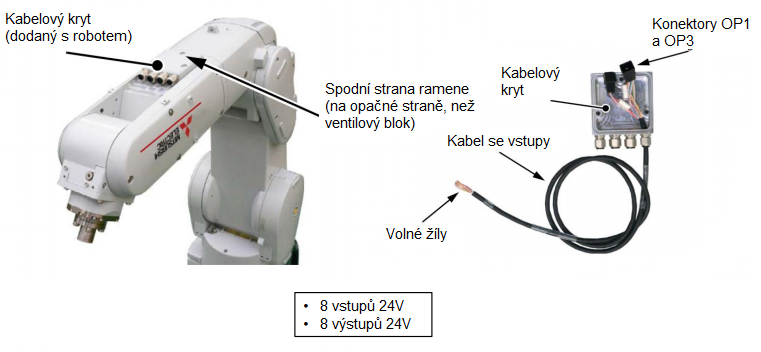

Digitální vstupy / výstupy

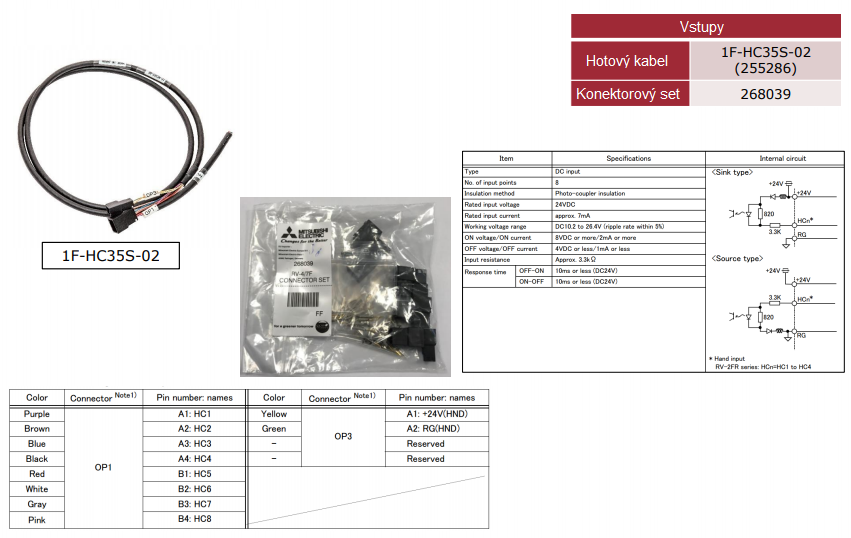

Digitální vstupy

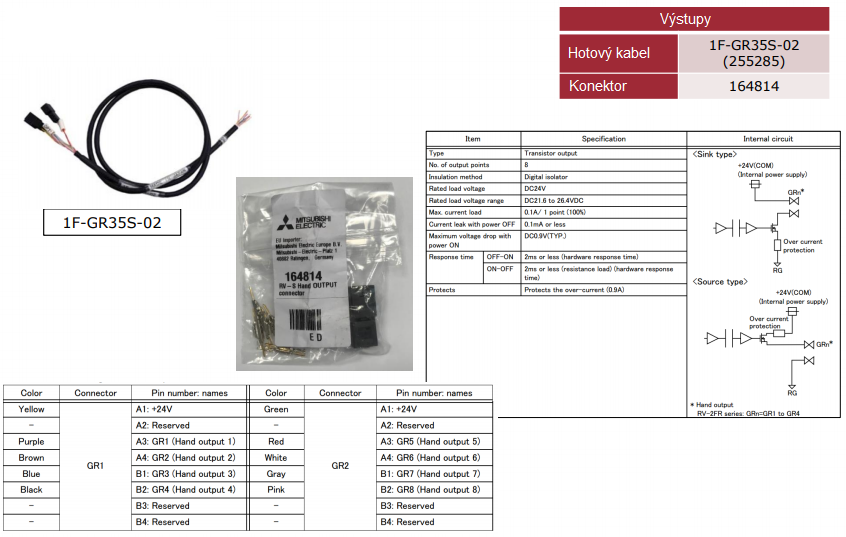

Digitální výstupy

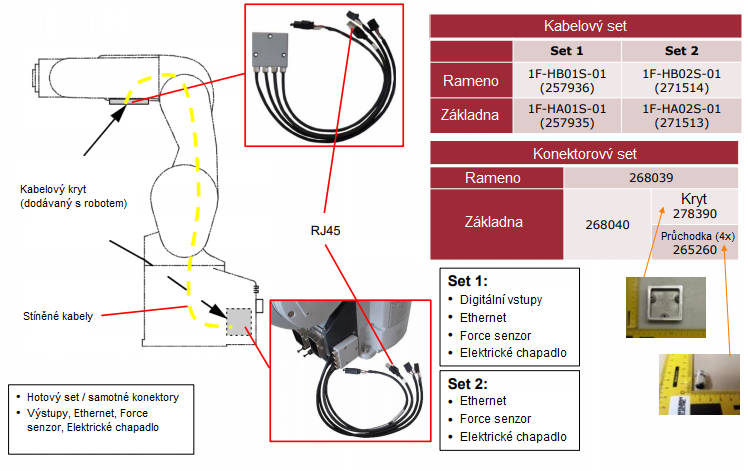

Kabelové sety

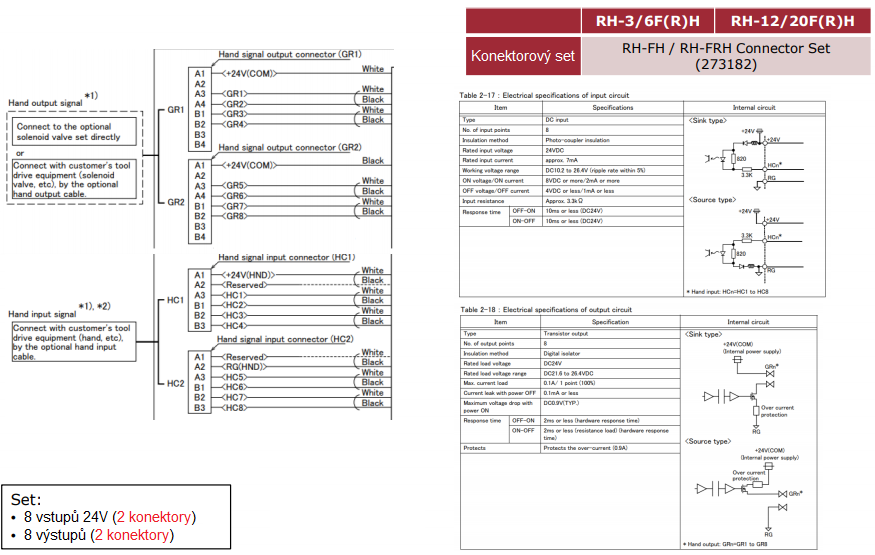

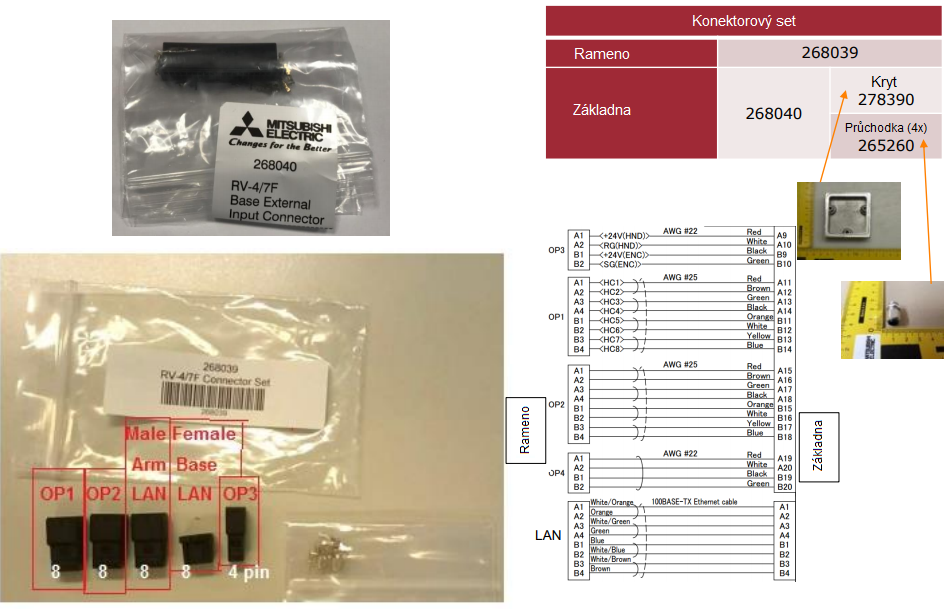

Konektorové sety

RH-3/6/12/20FR

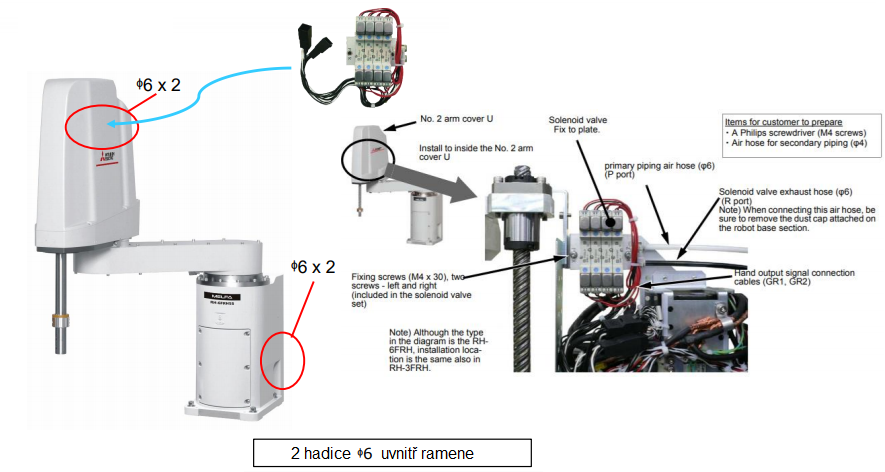

Pneumatika

RV-3/6FR pneumatické produkty

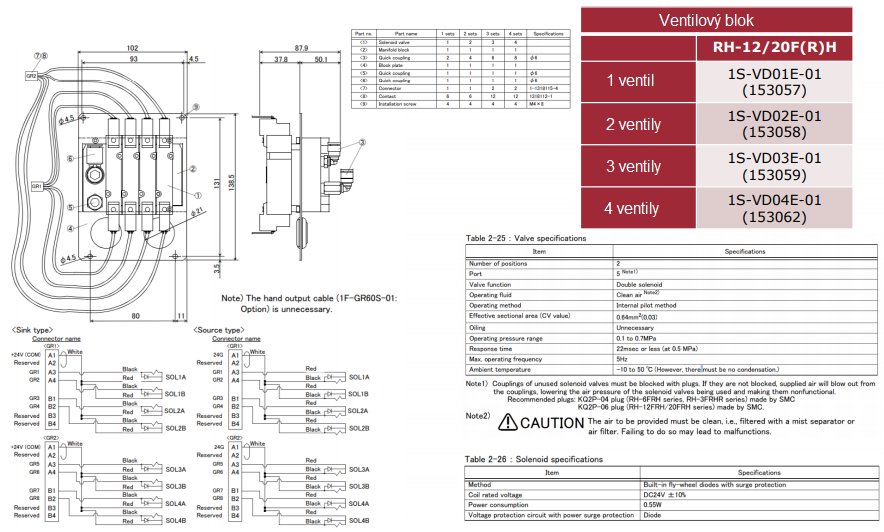

RV-12/20FR pneumatické produkty

Digitální vstupy / výstupy

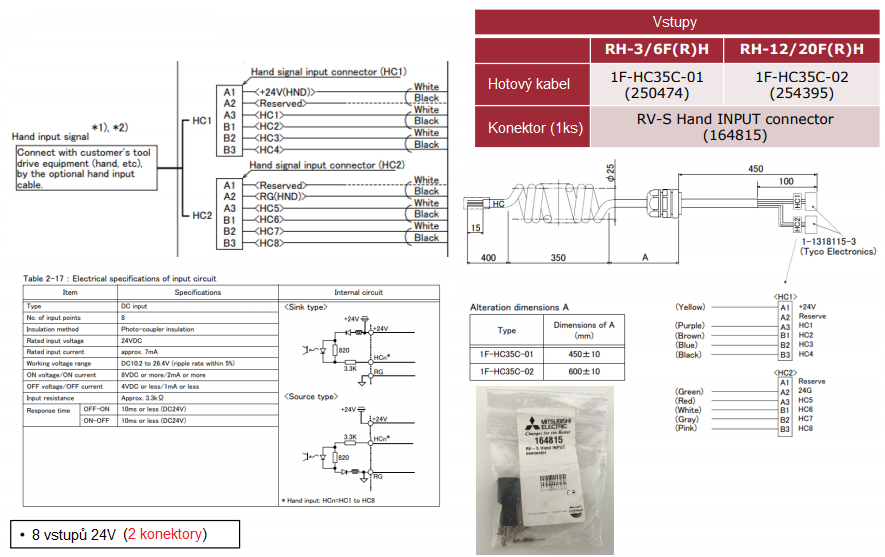

Digitální vstupy

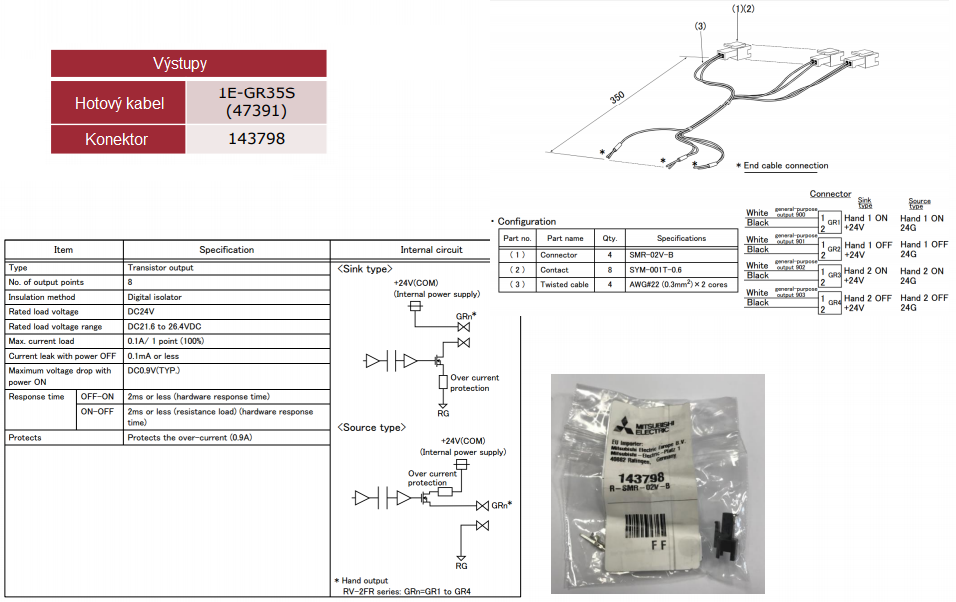

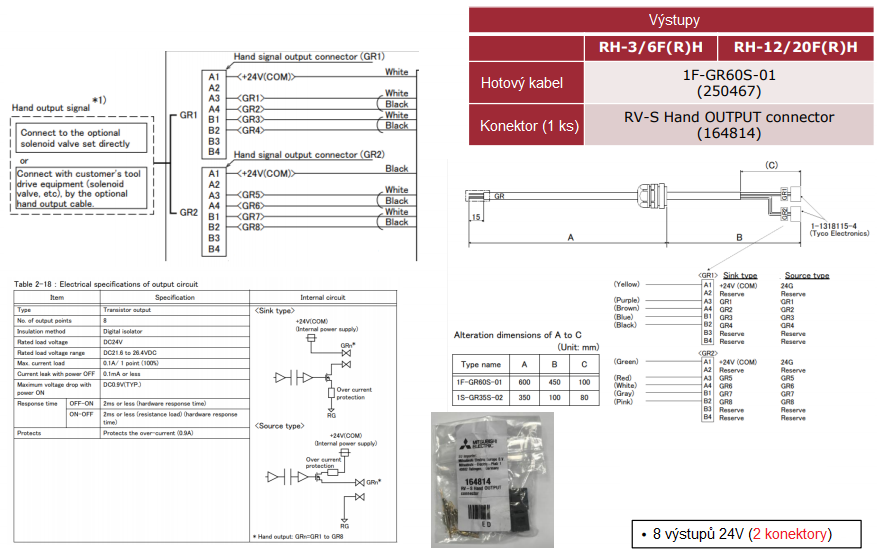

Digitální výstupy

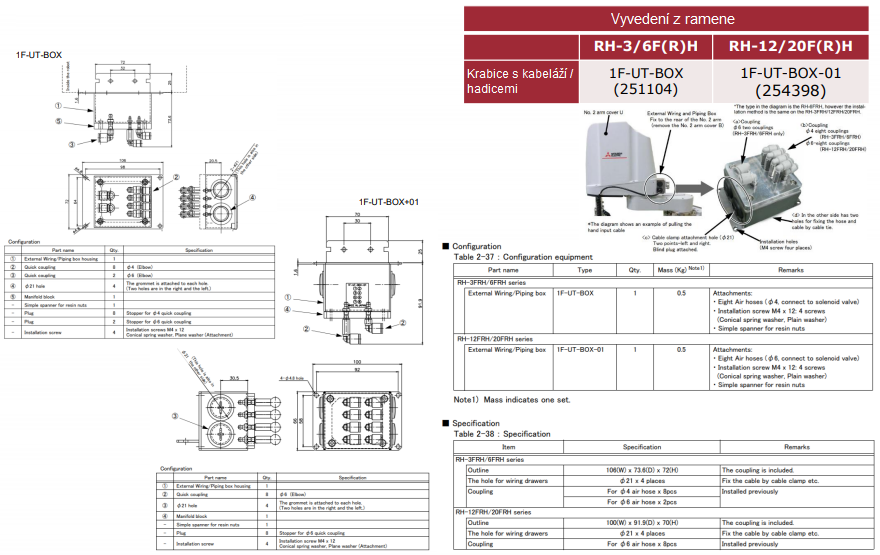

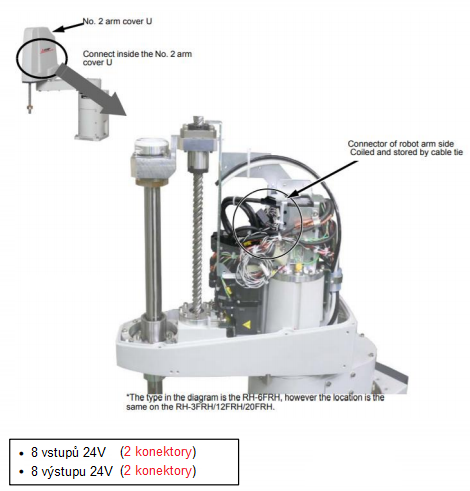

Vyvedení z ramene

Konektorový set

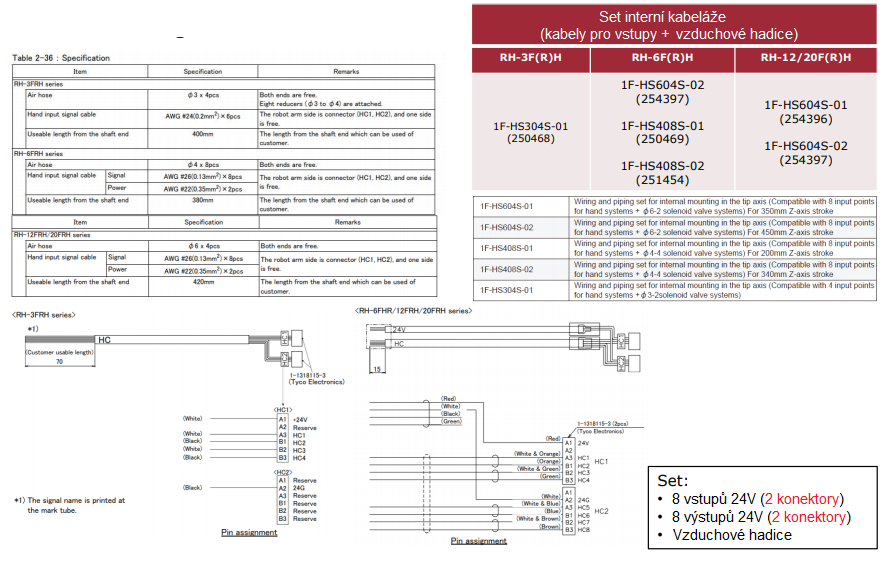

Set vnitřní kabeláže
