FX5 Reset Flagi Over Scale
Wejście analogowe wbudowane w FX5 Channel 1 / Channel 2 ma zakres 0 - 10 [V]
Gdy czujnik poda wartość 11.2 [V]wychodzącą poza zakres pojawia się
Wbudowane kanały mają flagi od Over-Scale Limit. Z racji, że wartość analogowa wzrasta do wartości przekraczających górną granicę napięcia kanbału , tym samym wychodziąc poza zakres

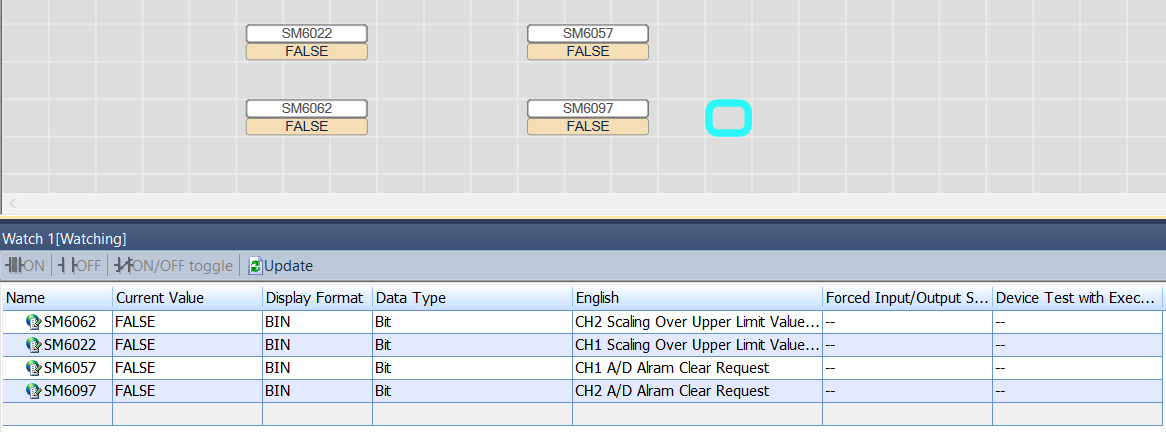

0-10[V] aktywowana domyślnie funkcja (SM6024 = 0 dla kanału pierwszego, SM6064 = 0 dla kanału drugiego) "Over Scale Detection function" załącza flagę przekroczenia wartości. W przypadku kanału pierwszego wartość TRUE zostaje wpisana jest do bitu specjalnego SM6022 oraz SM 6062 dla kanału 2.
0-10[V] aktywowana domyślnie funkcja (SM6024 = 0 dla kanału pierwszego, SM6064 = 0 dla kanału drugiego) "Over Scale Detection function" załącza flagę przekroczenia wartości. W przypadku kanału pierwszego wartość TRUE zostaje wpisana jest do bitu specjalnego SM6022 oraz SM 6062 dla kanału 2.
Flaga nie zresetuje się samoczynnie po powtórnym wejściu w zdefiniowany zakres bez naszej ingerencji. Musimy zresetować Flagę detekcji za pomocą bitu specjalnego SM6057 lub SM6097 w zależności od kanału.
Wtedy po zejściu wartości analogowej poniżej wartości 10 [V] flaga detekcji zostanie zdezaktywowana i będzie mogła przyjąć wartość TRUE przy kolejnym wystąpieniu przekroczenia zakresu.
