MR-J_-A launching program from program table PL
Artykuł zawiera informacje na temat sposobu uruchamiania programów z tabeli programów w serwo wzmacniaczu z serii MR-J_A
This project contains information about launching program from program table in MR-J_A
Uruchamianie programu z tabeli programów
Celem jest możliwość uruchomienia programu zapisanego w serwo wzmacniaczu typu A w zakładce Program z pozycji wejść cyfrowych na złączu CN1.
Ustawienie parametrów:
Parametr *STY (Operation mode)

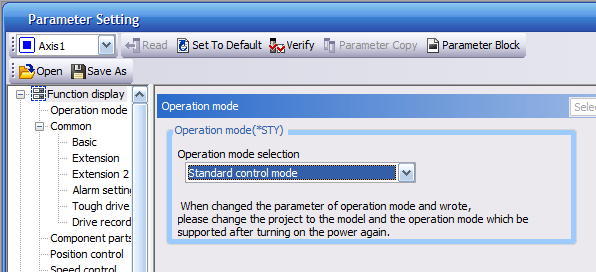

W zakładce Operation mode w polu Operation mode selection można ustawić Standard control mode.

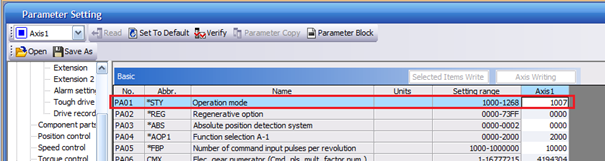

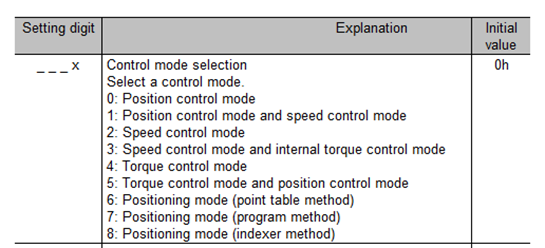

Można również w zakładce listy parametrów (Basic) w parametrze PA01 ustawić wartość np. 1007, gdzie najważniejszym składnikiem jest 7 na końcu.
Parametr *ZTY (Home position return type)

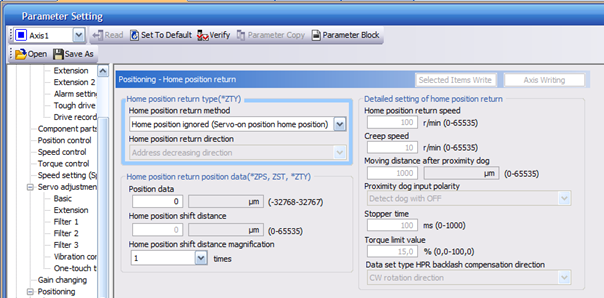

Kolejną rzeczą jest ustawienie parametru *ZTY [Home position return type], które znajduje się w zakładce Positioning -> Home positioning return. Należy tu ustawić: Home position ignored.

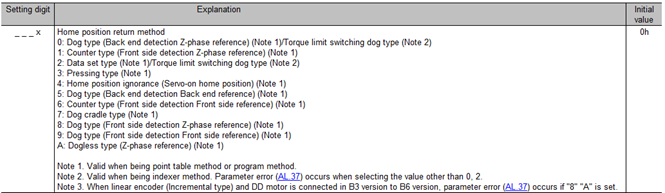

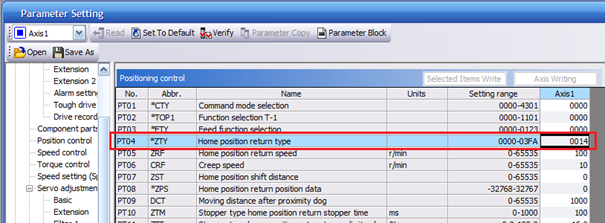

Można to samo ustawić w zakładce listy parametrów (Positioning control) w parametrze PT04 wartość np. 0014, w której najważniejsza jest ostatnia cyfra, czyli wartość 4.
Program w serwo wzmacniaczu

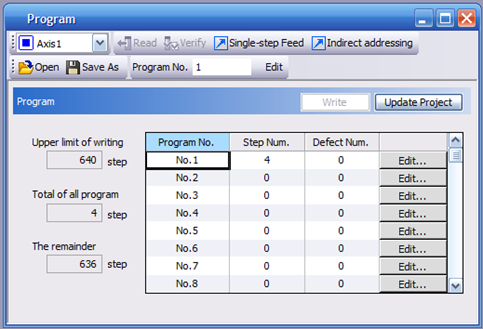

W celu uruchomienia okna programów należy dwukrotnie kliknąć w rozwijanym drzewku na zakładkę Program.
Aby zapisać program w polu nr 1 należy kliknąć przycisk Edit…

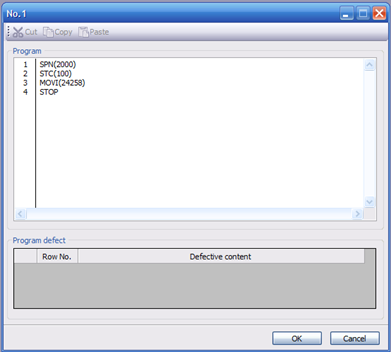

W tym oknie można napisać dedykowany program, który później można będzie uruchomić za pomocą sygnałów cyfrowych na złączu CN1 serwo wzmacniacza.
Sygnały cyfrowe
Sygnały cyfrowe znajdujące się na złączu CN1:
SVON [pin 15] – sygnał załączenia servo ON,
MD0 [pin 16] – sygnał przełączający między trybem automatycznym a manualnym,

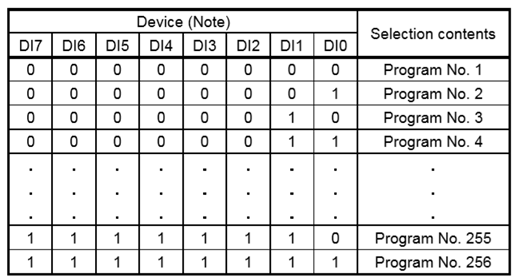

ST1 [pin 17] – sygnał, który uruchamia wybrany program, kombinacja załączonych bitów DI# powoduje załączenie konkretnego programu z listy
