Configuration of RFID sensor BALLUFF BIS0121 for Operator Authentication (GOT2000, SOFTGOT)

Configuration of RFID sensor BALLUFF BIS0121 for Operator Authentication (GOT2000, SOFTGOT)

Dokument opisuje podłączenie i konfigurację czujnika RFID z panelem GOT2000/SOFTGOT'em po RS232

The document describes connection and configuration of RFID sensor with GOT2000/SOFTGOT using RS232

Streszczenie: w dokumencie przedstawiono przykład wykorzystania czujnika Balluff BIS0121 do dodawania i identyfikacji użytkowników w panelu GOT i SOFTGOT. Komunikacja między czujnikiem a panelem odbywa się po interfejsie szeregowym RS232

Czytnik kodów RFID

Czytniki kodów RFID wykorzystują  fale radiowe do przesyłania i odbierania danych obiektów w układzie.
Czujniki RFID mają zasięg działania sięgający od kilku centymetrów do kilkunastu metrów zależnie od modelu.

Czujniki nie powinny być montowane na metalowej obudowie maszyny. Minimalną odległość czujników of elementów metalowych określa dokumentacja producenta
Funkcjonalność komunikacji z czytnikiem kodów RFID jest dostępna dla wszystkich paneli serii GOT2000 (z wyjątkiem panelu GT25HS-V) oraz dla SOFTGOT'a

Czujnik Balluff

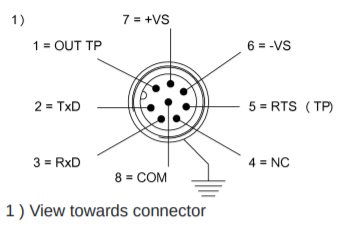

Opis złącza

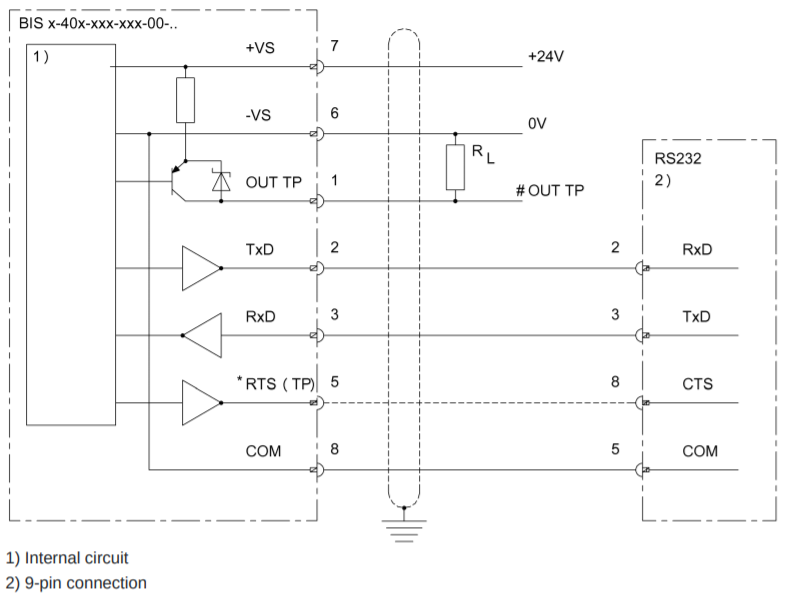

Schemat podłączenia




Ustawienia w GT Designer i GT SOFTGOT

GT Designer

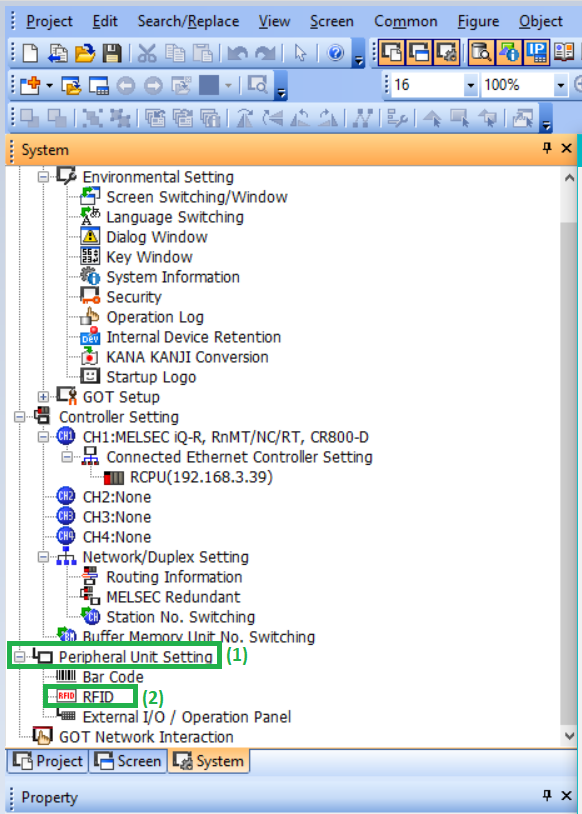

Z zakładki Peripheral Unit Setting wybrać RFID

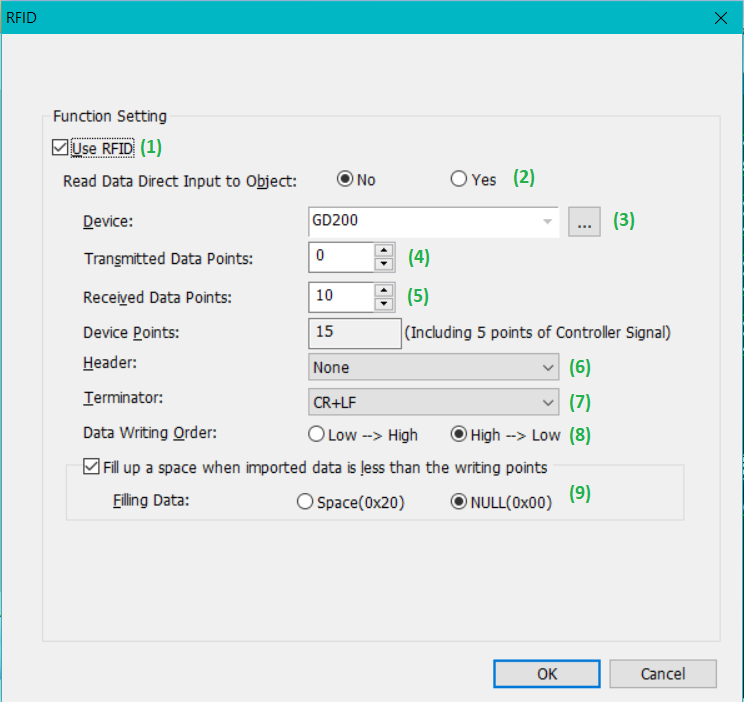

W oknie konfiguracji RFID wprowadź ustawienia dotyczące odbieranych przez czytnik danych
(1) aktywacja komunikacji z czujnikiem RFID
(2) Wybór metody zapisu danych Yes - dane nie są zapisywane do kontrolera RFID. W celu odczytu należy ustawić dodatkowe opcje w obiekcie Numerical Input. No - dane są zapisywane w kontrolerze RFID.
(3) Adres początkowy zapisu/odczytu danych
(4) Ilość wysyłanych punktów danych
(5) Ilość otrzymywanych punktów danych
(6) znak początku komunikatu
(7) znak lub sekwencja znaków oznaczająca koniec linii
(8) kolejność wpisywania danych

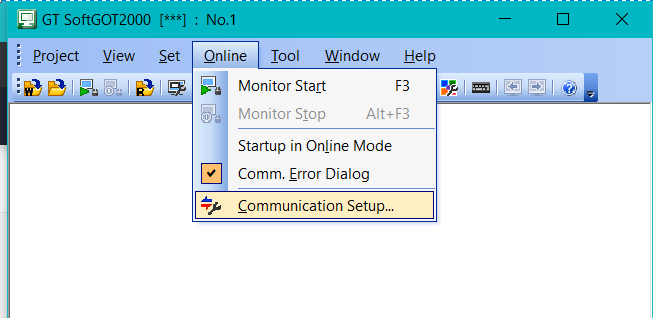

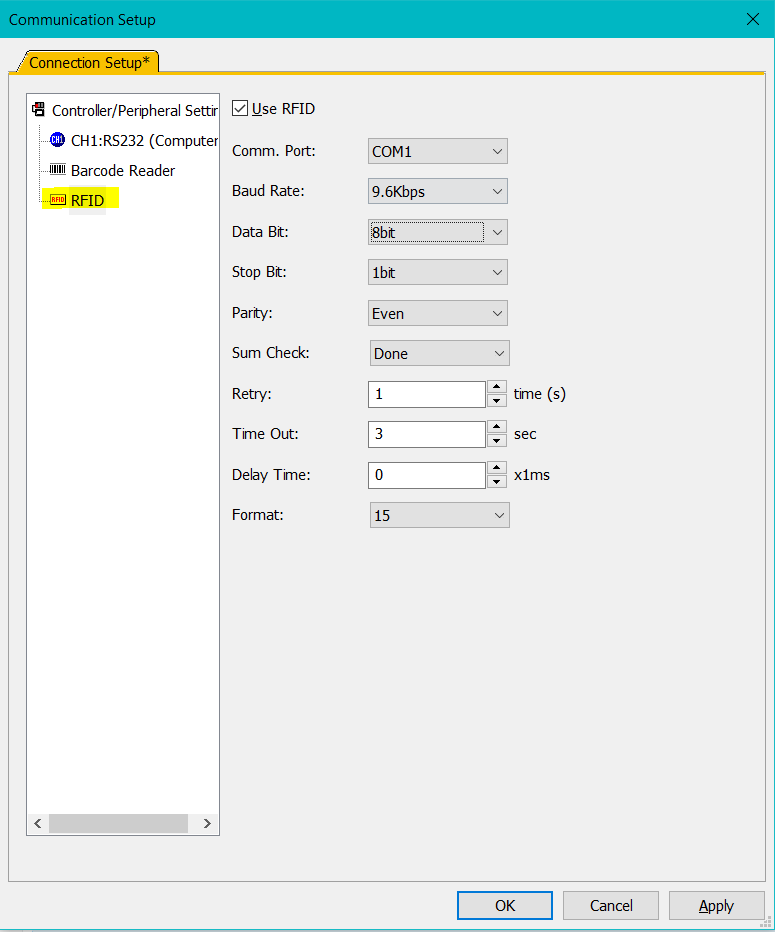

GT SoftGOT   (*1)

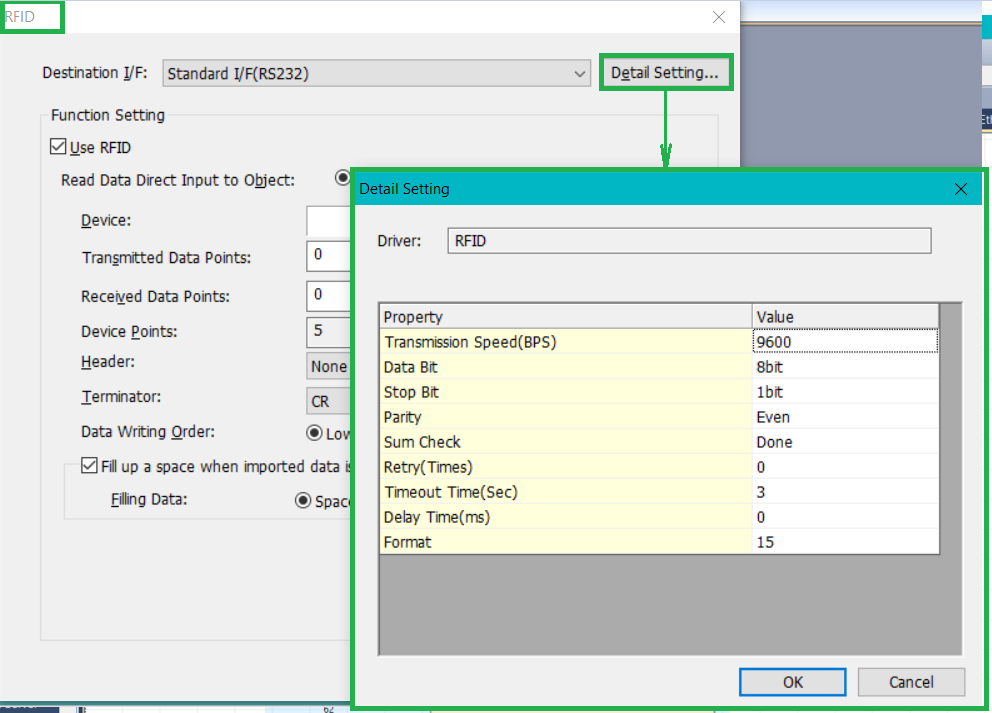

(*1) W przypadku GOT2000, ustawienia te są wprowadzane w GT Designerze:

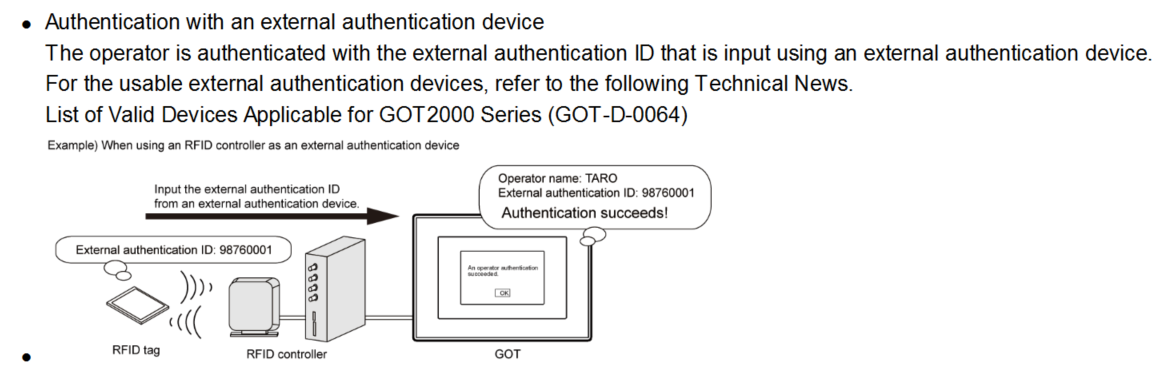

Operator Authentication

Operacja autoryzacji użytkowników dostępna tylko, kiedy czujnik jest podłączony bezpośrednio to GOT'a po RS232

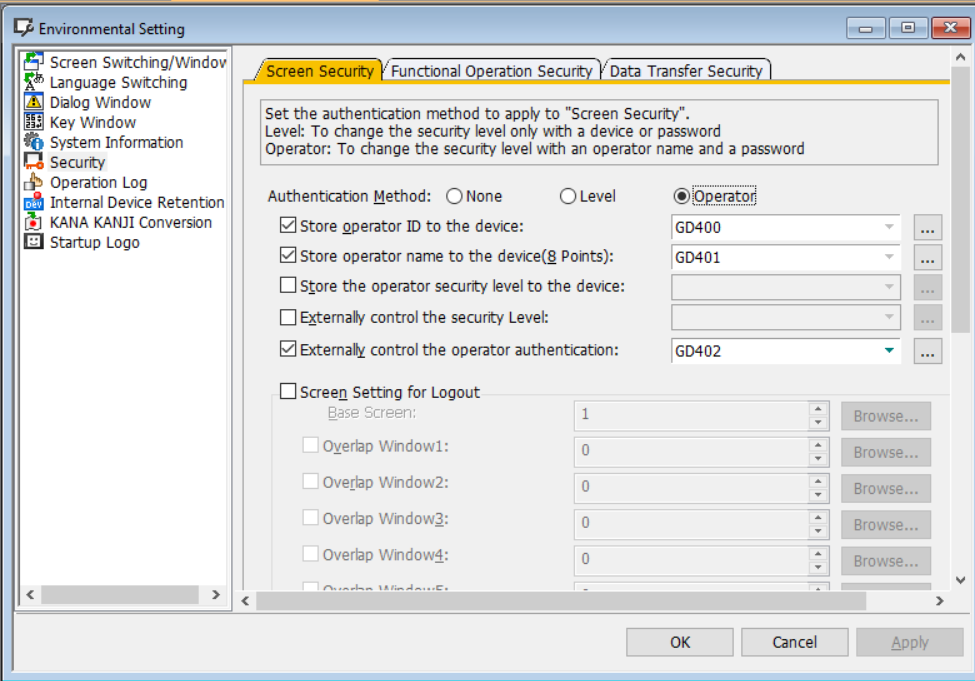

Ustawienia danych identyfikacyjnych operatora.
Jako externally control device może być użyty czytnika RFID lub czytnik kodów kreskowych
Kod odczytany z czytnika RFID będzie zapisany do rejestru GD402

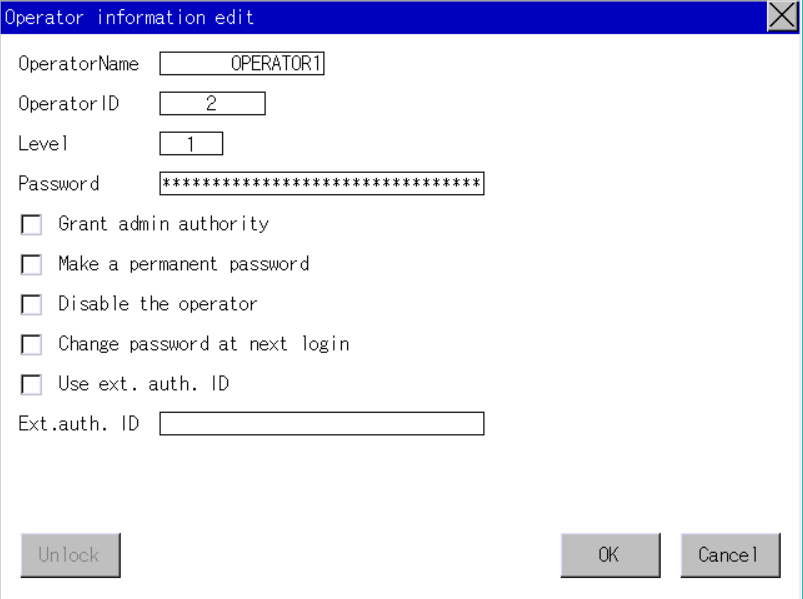

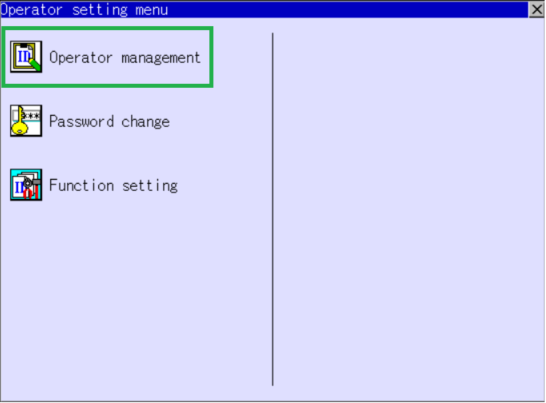

Dodawanie nowych użytkowników z Operator Manager (okno Utility)




Wprowadzenie nazwy użytkownika i poziomu uprawnień.
Po wykonaniu odczytu danych czujnikiem RFID odczytany kod automatycznie zostanie wprowadzony w pole Ext. auth . ID

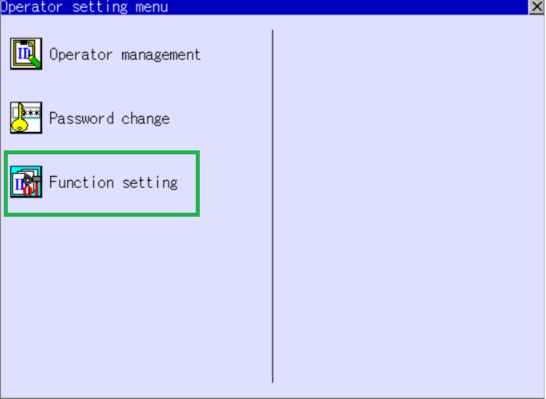

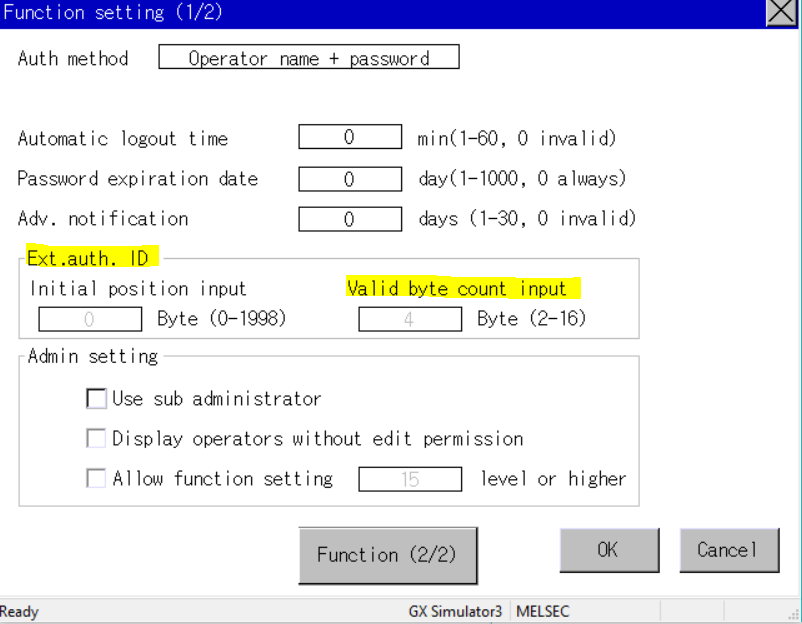

Ustawienia dodatkowe - Function setting



Domyślnie znaczące są 4 pierwsze bajty odczytanego przez czytnik kodu.
W celu zmiany - ustawić Initial position input i Valid byte count input

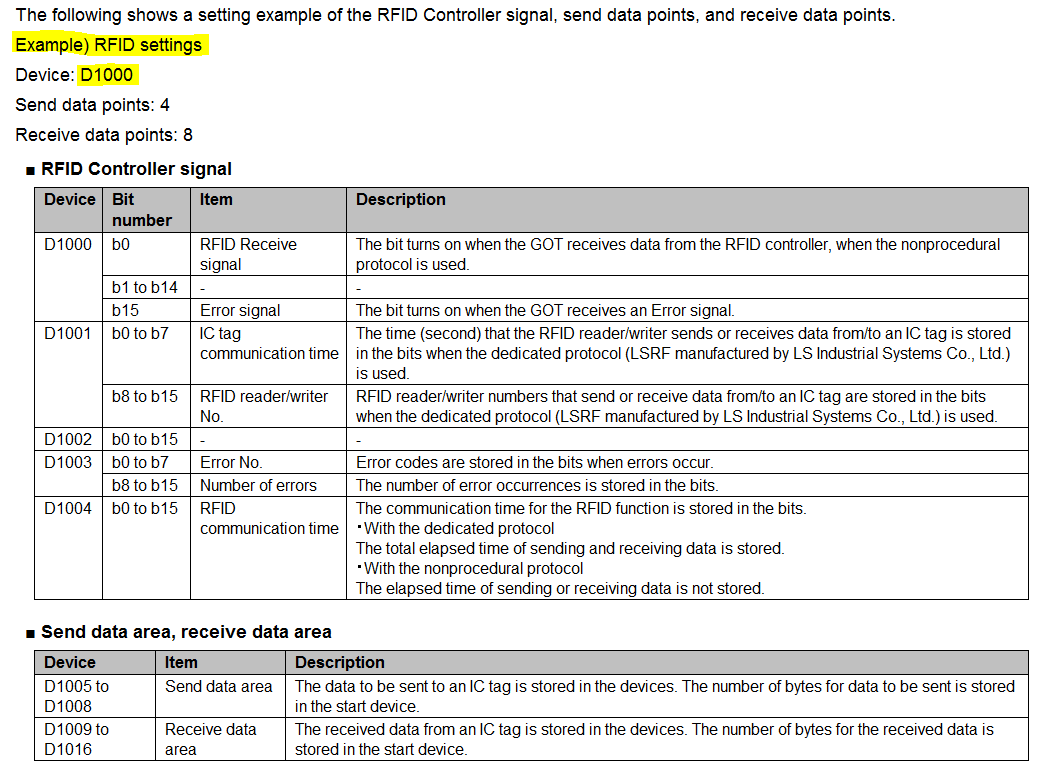

Zapis/odczyt czujnika (opis rejestrów)
