RJ71EIP91 - Ethernet/IP connection with NZ2FT-EIP

RJ71EIP91 - Ethernet/IP connection with NZ2FT-EIP

Artykuł opisuje połączenie modułu  RJ71EIP91 (master ethernet/IP) z couplerem NZ2FT-EIP (slave ethernet/IP) za pomocą komunikacji Class1 i Class3/UCMM
The article describes connection of  RJ71EIP91 (master ethernet/IP) with coupler NZ2FT-EIP (slave ethernet/IP) using Class1 and Class3/UCMM communication
"Copyright © Mitsubishi Electric Europe B.V.

IMPORTANT !
These Function Blocks are demo versions that are only  intended to demonstrate program functions and provide general orientation for  your software choices. They are not suitable for use in real applications! "

"Improper use of demo versions in applications can lead to serious malfunctions  and damage! Programs for real applications must always be configured for the  individual application by trained staff and tested thoroughly before being  used.

Mitsubishi Electric cannot assume any liability if these examples are used in real applications."

1) GX Works 3

Profil modułu RJ71EIP91 jest automatycznie rejestrowany do GX Worksa 3 automatycznie po instalacji konfiguratora Ethernet/IP

2) Konfigurator Ethernet/IP  dla RJ71EIP91

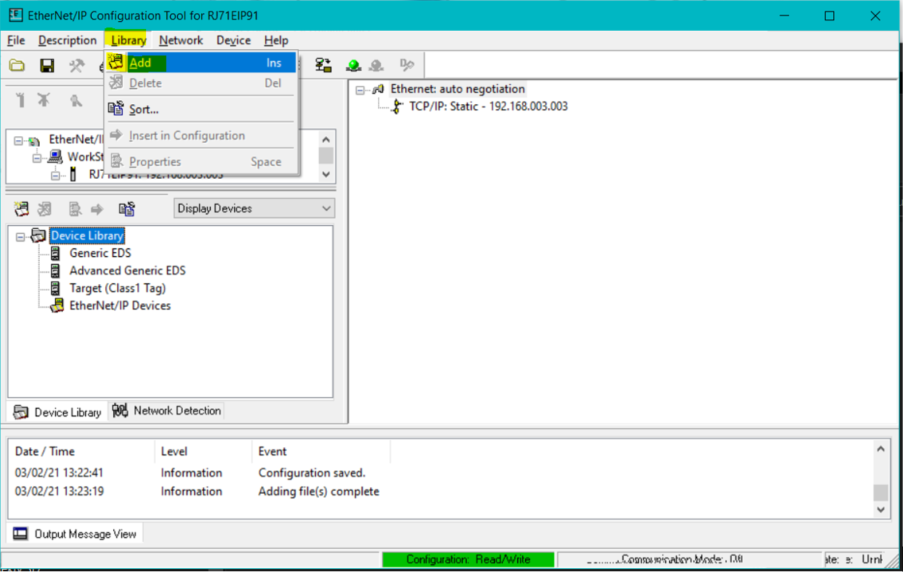

Dodawanie pliku EDS

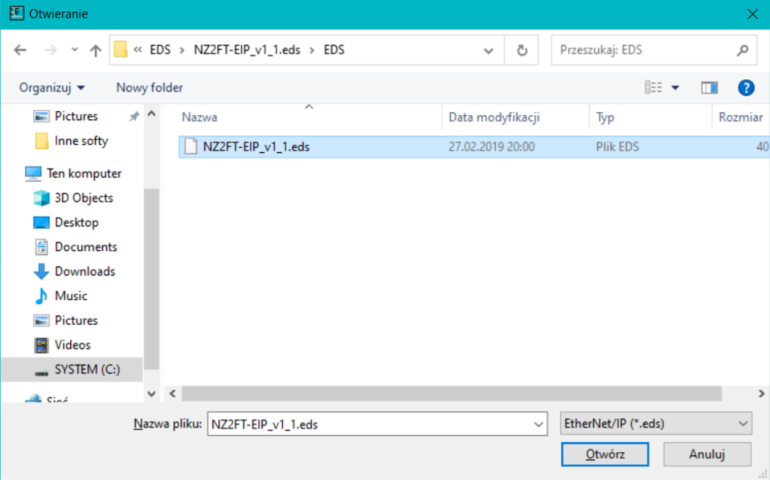

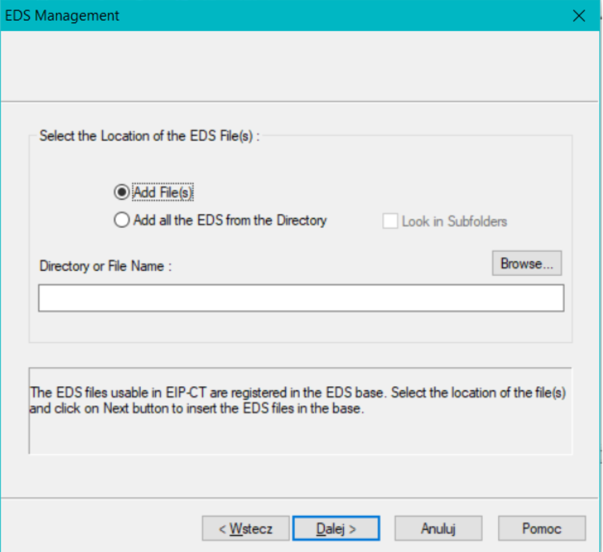

Wybrać plik EDS. Plik EDS couplera NZ2FT-EIP znajduje się w folderze instalacyjnym Ethernet/IP Configuration Tool for RJ71EIP91



Dodawanie urządzenia do konfiguracji

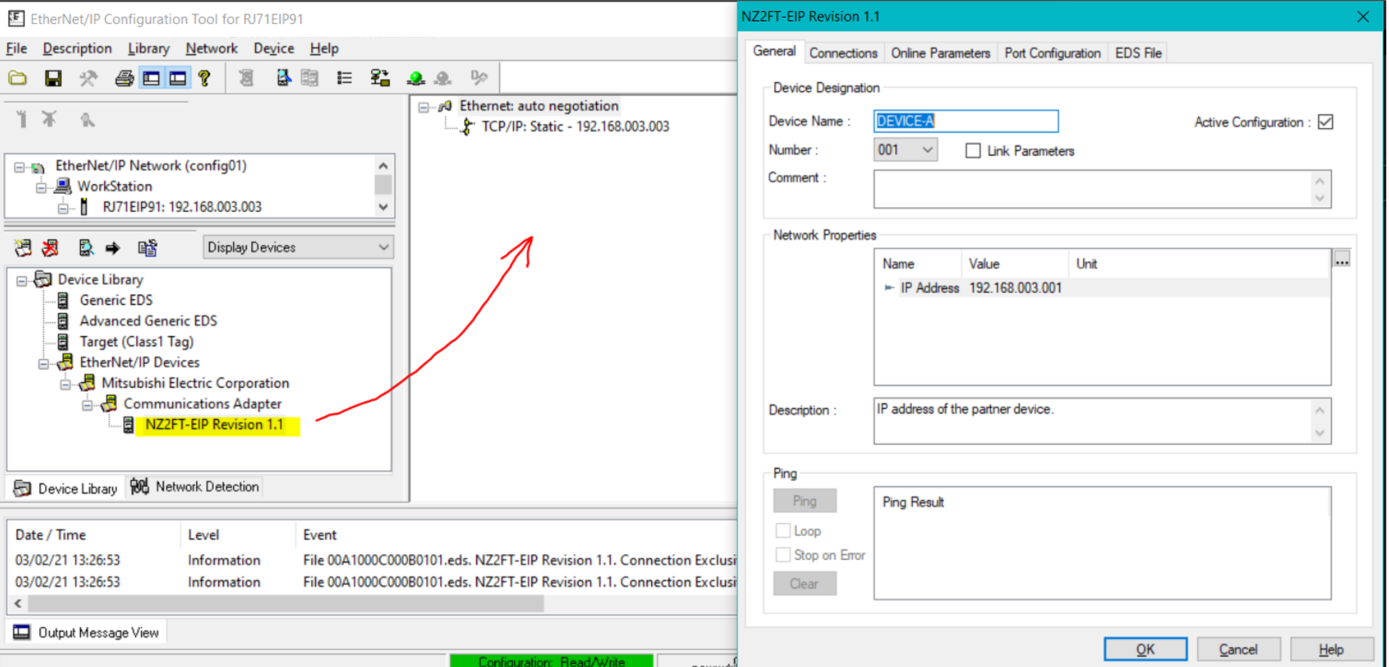

Plik przeciągnąć z Device Library i upuścić w oknie konfiguracji, następnie wprowadzić adres IP

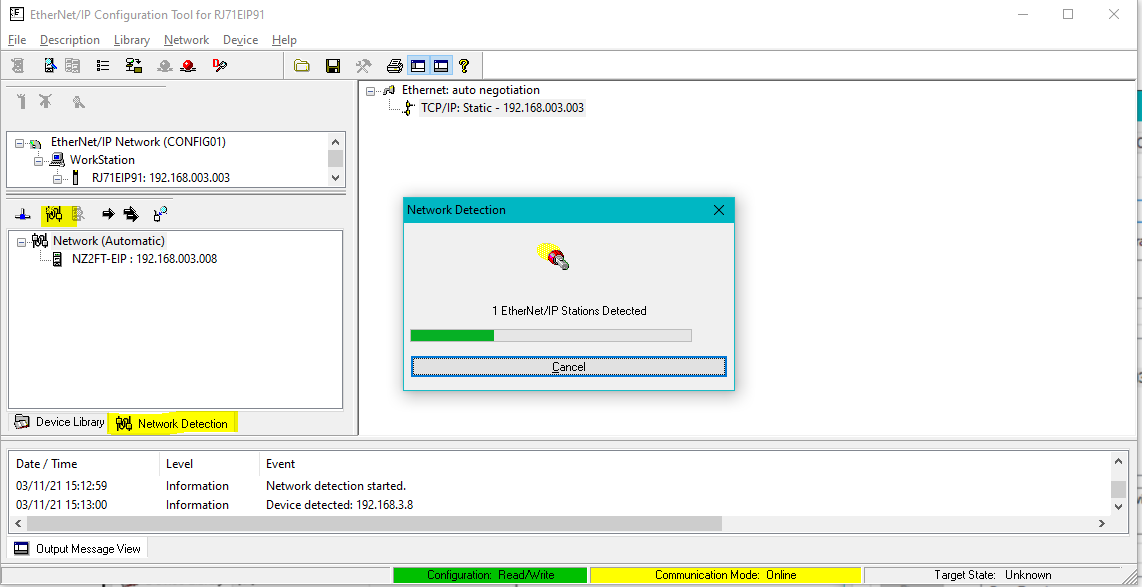

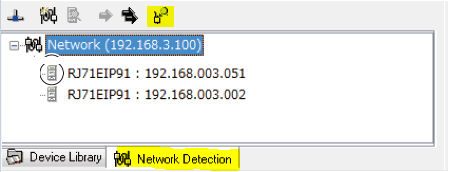

Druga metoda, to odczytanie konfiguracji online

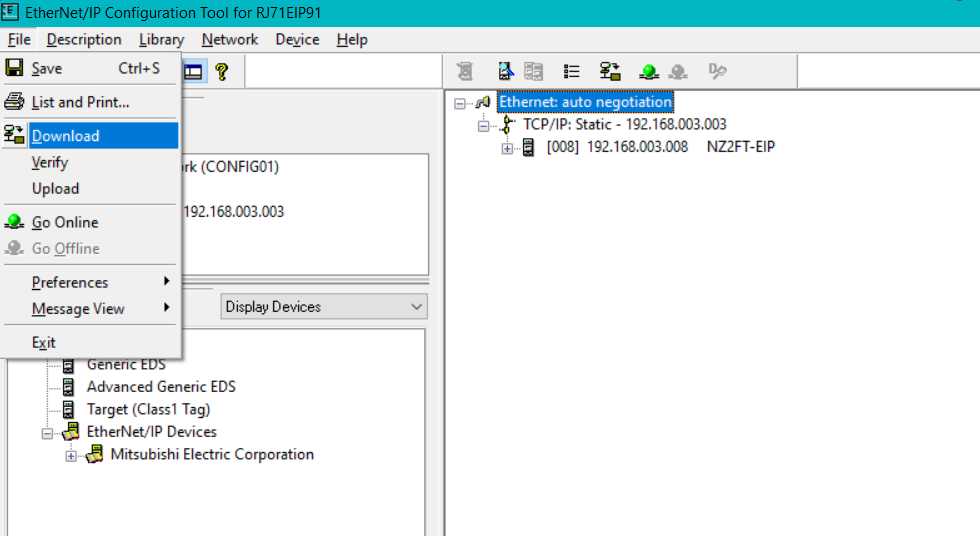

Wgranie konfiguracji jest możliwe w trybie online. [File]-[Download]
Download - wgranie konfiguracji do modułu
Upload - pobranie konfiguracji z modułu



3) Konfiguracja NZ2FT-EIP przez Web Server

Otworzyć przeglądarkę z uprawnieniami administratora, połączyć się przewodem USB z modułem. W pole wyszukiwania wpisać numer IP portu USB - domyślnie 192.168.5.202.

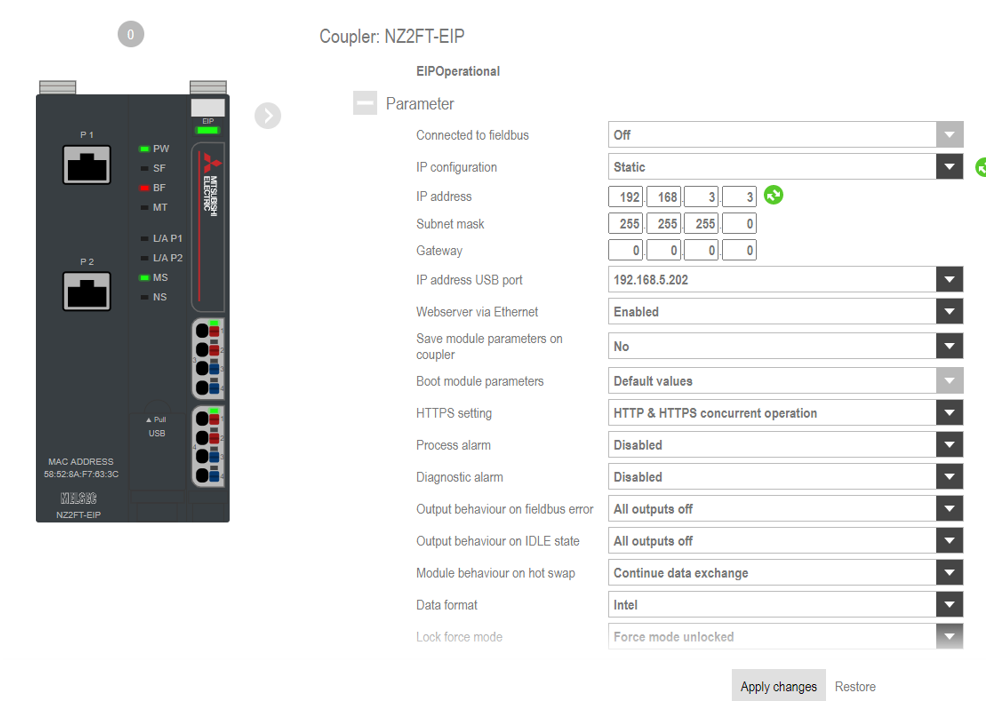

Zmienić IP configuration na Static, wprowadzić IP.
Zatwierdzić zmiany



Do zatwierdzenia zmian konieczne jest wpisanie hasła. Hasło domyślne:



4) Projekt w GX Works 3

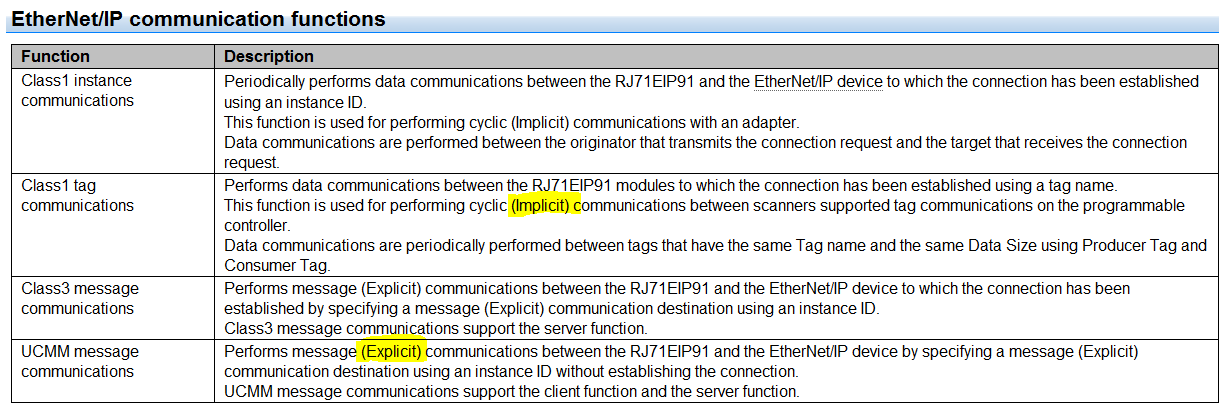

Moduł obsługuje rodzaje komunikacji Explicit (bez otwierania połączenia Class 1) i Implicit (z otworzeniem połączenia UCMM)



Do realizacji komunikacji cyklicznej (Implicit) można wykorzystać wbudowane bloczki w GX Works 3.

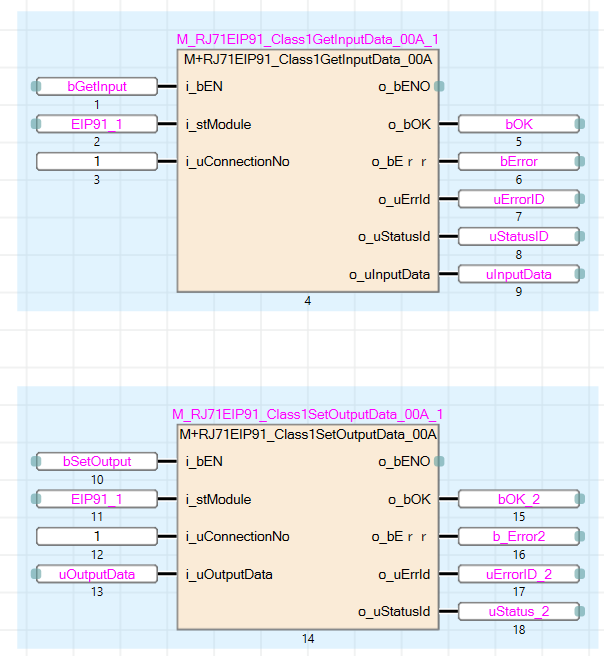

Poniżej bloki użyte w programie (przykład w załączniku Class1_project)



W celu skomunikowania się bez otwierania połączenia UCMM należy podać numer klasy, instancji i atrybutu, który chcemy  odczytać/nadpisać i wystawić request

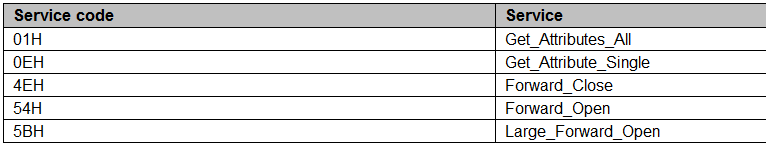

Wybór operacji określa service code (przykład w załączniku UCMM_project)

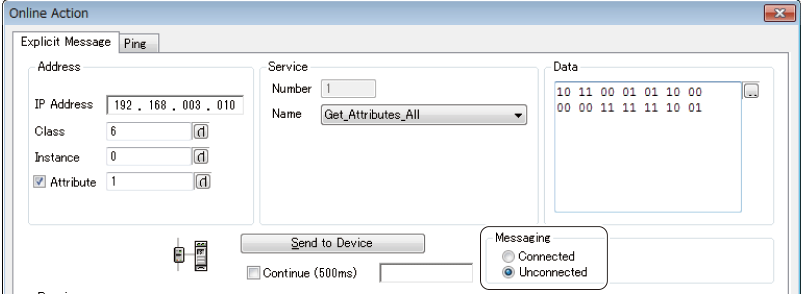

Komunikację UCMM można wyzwolić także z konfiguratora EIP z zakładki Network - Online action
