Hogyan tegyünk láthatóvá PC számára egy régi soros portos plc-t GOT kijelző segítségével

HMI - GOT 2000 - Hogyan tegyünk láthatóvá PC számára egy régi soros portos plc-t GOT kijelző segítségével


Ez a cikk röviden bemutatja, hogyan paraméterezzük fel a GOT kijelzőnket MODBUS /TCP kapcsolatra egy PC-vel történő adatcserére. A MELSEC-FX PLC-vel való kommunikáció beállítására a cikk nem tér ki.

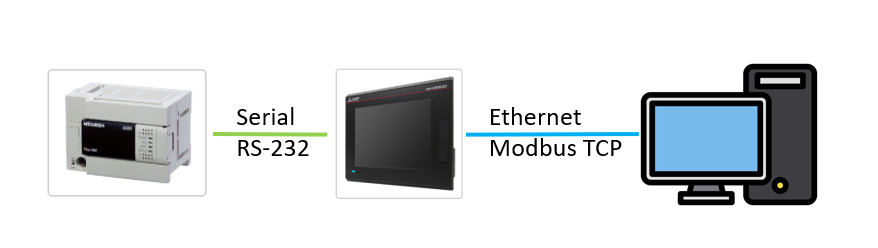

Rendszer áttekintés

"Régi "kompakt PLC, FX3U-kommunikál soros porton (FX3U-CNV-BD) keresztül egy GOT2000-es kijelzővel (GT2505-VTBD). A HMI pedig Modbus TCP (server) keresztül létesít kapcsolatot a PC-vel

HMI Modbus TCP (slave/server) beállítása a meglévő MELSEC-FX kommunikáció mellé

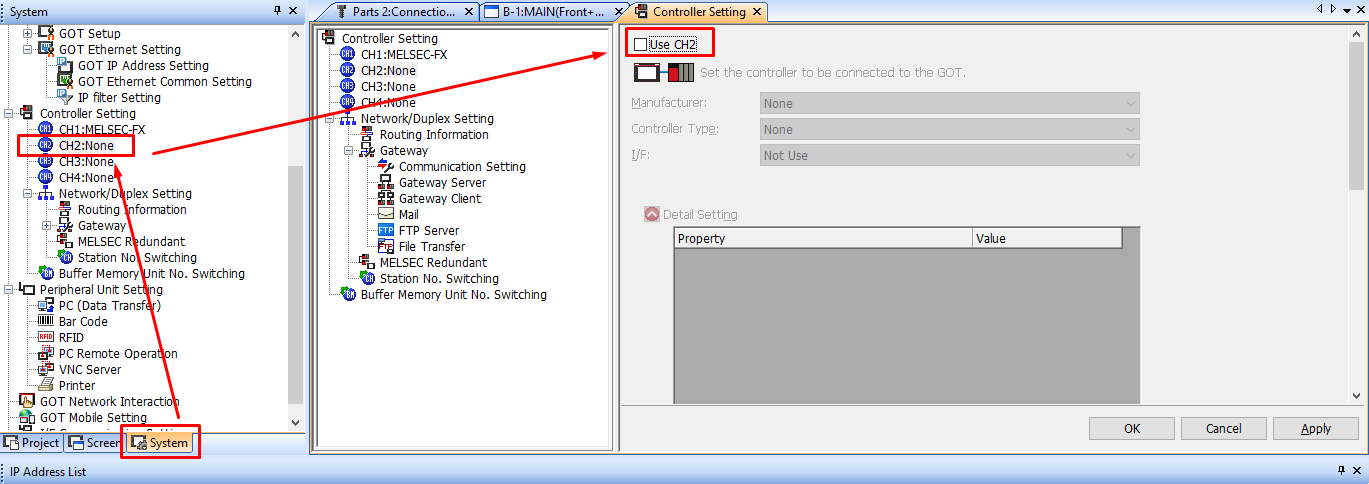

1. Engedélyezzük 2. kommunikációs csatornát. System \Controller Setting \ CH2

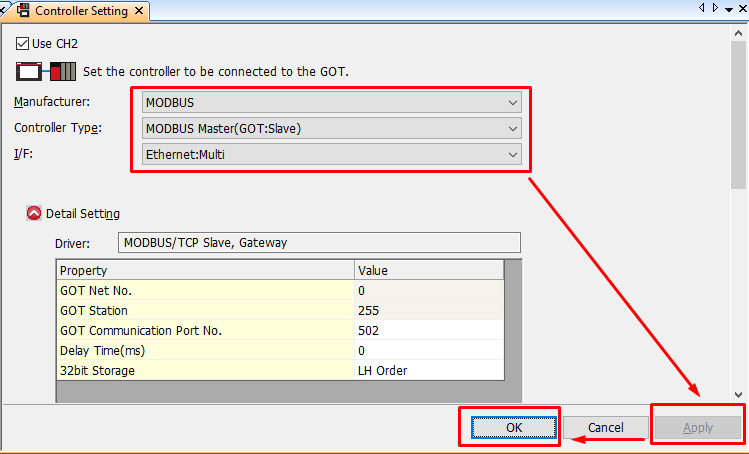

2. Állítsunk be egy Modbus Master kapcsolatot a lenti beállításokkal

3. Vegyük fel a PLC-ből kiolvasandó adatok listáját a Modbus serverre.

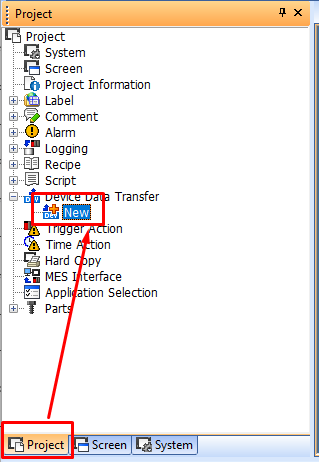

      - Hozzunk létre egy Device cserélő eseményt, ami 500ms -onként frissíti a PLC-ből kiolvasott adatokat a Modbus-ra

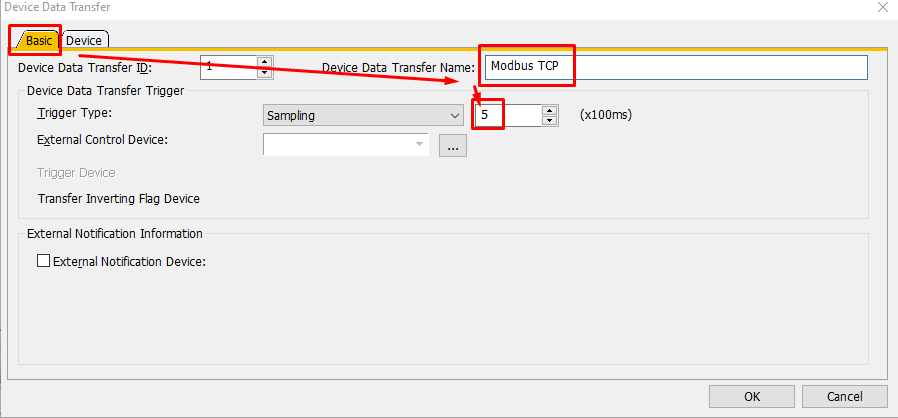

- Paraméterezzük fel (Nevezzük el , állítsuk be a frissítési időt)

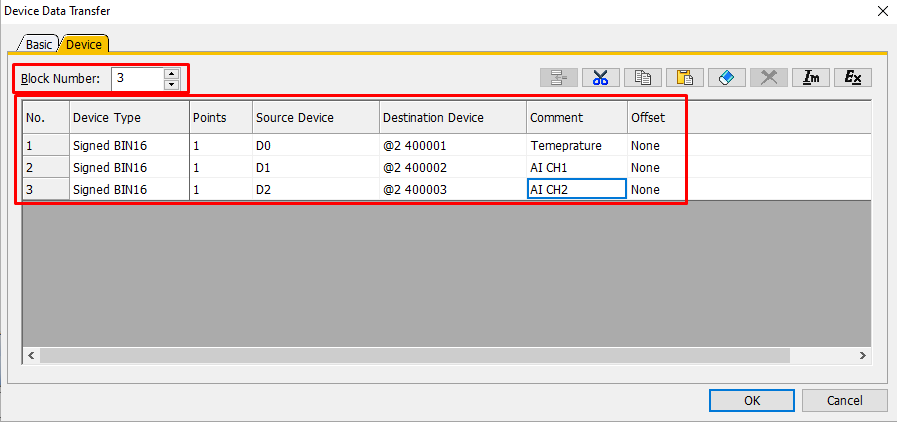

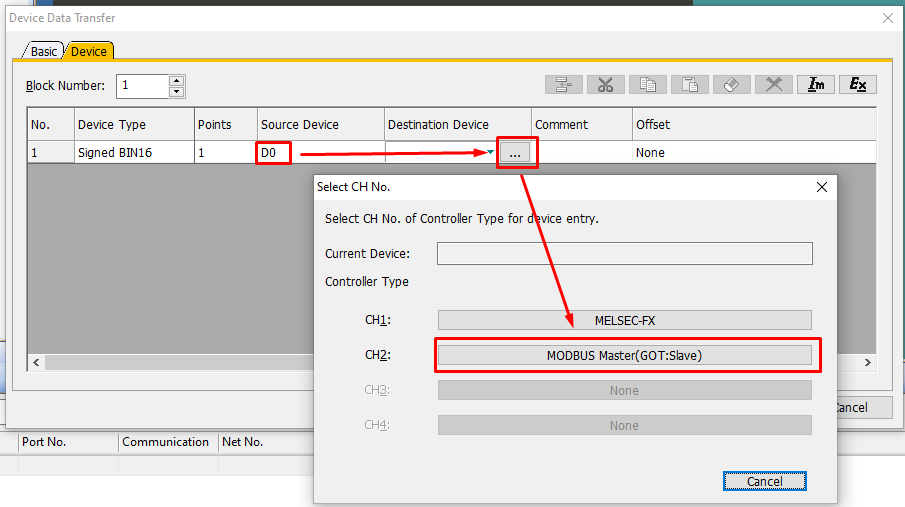

- Adjuk hozzá a deviceokat (Forrás/PLC :D0,D1,D2 , Cél/Modbus server 400001,400002,400003)

- Végeredmény


Teszt

 Vegyünk egy ingyenes PC-n futtatható Modbus szoftvert, esetünkben Ananas.

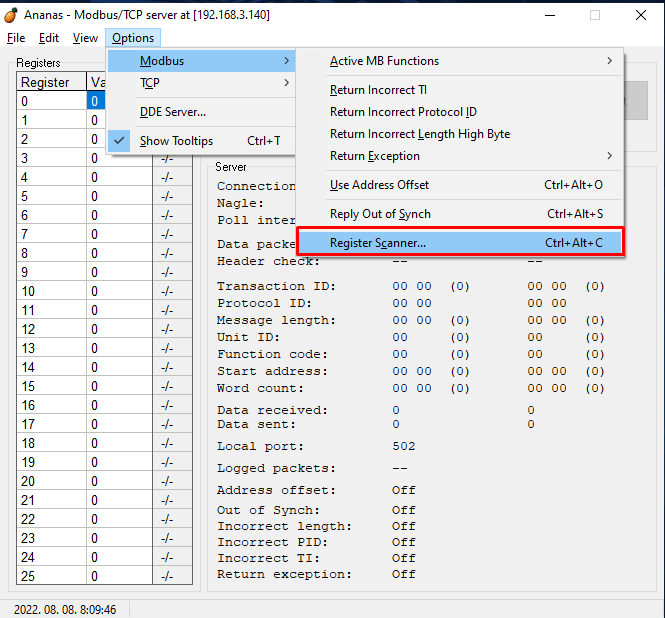

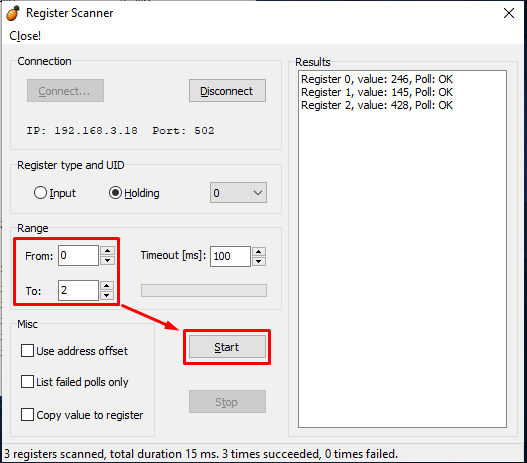

      -   Nyissunk egy regiszter scannert

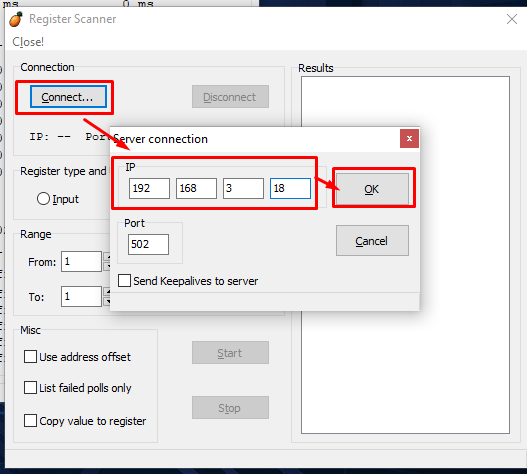

      - Csatlakozzunk a GOT serverhez

      - Adjuk meg az olvasandó regisztereket
