Ez a cikk bemutatja, hogyan lehet inicializálni a CC Link IE Field  Távoli IO állomásait.
      Ahhoz, hogy a CC Link IE Field távoli IO-kat írni vagy olvasni tudjuk, először inicializálni kell.  Két lehetőség van:
            1.      Távoli IO paraméterek használata
            2.      PLC program használata

Inicializálás távoli IO paraméterekkel

      Az IO állomás paraméterei lehetővé teszik, hogy eldöntsük melyik inicializálási metódust akarjuk használni. A távoli IO paramétereket a CC Link IE Field konfigurációs ablakában találjuk. Válasszuk ki a  modult:

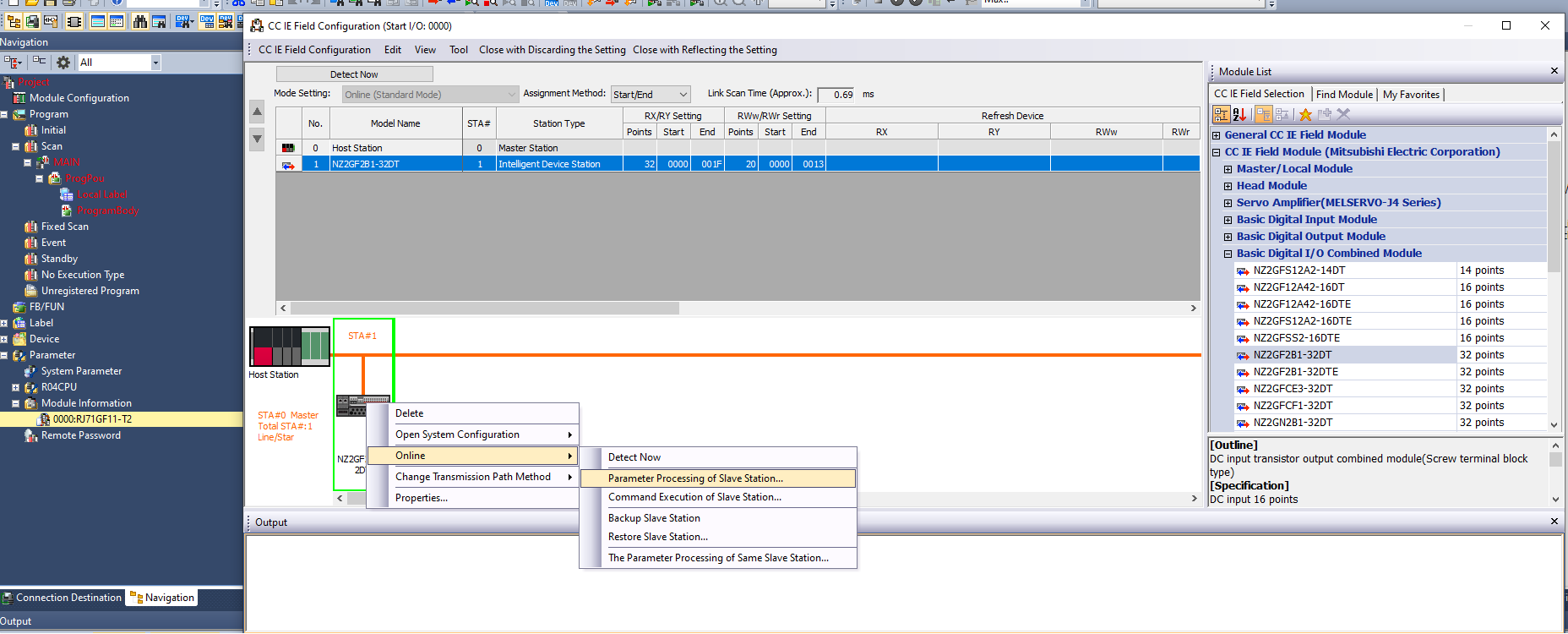

PPM -> Online -> Paremeter Processing of Slave Station.

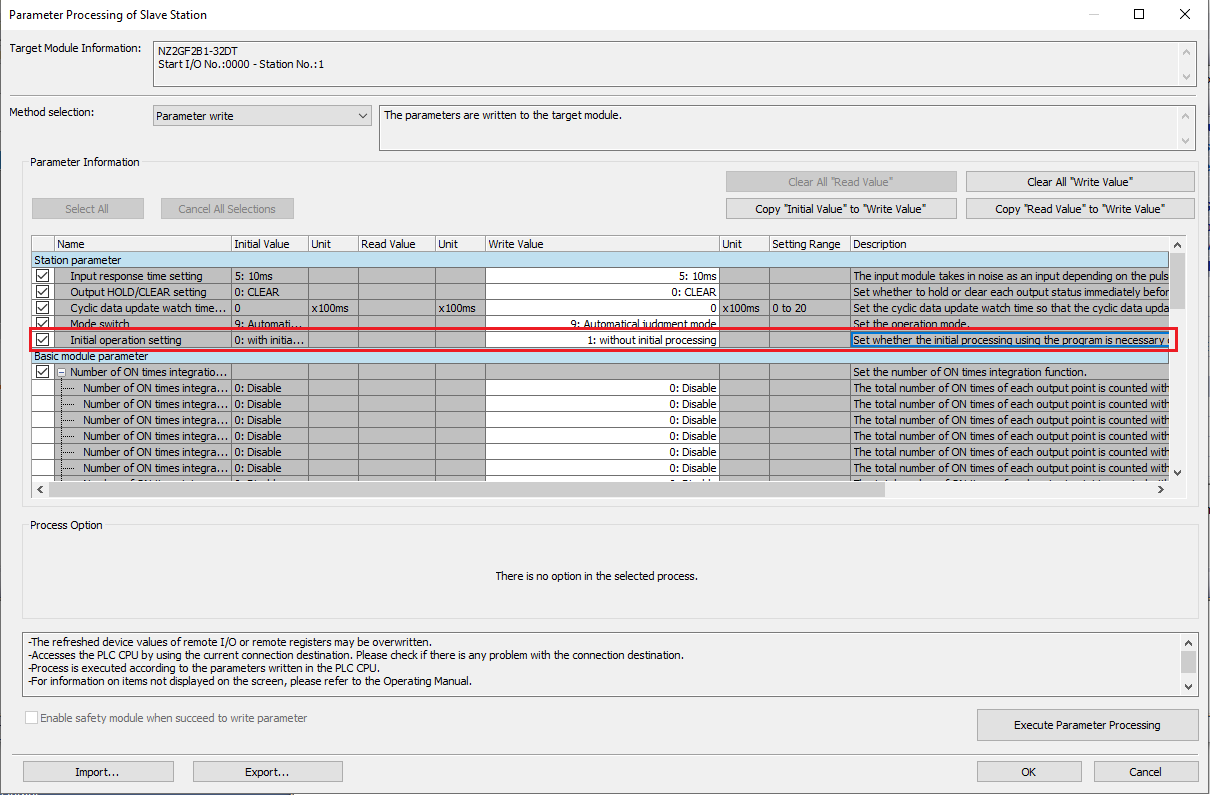

      Az inicializálási metódus az Initial operation setting paraméterrel módosítható. Ennek a paraméternek két értéke lehet:
  • 0: with initial processing -  ez a beállítás a PLC-től kéri az inicalizálást
  • 1: without initial processing -  ez a beállítási pedig nem ígényel további inicializálást.

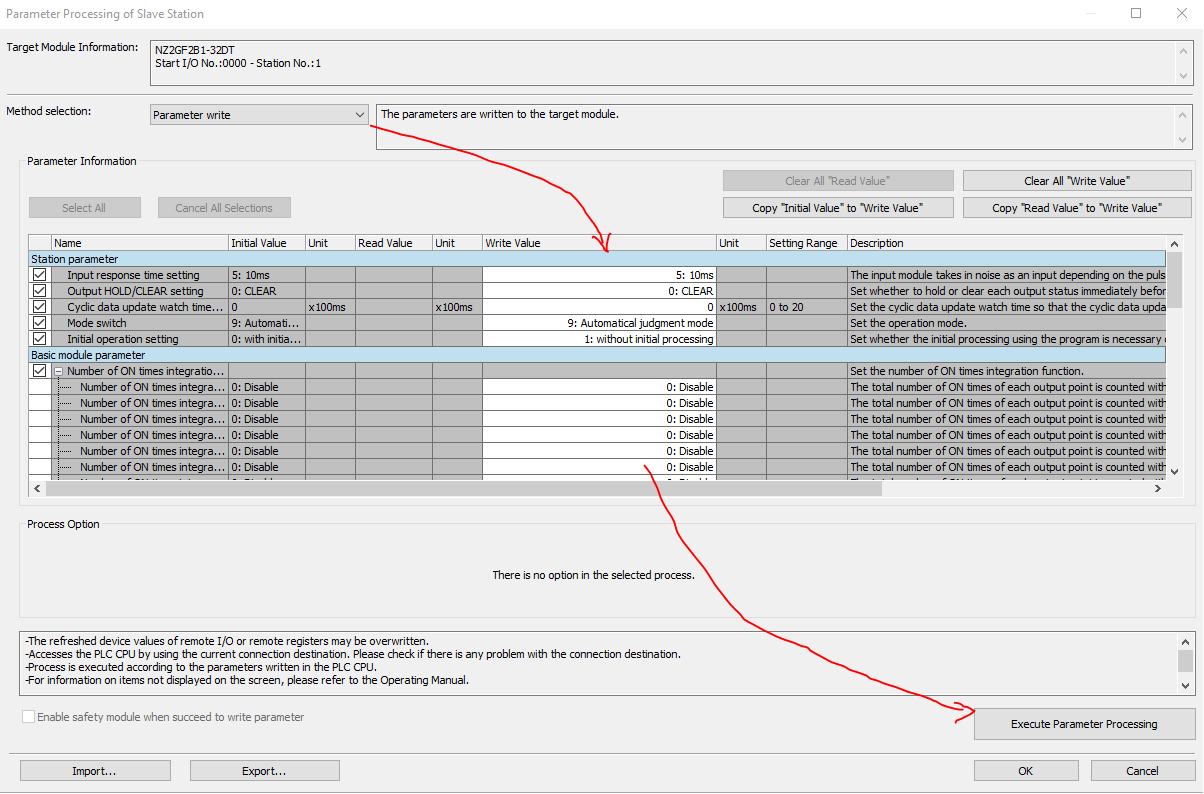

  Ahhoz, hogy a paramétereket az IO állomsára is elmentsük, rá kell írnunk őket. Válasszuk a  Parameter write, lehetőséget, és készítsünk egy paraméter csomagot (Olyan paraméter nem lehet aminek nincsen értéke). A  végén pedig rá kell kattintani az Execute Parameter Processing gombra.



PLC végzi a modul inicializálást PLC programból

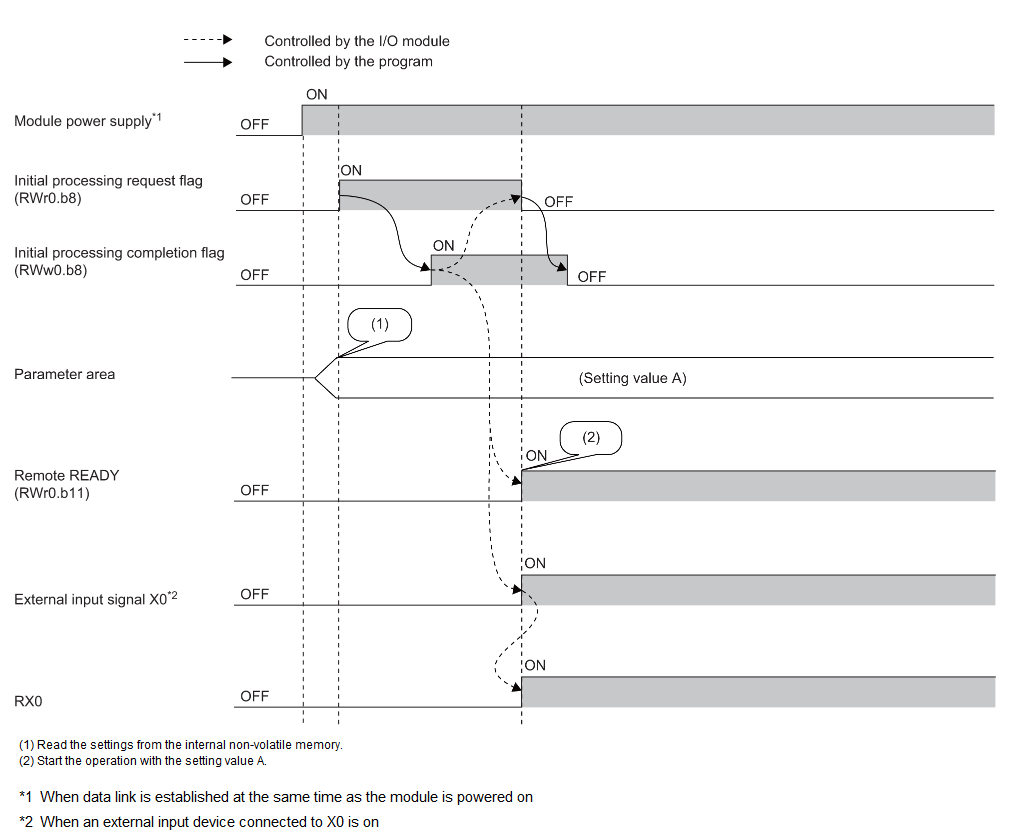

           A PLC programban ki kell olvasni a távoli IO megfelelő státusz bitjét  Initial processing request flag (RWr0.b8) .  Amikor a modul "ready", akkor át kell állítani 1-be  Initial processing completion flag (RWw0.b8).


      Program példa az alábbi CC Link regiszter kiosztással:

CC Link

CC Link

PLC

PLC

Od

Do

Od

Do

RWr0

RWr13

W100

W113

RWw0

RWr13

W200

W213

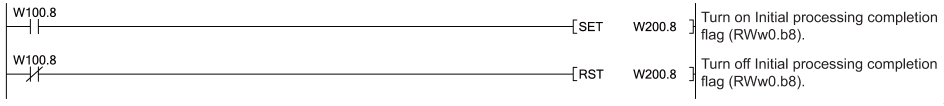

      Program:



További információ a  CC Link IE Field Network Remote I/O Module User's Manual.- ban található
