Memory Dump /Memória mentés funkció

PLC- iQF- Memory Dump /Memória mentés funkció


Ez a leírás tartalmazza a Memory Dump konfigurációját és működését

1. Bemutatás

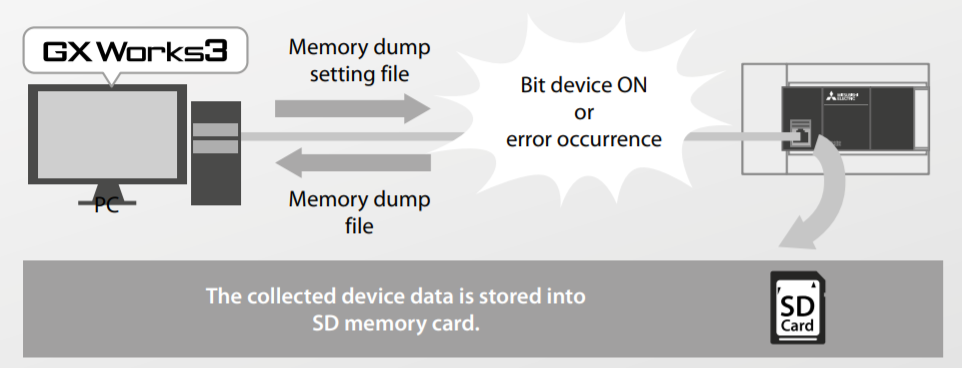

 Memory Dump funkció  segítségével egy bit állapotának megváltozására vagy egy hiba hatására el tudjuk menteni a Memória állapotát SD kártyára.

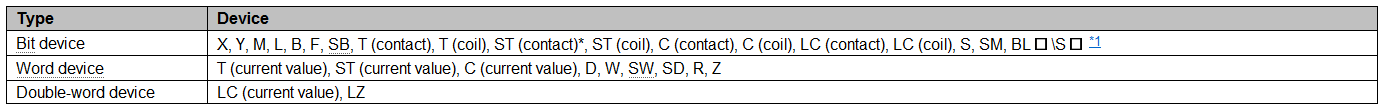

A változók amik lementésre kerülnek az alábbiak



2. Hardware követelmény

–       Szériaszám PLC FX5 – 16Y**** vagy újabb

–       Firmware (F/W) PLC FX - 1.050 vagy újabb

–       Software GX Works 3 -  1.035M vagy újabb

–       SD kártya – adat tárolásra

3. Memory Dump konfigurációja GX Works 3-ban

A Data logging/ Adat rögzítés és a Memory Dump/ Memória mentés funkció egyszerre nem használható. Tehát hogy beállítsuk a Memroy Dump funkciót menjünk a  [Navigation] → [FX5UCPU] → [CPU Parameter] → [Memory / Device Setting] → [Internal Buffer Capacity Setting] → [Function to Use Internal Buffer] beállításba és válasszuk ki a Memory Dump funkciót. Apply-val fogadjuk el a beállítást majd írjuk rá a PLC-re.

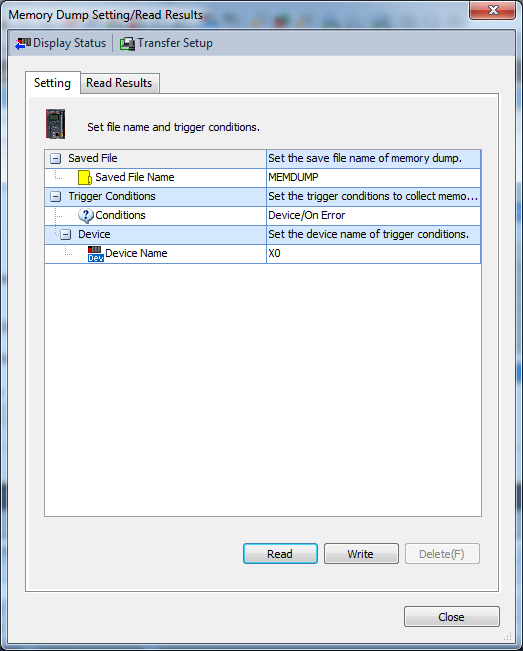

A következő lépés a Memory Dump beállító fájl létrehozása. Ehhez menjünk a [Debug] → [Memory Dump] → [Setting] menübe, és állítsuk be a fájl nevet,  a funkció meghívásának módját, ha szükséges a változó nevét adjuk meg , és töltsük fel a controllerbe a 'Write' gombbal . A 'Read' gombbal lehetőségünk van kiolvasni is a PLC-ből a meglévő fájlokat.



A Display Status gombra kattintva, a funkció aktuális állapotát láthatjuk. A Transfer Setup gombbal a kommunikációs csatlakozási módot tudjuk konfigurálni.

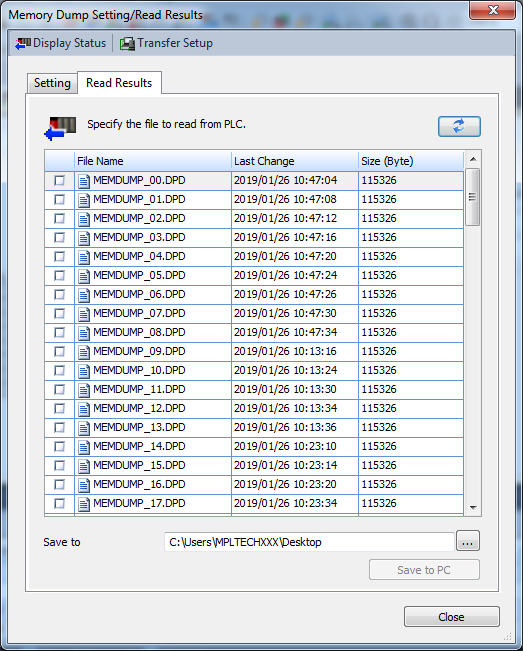

A Read Results fül alatt a már lementett memória mentések láthatóak az SD kártyán. Ahhoz , hogy lementsük a PC-re őket adjuk meg a mentési útvonalat, és válasszuk ki a megfelelő fájlt, majd kattintsunk a Save gombra.



A fájlok az alábbi kiterjesztéssel fognak elmentődni. Name_XX.DPD és összesen 100 db ilyen fájl lehet egy könyvtárban.

Amikor ezt a határt elérjük a régebbi fájlok felülírásra kerülnek.

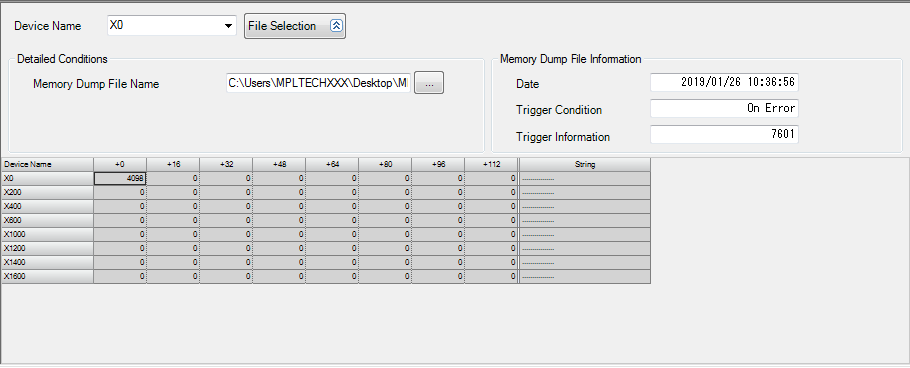

Az elmentett adatok a következőképnne nézhetőek vissza [Debug] → [Memory Dump] → [Display Result].




4. Speciális bitek és regiszterek amelyek a Memory Dump funkcióhoz tartoznak

–       SM1472 – Amíg a Memory dump funkció fut, a bit értéke IGAZ

–       SM1473 – Amikor a Memory dump funkció befejeződött, a bit értéke IGAZ

–       SD1472 – Amikor az értéke  0, akkor nincs hiba, egyébként pedig a hiba kódját tartalmazza.
