MR-JE-C nullpont keresés és végállások beállítása

MR-JE-C nullpont keresés és végállások beállítása

Ez a leírás rövide bemutatja a null pont keresés és hardveres löket határok beállítását.

Nullpont keresés közelítés kapcsolóval (dog szenzor)

Válasszunk egy nullpont keresési metódust a CiA 402 nullpont keresési metódusok közül

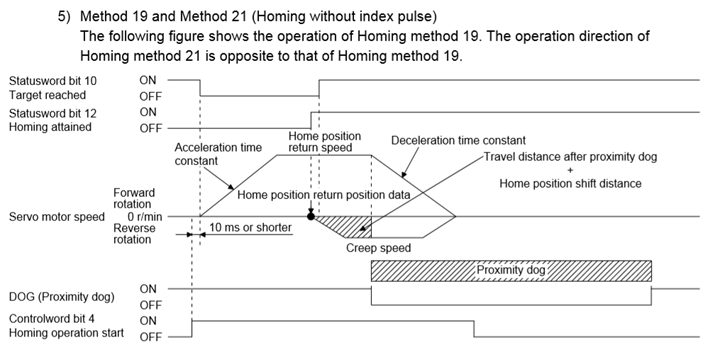

A 19-es metódus alapján pozitív irányba indul a keresés. A 21-es metódus kiválasztásakor pedig negatív irányba indul a keresés.

Végállások kikapcsolása  (Hardveres löket határolás)

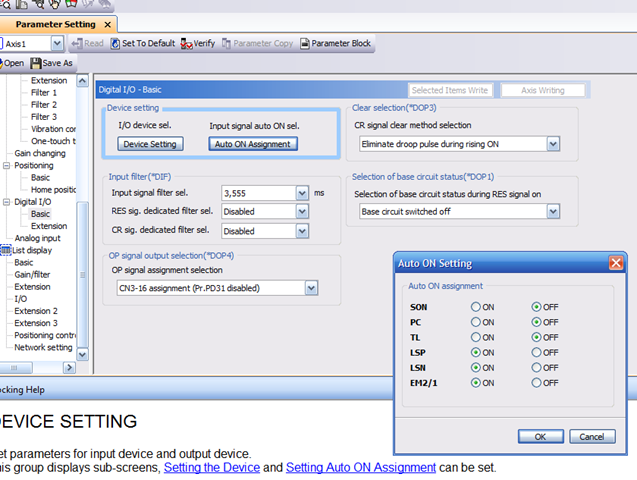

Nyissuk meg az MR Configurator 2-t.  Állítsuk mindig bekapcsolvára a végállásokat. Digital I/O -> Basic -> Auto ON beállítás.
