Ez a leírás röviden bemutatja, hogyan használjuk a rendszer szimulátort az SD kártyán lévő fájlok kezelésére, és webszerver futatására.


1. System Simulator beállítása

      1.1 Indítsuk el a System Simulation ablakot

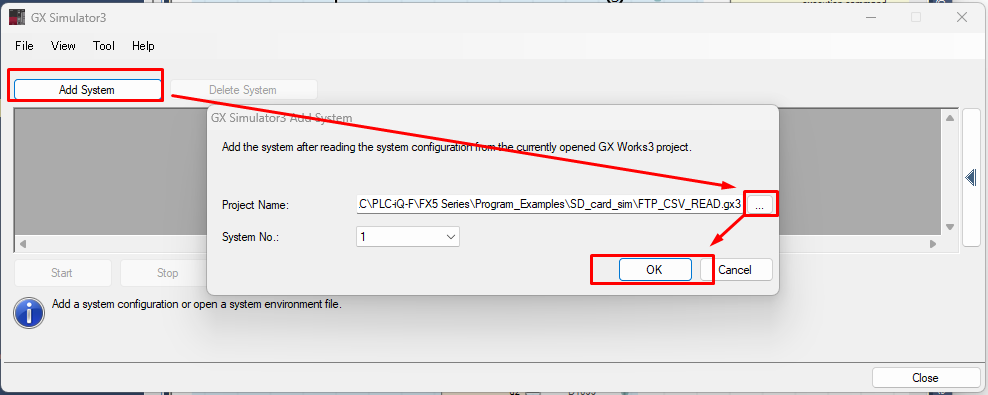

      1.2 Adjuk hozzá a rendszerünket (PLC)

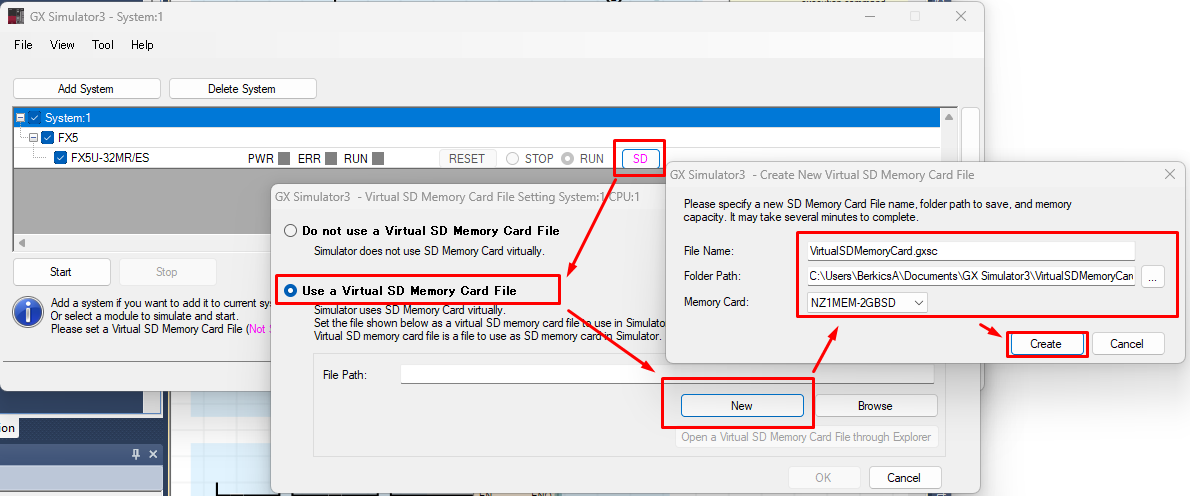

      1.3 Adjuk hozzá a virtuális SD kártyát

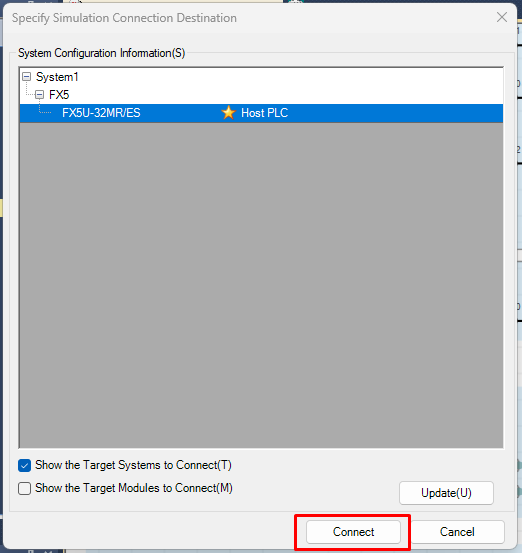

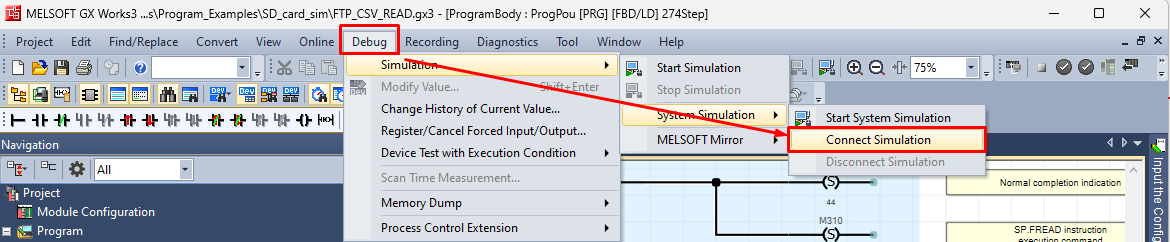

      1.4 Csatlakoztassuk a projektünket a szimulátorhoz



      1.5 Csatlakozzunk a rendszerhez



      1.6 Adjunk fájlokat a Virtuális SD kártyához

            Csak azelőtt tudunk fájlokat  adni hozzá mielőtt elindítanánk a szimulációt. Ha szeretnénk a memória kártya tartalmát módosítanunk, le kell stoppolnunk a szimulációt.

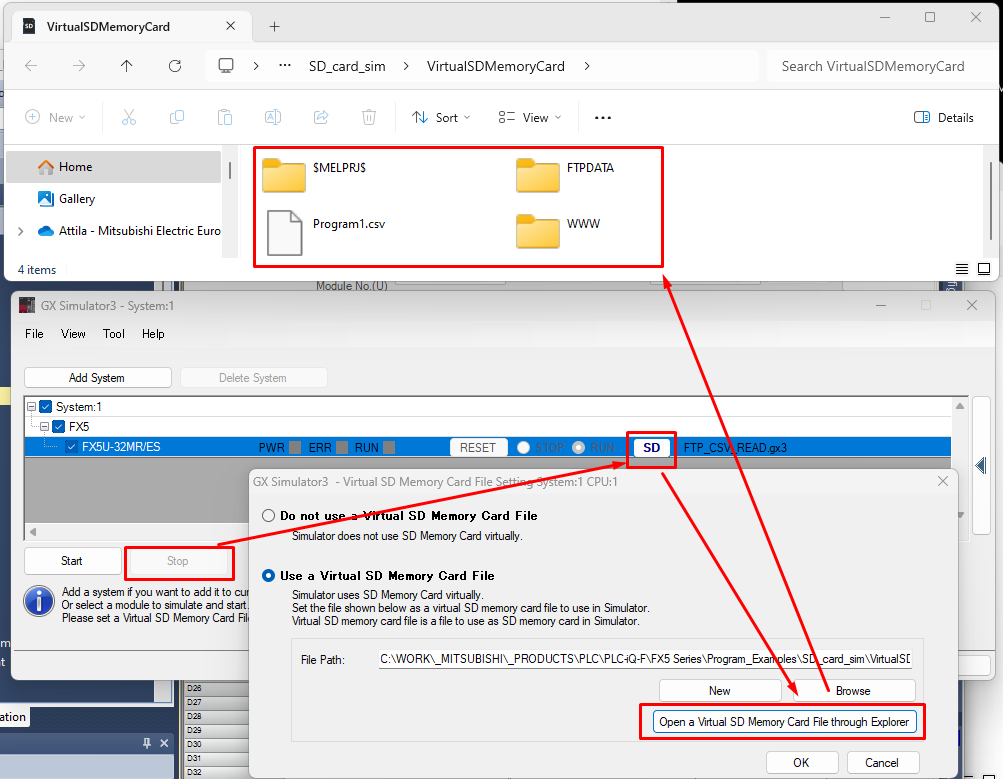

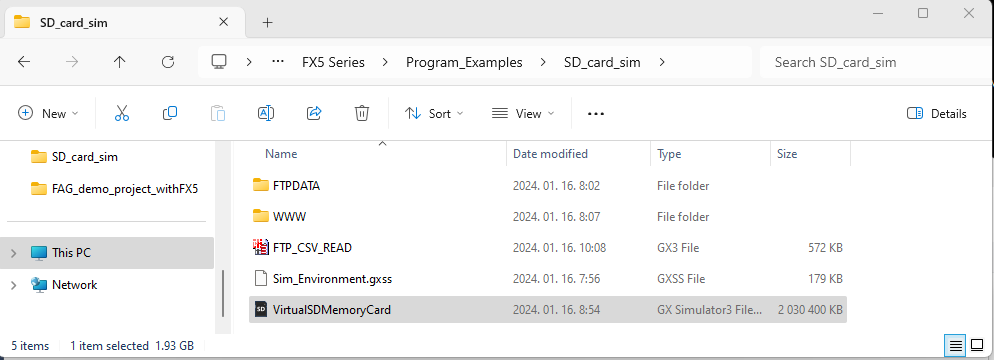

            A virtuális SD kártya tartalmát a windows intézőn keresztül is elérhetjük. Csak duplán kell kattintanunk a VirtualSDMemoryCard ikonra és átmásolnunk a szükséges fájlokat.

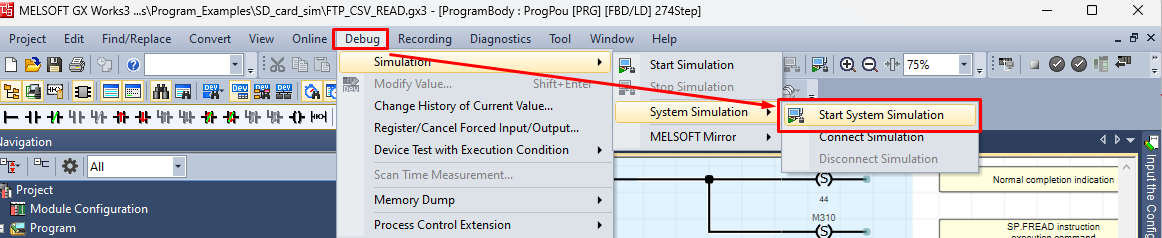

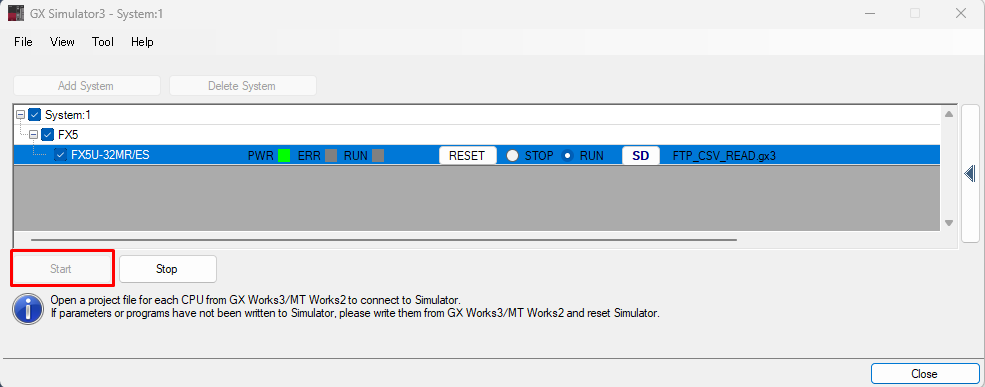

      1.7  Szimulátor indítása

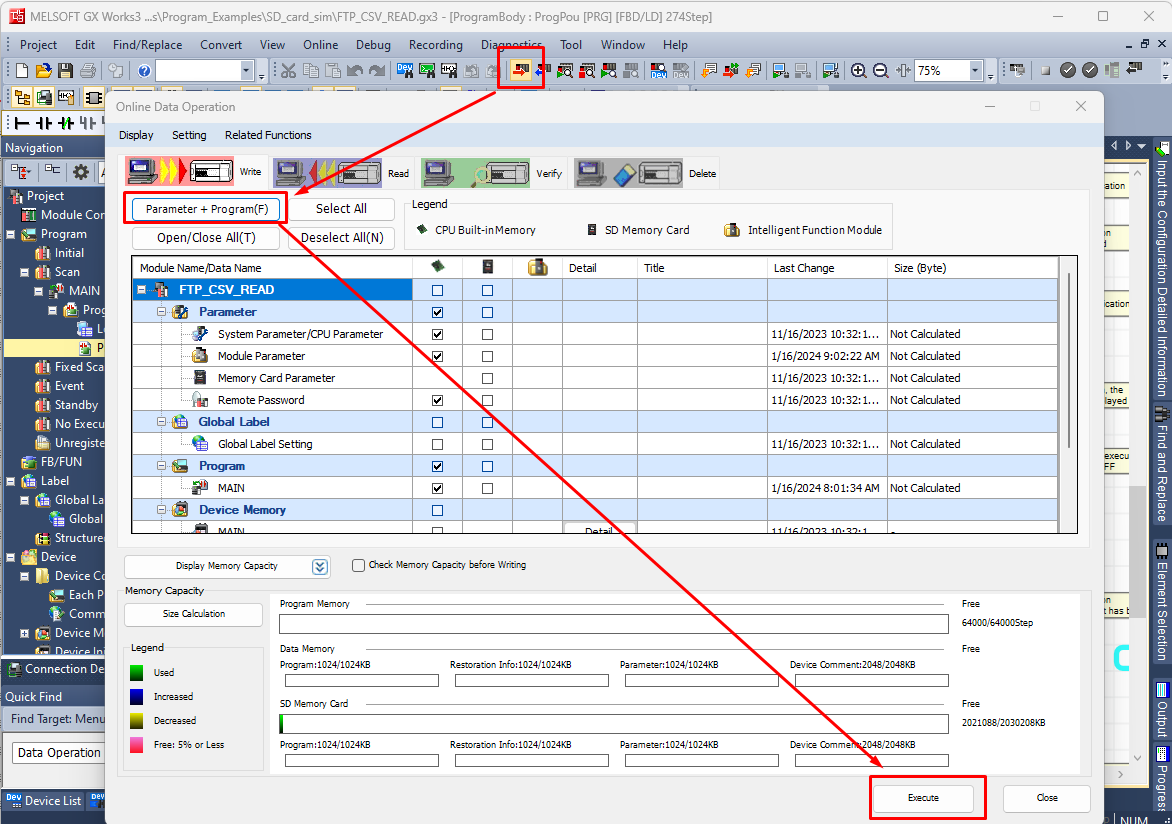

      1.8 A projektnek a szimulátorra történő írása

      A csatolt példa már tartalmazza a webszerver beállításokat is.


2. Test

      2.1 Webserver

            Mind a system webpage (rendszer weblap) és mind a user webpage (felhasználói weblap) futtatható a szimulátorban.

            A webszrver részletes beállításaihoz kérlek olvasd el az ide vonatkozó kézikönyvet.

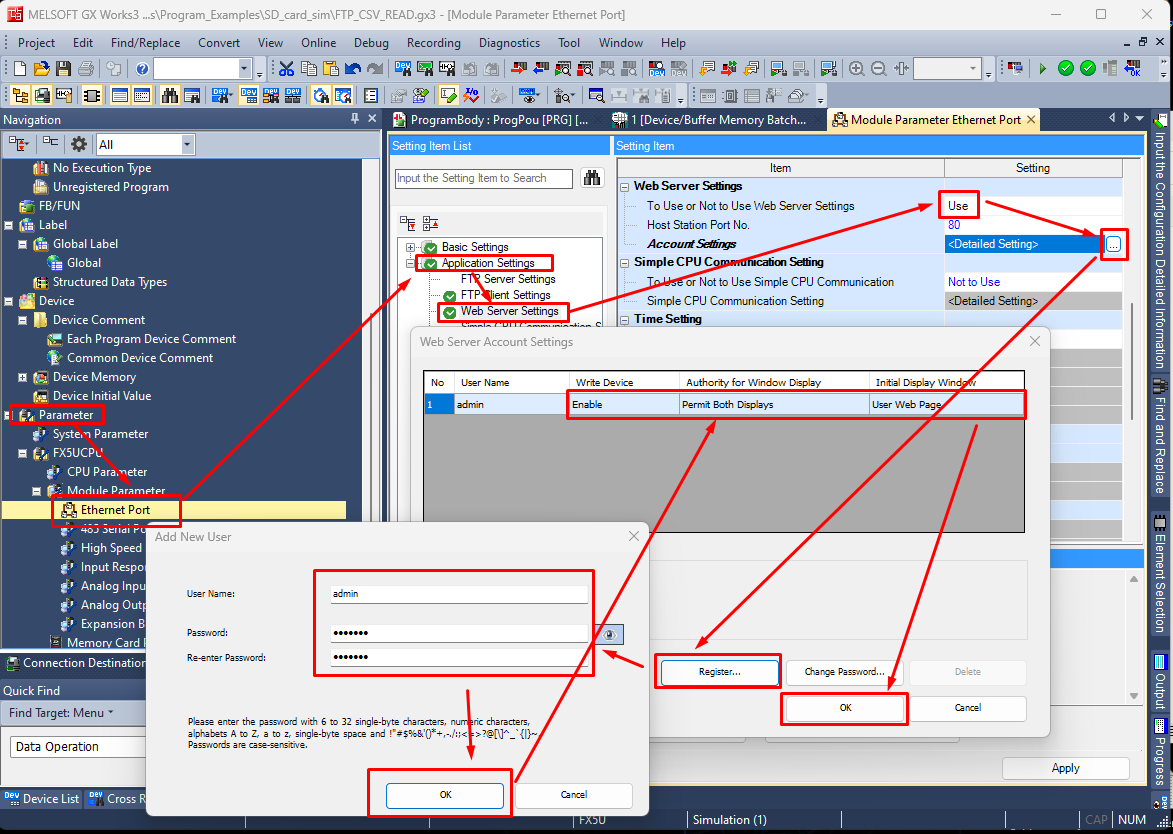

            Beállítás:

            Fogadjuk el a beállításokat és írjuk a szimulátorra a módosításokat.

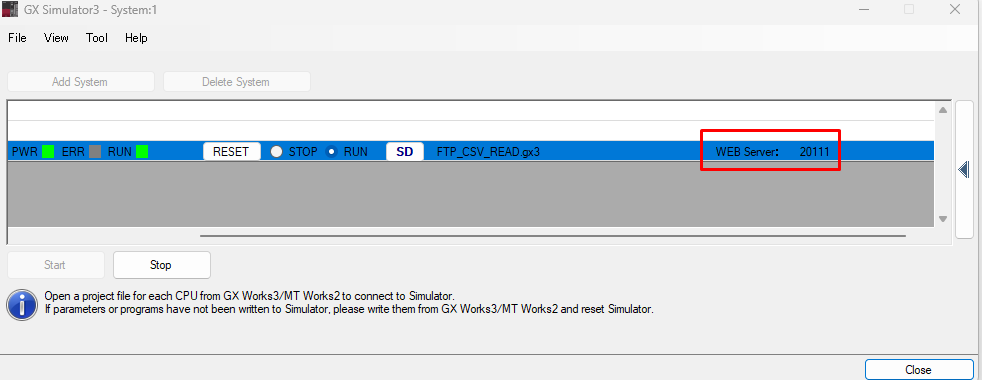

            Indítsuk el a böngészőt (pl. Chrome, Edge)  a számítógépen és az adott port számra hivatkozzunk a webszervernek :

             Például: http://localhost:20111

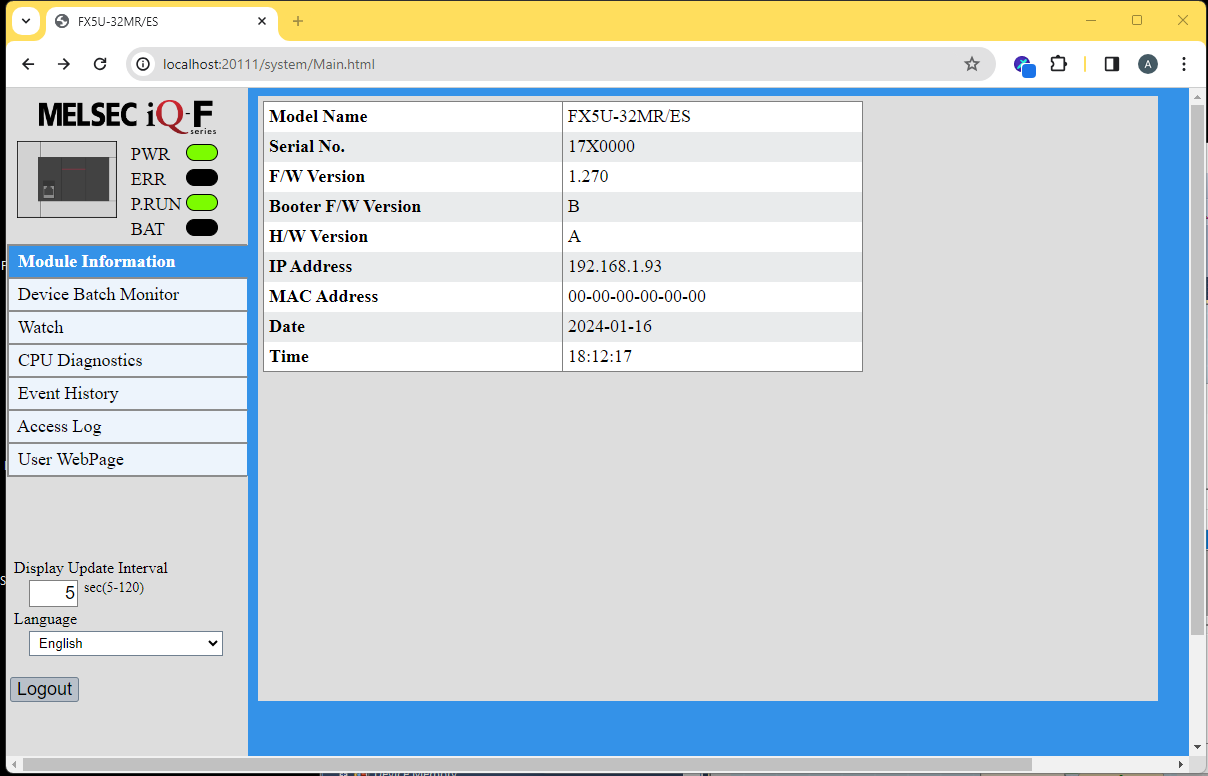

            Sytem webpage

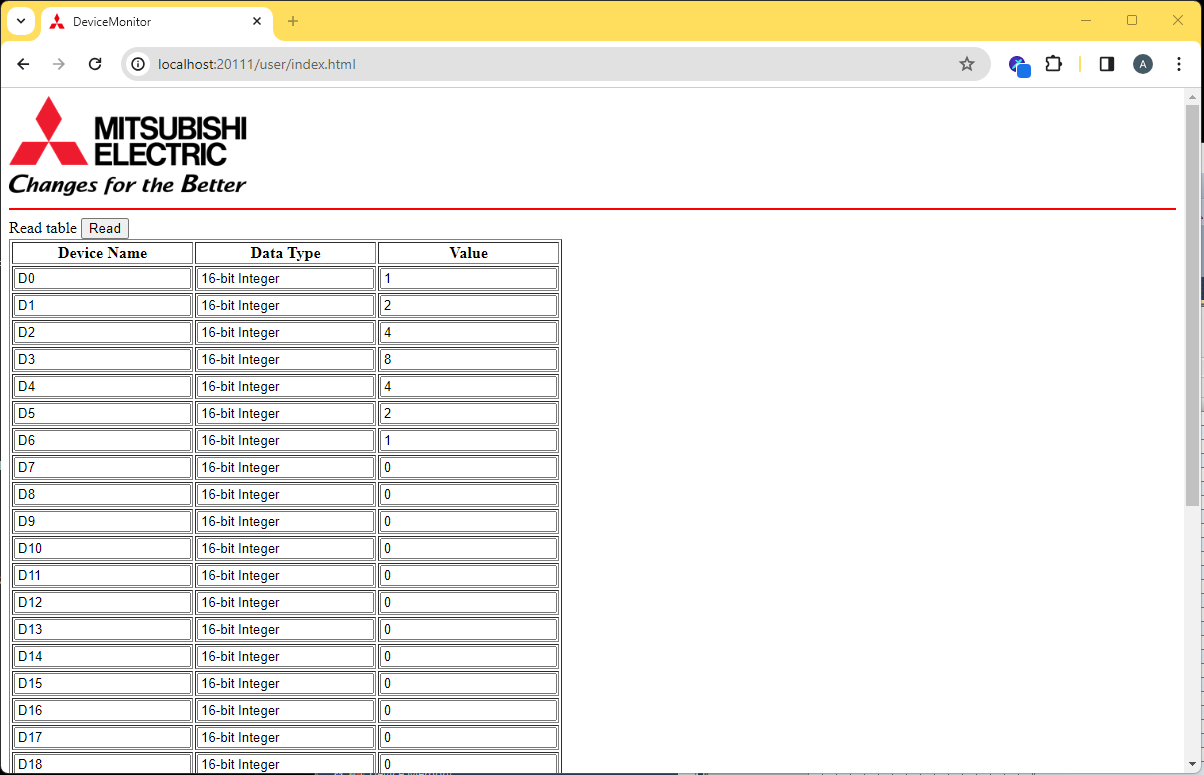

            User webpage


      2.2 Fájl olvasása CSV-ből

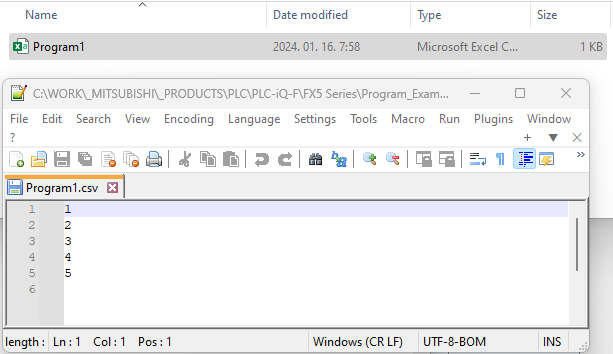

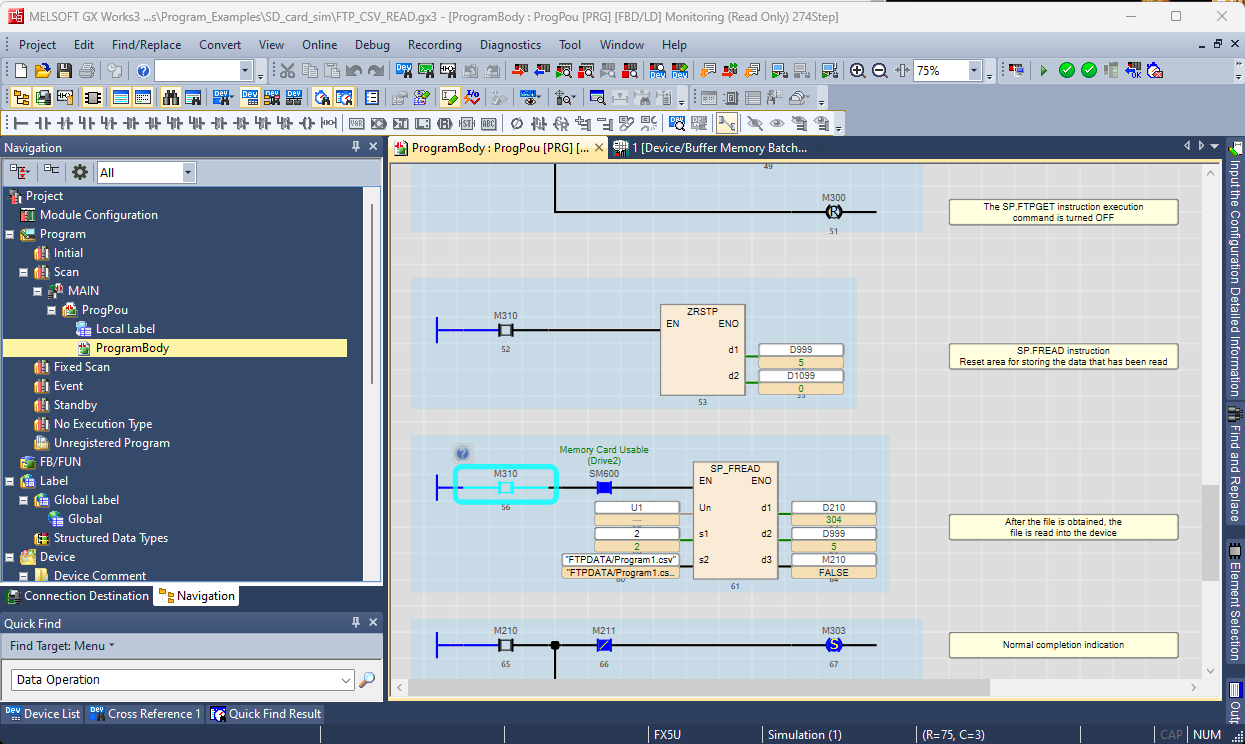

            Használjuk a csatolt példaprogramot  a GX Works 3-ban és olvassuk ki a CSV tartalmát. Pár értéket tartalmaz.

            Program1.CSV

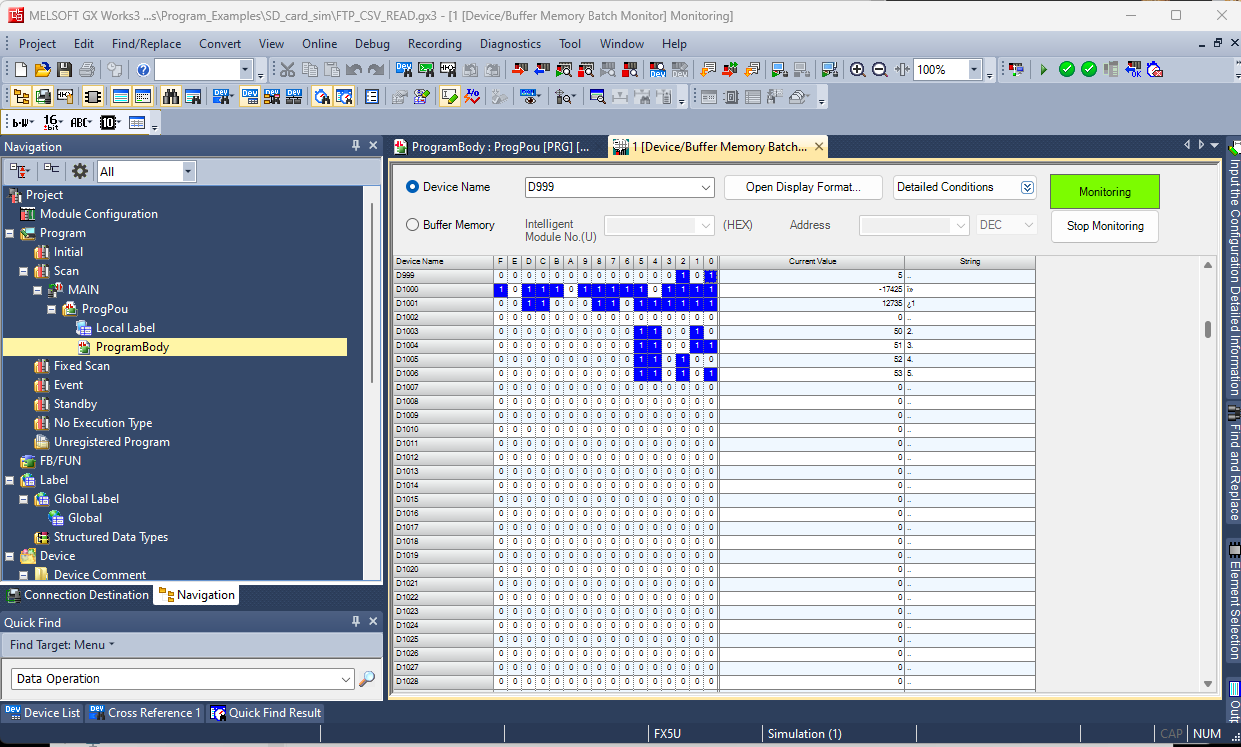

            Kapcsoljuk be M310 bitet, és nézzük meg a buffer memória értékeit.
