PLC - iQF - FTP kapcsolat PC (win10) és FX5 PLC között

Ez a leírás röviden bemutatja milyen beállításokra van szükségünk PLC és WIN 10 oldalon, hogy adatott tudjunk küldeni a PC (FTP szerver) és a PLC (FTP kliens) között. Ezt a beállítást csak tesztelési célra használjátok.
Csatolmányban megtalálható a PLC program

PLC beállítások:

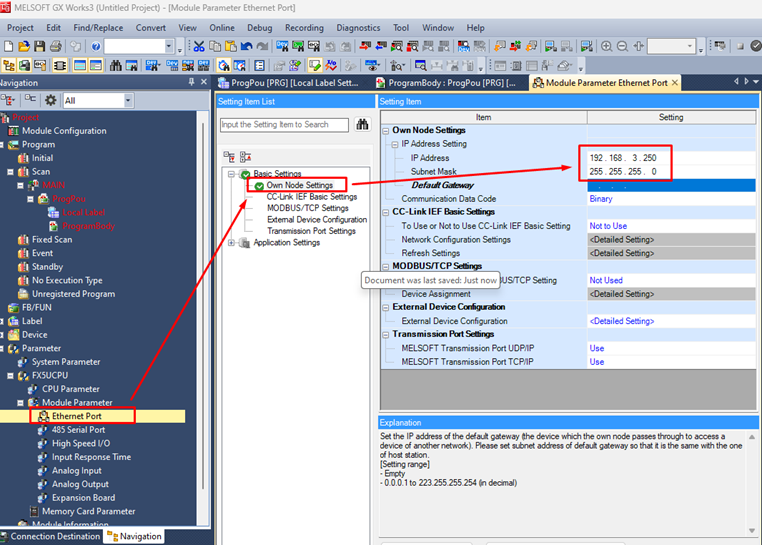

1.      Ethernet port beállítása

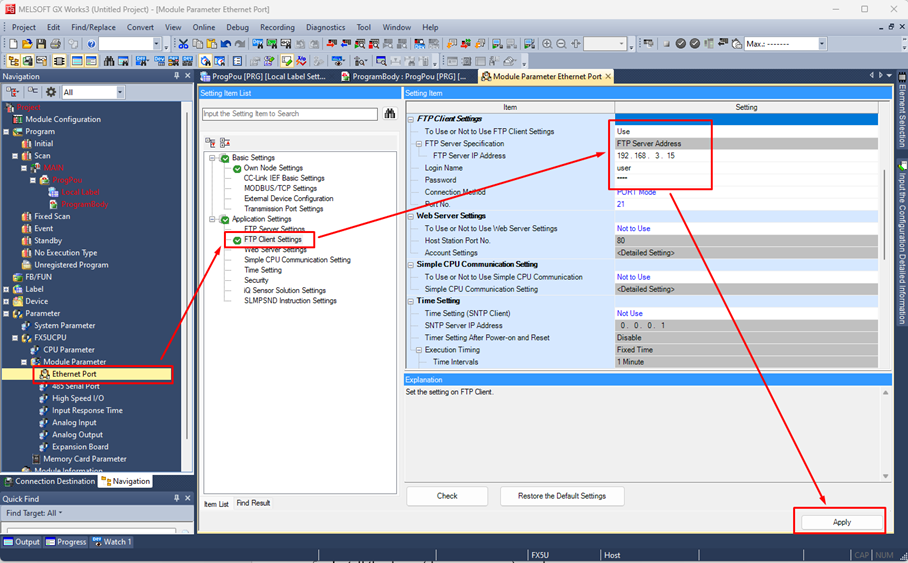

2.      Az  FTP kliens beállítása, majd a beállítások elfogadása

FTP server: 192.168.3.15

Login name: user

Password: user


3.      Program létrehozása teszteléshez

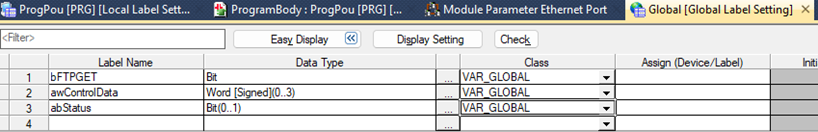

a.       Globális változók létrehozása

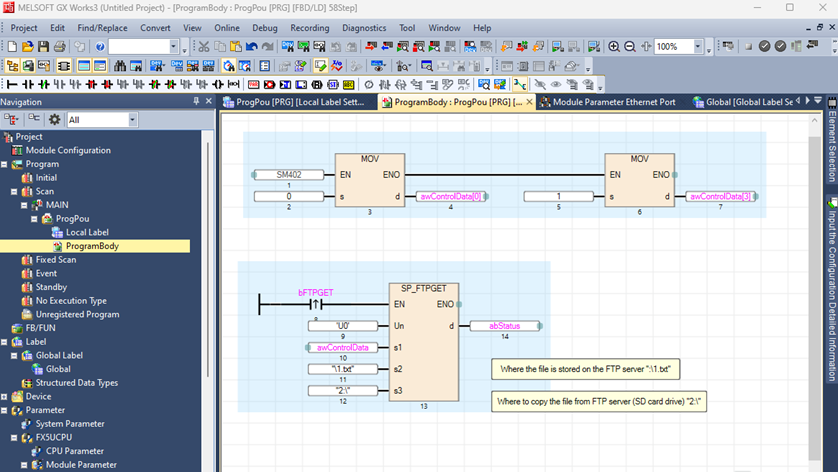

b.      A következő utasítások hozzáadása az FB nyelvben írt POU-hoz


4.      Tegyük az Sd kártyát a PLC-be

5.      Töltsük a projektet a PLC-re



PC (WIN10) ftp beállítások:

1.      Gépeljük be a windows kereső mezőjébe: Turn windows Features on or off

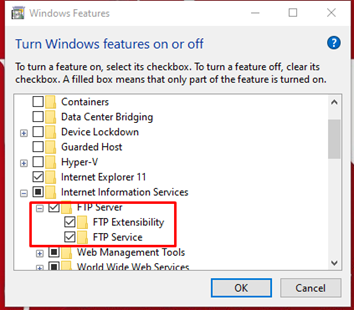

2.      Aktiváljuk az information services FTP server-t


3.      Várjuk meg, hogy a windows befejezze az aktiválást

4.      Gépeljük be a windows keresőmezőbe: Windows Administrative Tools

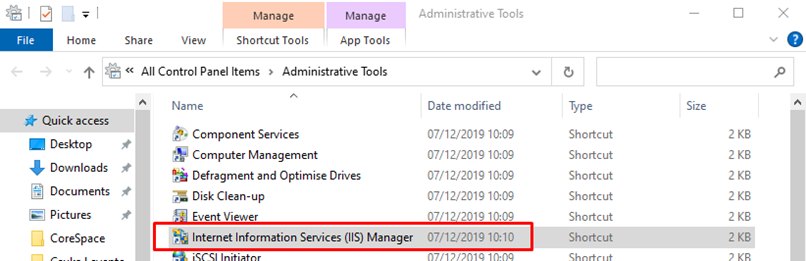

a.        Indítsuk el az  Internet Information Services (IIS) Manager-t

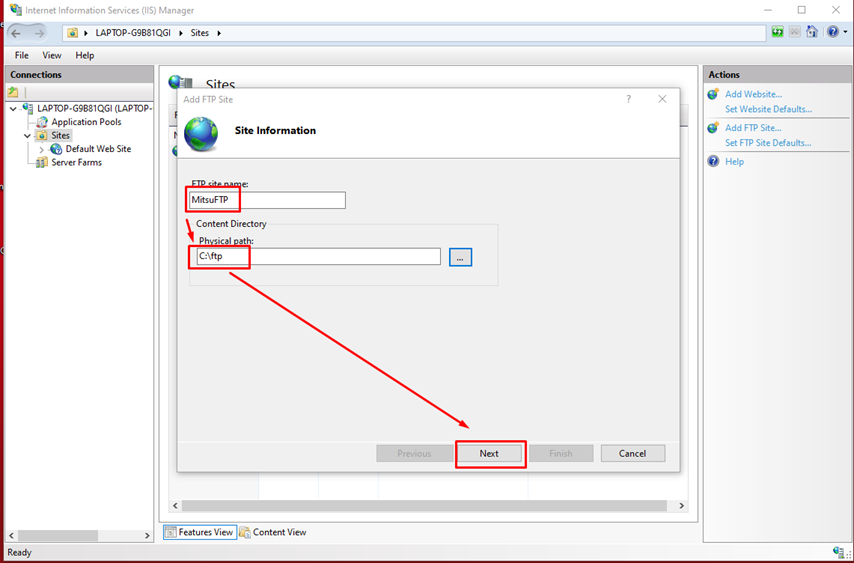

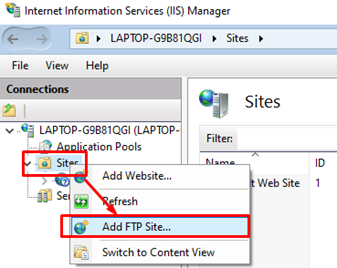

5.      Adjuk hozzá az FTP site-ot



a.        Az oldal információkat töltsük ki

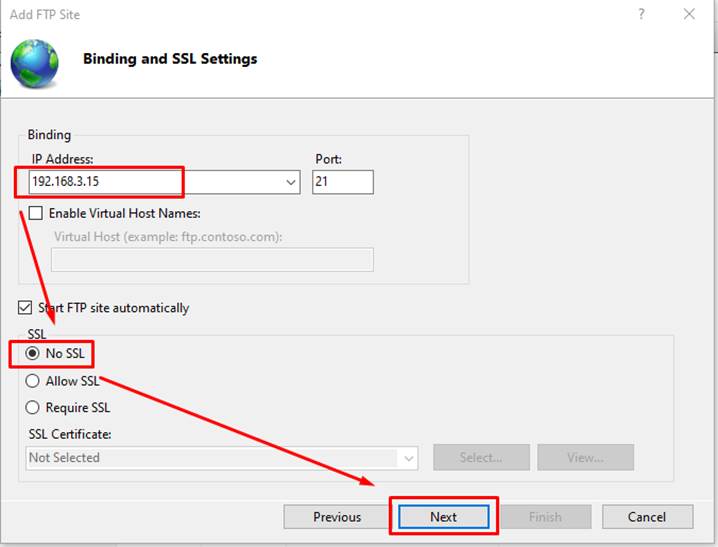

b.   Kötelező és titkosítási (SSL) információk megadása

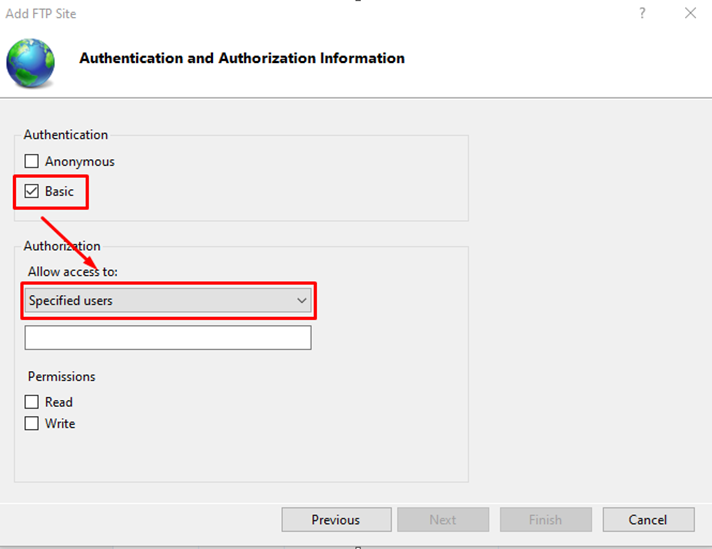

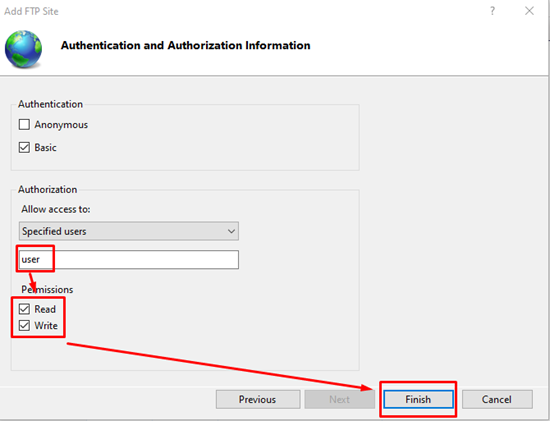

c.        Hitelesítési/Bejelentkezési adatok


6.       Adjunk egy ftp user-t a windows-hoz

a.       Windows kereső mezőbe gépeljük be: Manage your Accounts

b.       Válasszuk: Family other users menü pontot

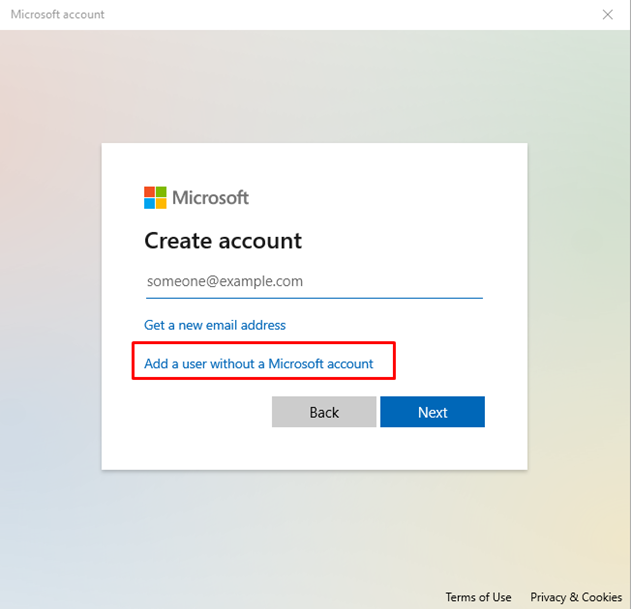

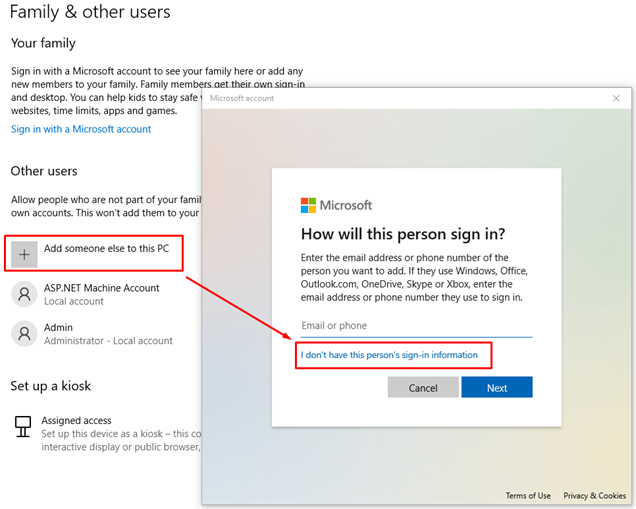

c.       Add someone else to this PC

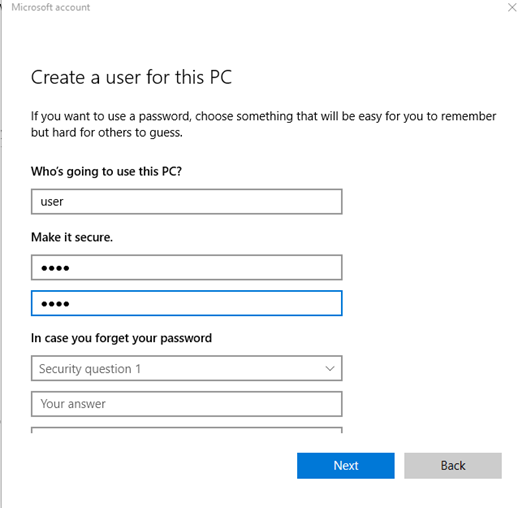

                                                              i.      Hozzunk létre egy felhasználót a PC-n, és töltsük ki a szükséges mezőket

Mivel a PLC FTP kliens oldalon már megadtuk  a felhasználó nevet és jelszót így itt ugyanazokat adjuk meg


7.      Folytassuk az FTP user hozááadását


8.      Tűzfal beállítások

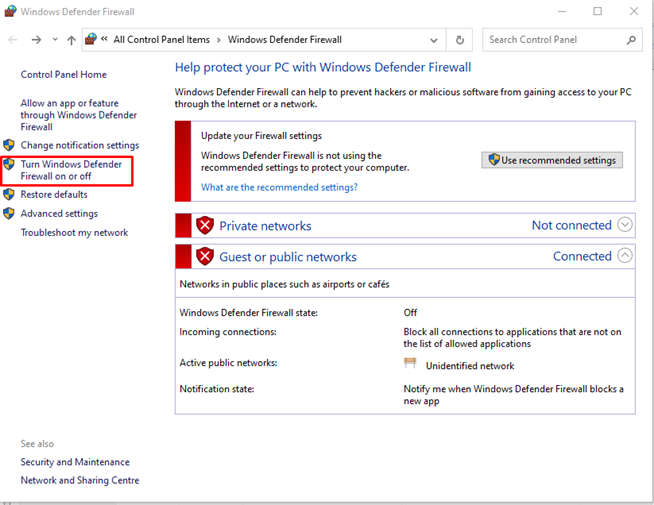

a.       Windows keresőbe gépeljük be: Windows Defender Firewall

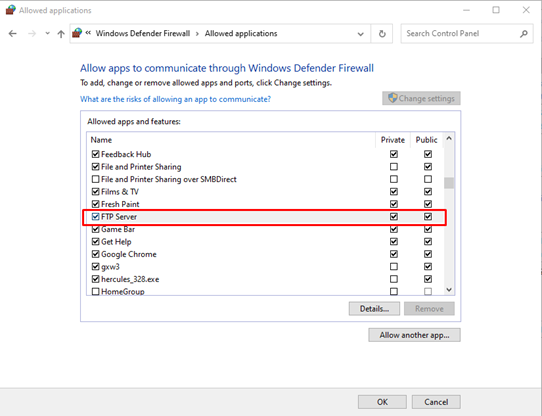

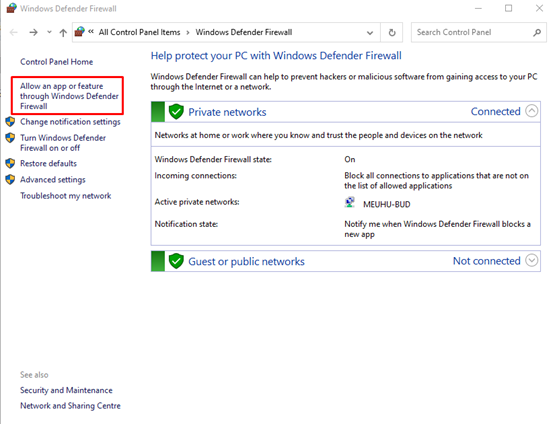

b.      Állítsuk be, hogy az FTP kapcsolat kitudjon jutni a tűzfalon





Ha nem sikerült akkor kapcsoljuk ki a tűzfalat

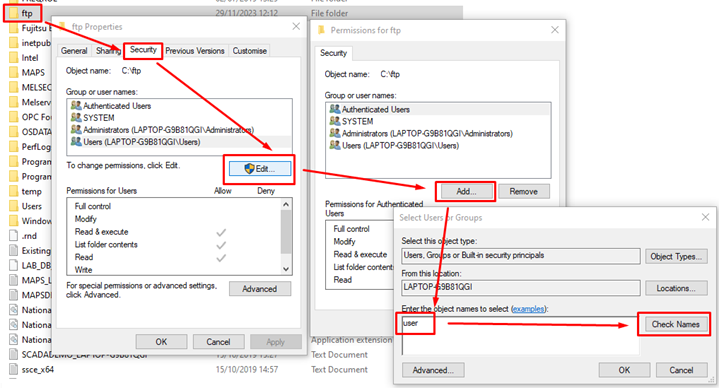

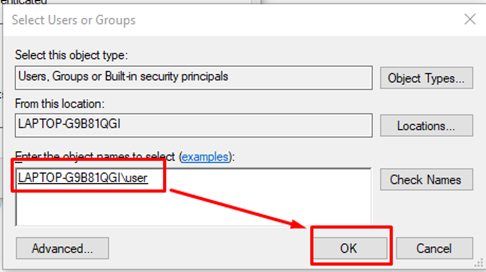

9.     Biztonsági beállításai az ftp könyvtárnak



b.      Apply, ok,ok



Test

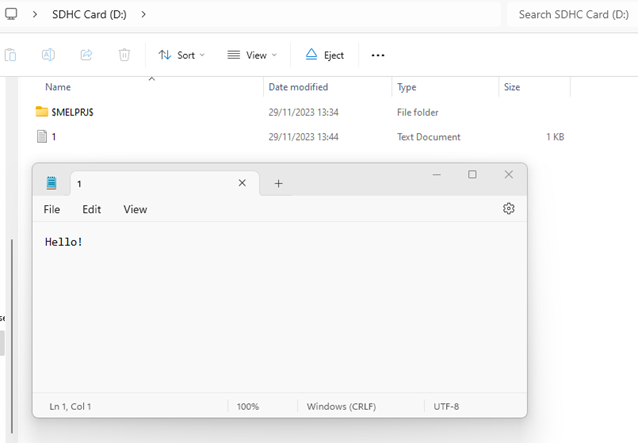

1.      Készítsünk egy teszt fájlt az ftp könyvtárban például: 1.txt fájl

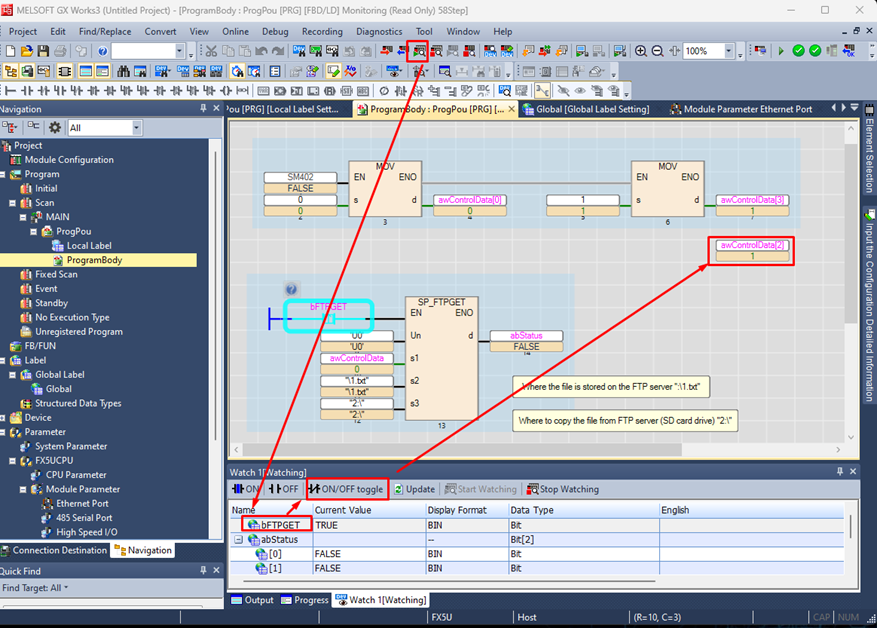

2.      Indítsuk el watch window-ot a GX Works 3-ban

3.      Kapcsoljuk be a bFTPGET bitet

      4.   Ha az awControlData[2]  1 értéket tartalmaz, akkor sikeres volt az adat küldés
