WS Safety- WS kontroller RS232 programozó kábele

Ez a cikk leírást tartalmaz a  WS kontrollerhez tartozó programozókábelről

Csatlakozás

Programozó foglalat (RS232)

Biztonsági WS kontrollernek M8-as csatlakozóját tudjuk használni programozáshoz, A csatlakozó lábkiosztása az alábbi képen látható.



Csatlakozó	PIN	Jelek
	1	Foglalt
	2	RxD
	3	GND
	4	TxD

Narancssárga programozó kábel (WS0-C20R2)

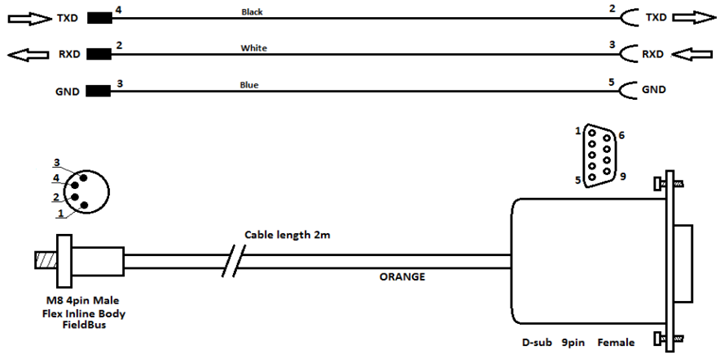

Kapcsolásirajz, WS0-C20R2:
