Ws Safety - WS0-XTIO-4RO és robot vezérlő lehetséges bekötése
Ez a leírás bekötési példát mutat be a CR750 robot vezérlő és WS0-CPU0 biztonsági vezérlő között
A biztonsági vezérlőn kívül 2 bővítő modul lett felhasználva, egy be-kimeneti modul és egy relé modul.
Biztonsági vezérlő – Hardver konfiguráció
- CPU modul : WS0-CPU0
- I/O modul : WS0-XTIO
- Biztonsági relé modul : WS0-4RO

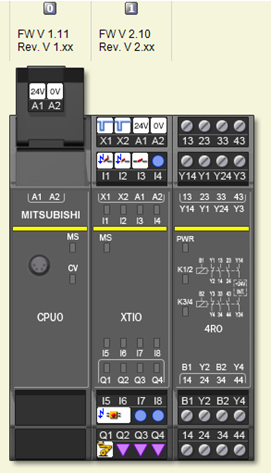

Hardver konfiguráció Bekötési példa

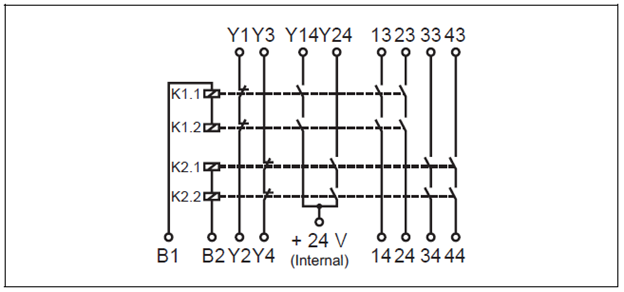

Belső kapcsolási rajza a WS0-4RO modulnak
