Procedura aktualizacji firmware'u sterowników iQ-R

Procedura aktualizacji firmware'u sterowników iQ-R

Artykuł opisuje jak zaktualizować oprogramowanie sprzętowe (firmware) sterowników PLC serii iQ-R. Nowsze oprogramowanie może umożliwiać wykorzystanie nowych funkcji i pomagać w naprawie niektórych błędów.

I. Zdobycie pliku firmware

   1.  Prosimy o kontakt ze wsparciem technicznym Mitsubishi Electric

II. Przygotowanie karty SD

1. Rozpakuj aktualizację oprogramowania (plik ZIP).
2. Użyj komputera osobistego, aby zapisać folder „$FWUPDFILE$” w katalogu głównym karty pamięci SD. Jeśli folder „$FWUPDFILE$” już istnieje na karcie pamięci SD, usuń folder „$FWUPDFILE$” przed zapisaniem nowego folderu.


III. Aktualizacja oprogramowania PLC

Przed aktualizacją wersji oprogramowania  wykonaj kopię zapasową danych, takich jak programy i parametry.

Operacja (programowalny procesor CPU i procesor procesu)
1. Wyłącz moduł CPU i włóż do niego kartę pamięci SD.
2. Naciśnij i przytrzymaj przycisk SD CARD OFF (1) i włącz moduł CPU, a następnie zostanie wykonana aktualizacja oprogramowania.*1*2*3*4

Podczas wykonywania aktualizacji oprogramowania, dioda READY zapala się na czerwono, a dioda PROGRAM RUN zapala się na zielono.

*1 Zresetowanie modułu CPU podczas wciskania przycisku SD CARD OFF powoduje również wykonanie aktualizacji oprogramowania układowego.
*2 Uwaga, w przypadku procesora programowalnego (z wyjątkiem R01CPU, R02CPU i RnENCPU) z oprogramowaniem układowym w wersji starszej niż „28”, samo włączenie lub zresetowanie modułu procesora spowoduje wykonanie aktualizacji oprogramowania układowego, nawet bez naciskania przycisku SD CARD OFF.
*3 Nie aktualizuj wersji oprogramowania układowego procesora Process CPU podczas automatycznego przywracania za pomocą przycisku SD CARD OFF. Jeśli obie funkcje są wykonywane jednocześnie, automatyczne przywracanie przyciskiem SD CARD OFF nie działa.
*4 W procesorze procesu wykryty zostaje błąd 300CH, jeśli plik aktualizacji oprogramowania sprzętowego nie jest zapisany na karcie pamięci SD.

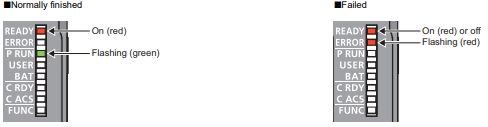

3. Po pomyślnym zakończeniu aktualizacji oprogramowania dioda LED PROGRAM RUN miga na zielono. Jeśli aktualizacja oprogramowania nie powiodła się, dioda ERROR*1 miga na czerwono. Podejmij niezbędne działania na wypadek niepowodzenia.

*1 W przypadku RnENCPU miga dioda LED części CPU.

​Podczas wykonywania aktualizacji oprogramowania CPU nie może komunikować się z innymi modułami, a narzędzie inżynierskie lub urządzenia zewnętrzne nie mogą komunikować się z modułem CPU.
4. Po zakończeniu aktualizacji oprogramowania wyłącz moduł CPU i wyjmij kartę pamięci SD.*1 Następnie włącz lub zresetuj moduł CPU.
*1 Aby ponowić aktualizację oprogramowania sprzętowego, pozostaw kartę pamięci SD w module procesora, naciśnij i przytrzymaj przycisk SD CARD OFF, a następnie wyłącz i włącz lub zresetuj moduł procesora.
5. Zostaną przywrócone kopie zapasowe programów i parametrów.
6. Sprawdź działanie systemu
