Roboty serii FR - okablowanie

Artykuł wyjaśnia okablowanie ramienia robota.

RV-2FR

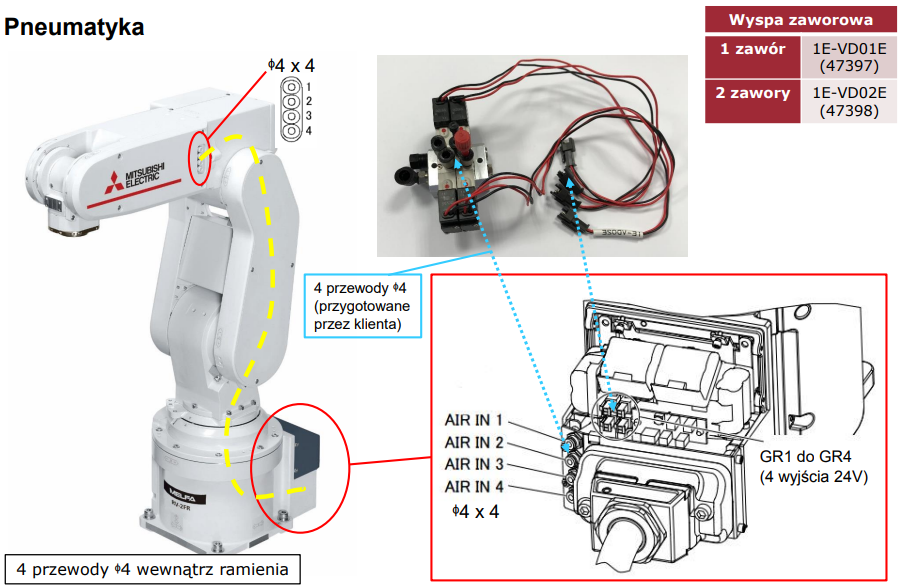

Pneumatyka

1E-VD02E 1E-VD01E

Produkty

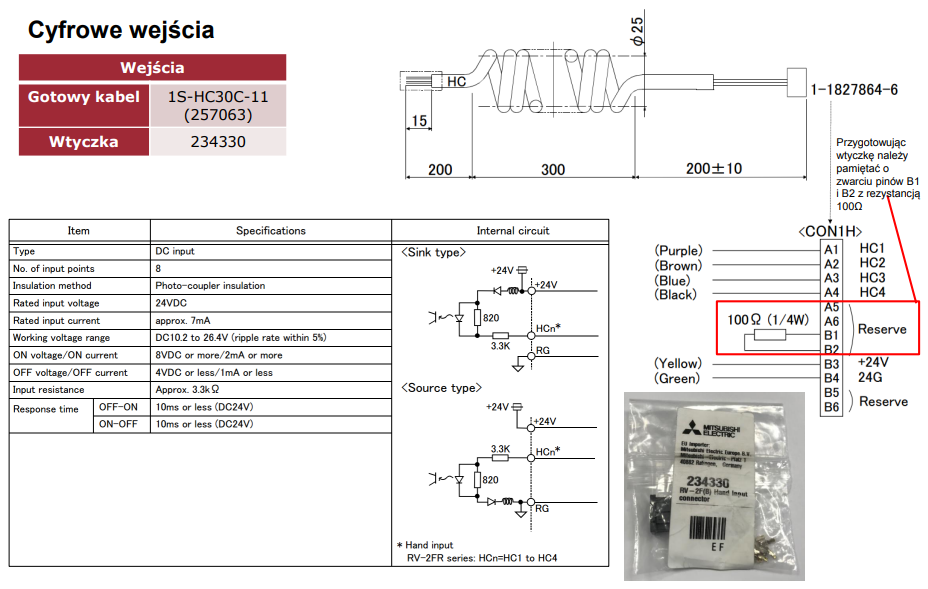

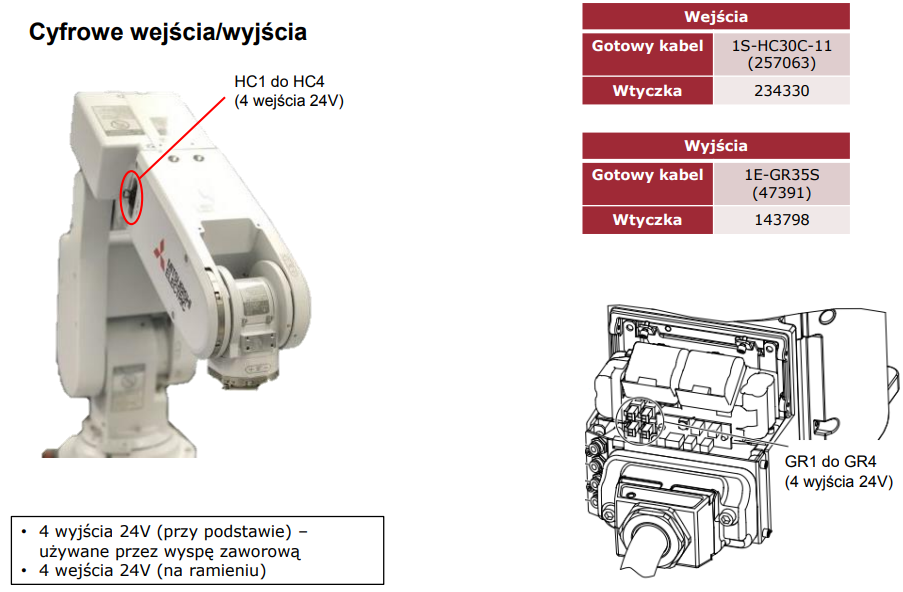

Cyfrowe wejścia/wyjścia

Cyfrowe wejścia produkty

1S-HC30C-11

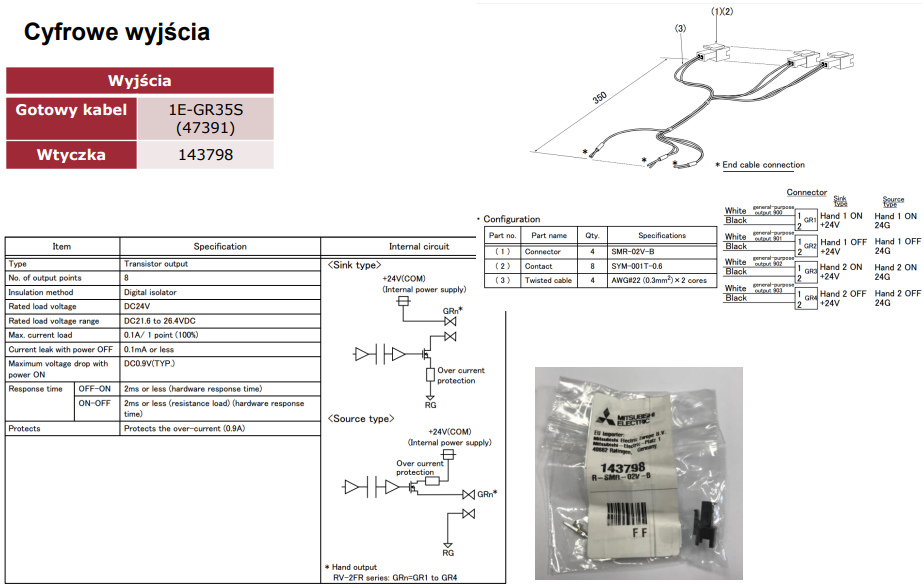

Cyfrowe wyjścia produkty

1E-GR35S

RV-4/7/13/20FR

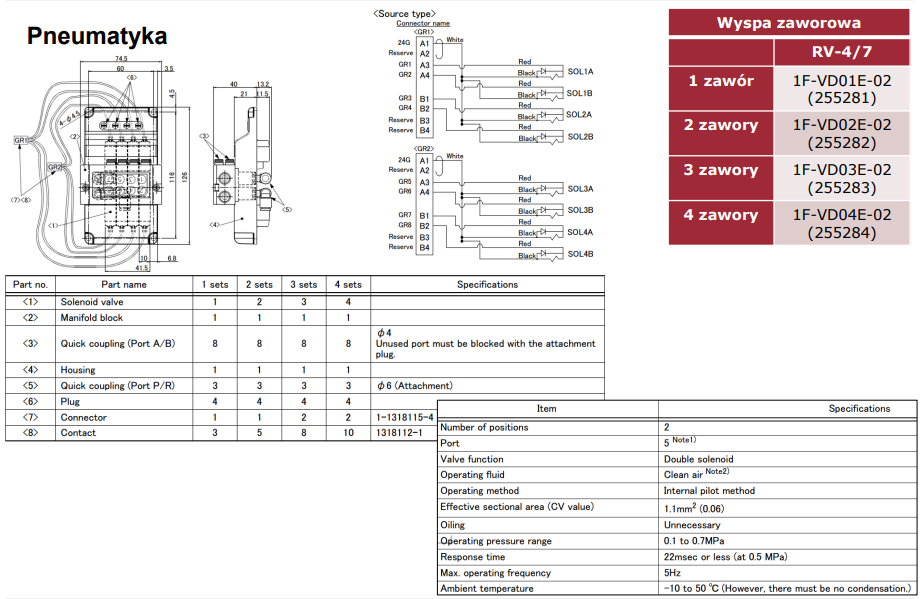

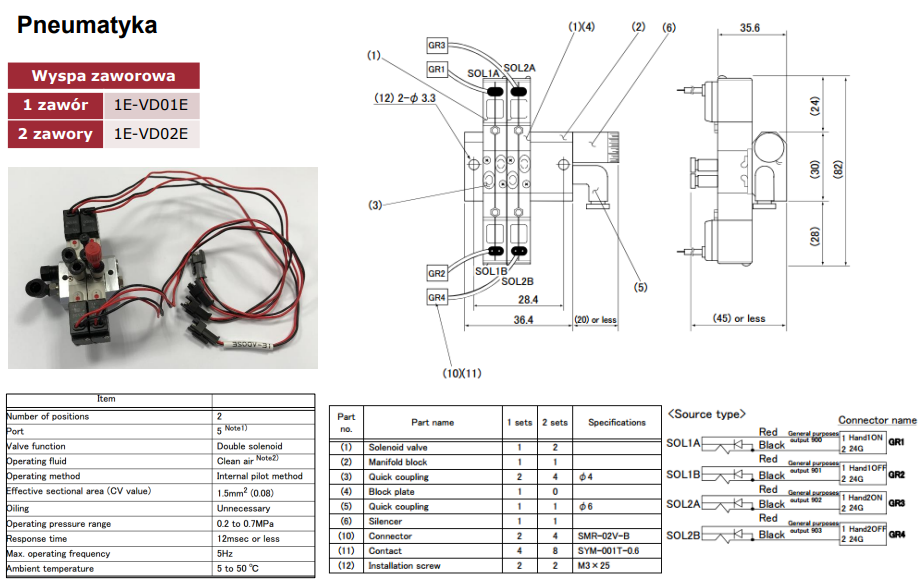

Pneumatyka

RV-4/7FR pneumatyka produkty

1F-VD01E-02 1F-VD02E-02 1F-VD03E-02 1F-VD04E-02

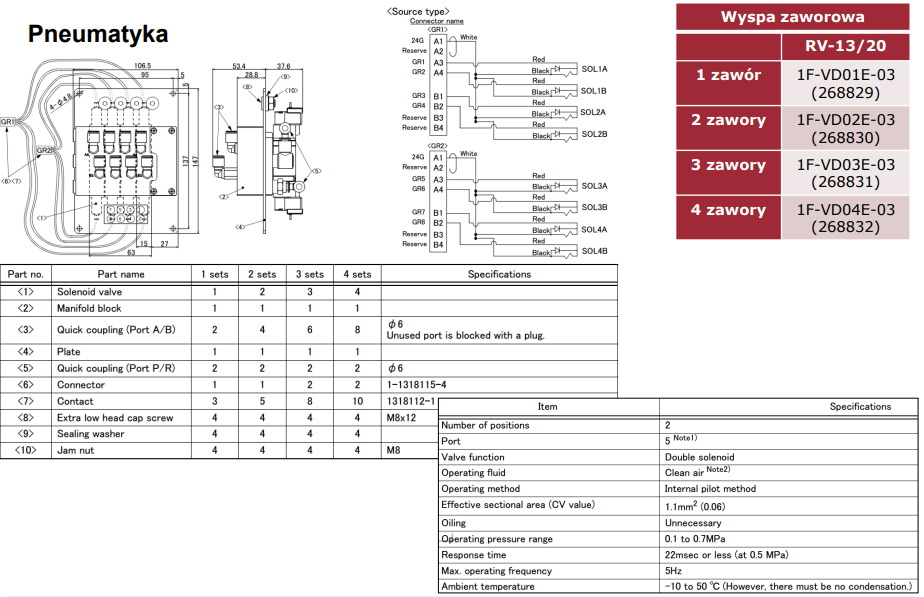

RV-13/20FR pneumatyka produkty

1F-VD01E-03 1F-VD02E-03 1F-VD03E-03 1F-VD04E-03

Cyfrowe wejścia/wyjścia

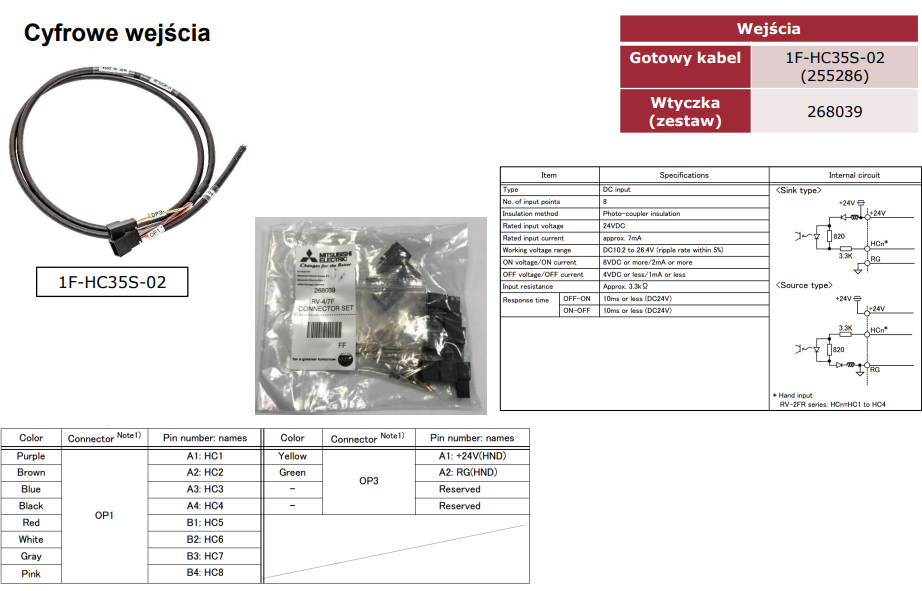

Cyfrowe wejścia produkty

1F-HC35S-02

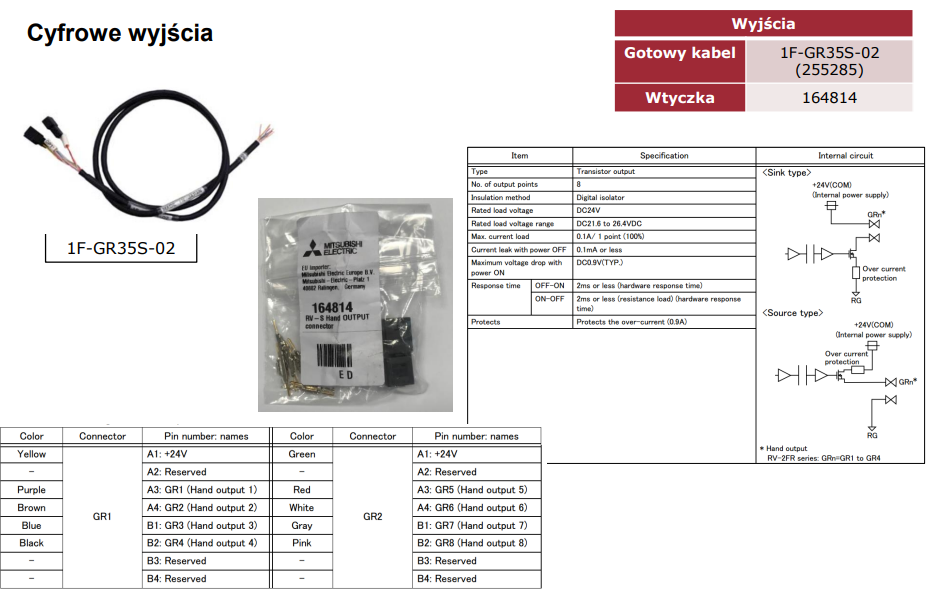

Cyfrowe wyjścia produkty

1F-GR35S-02

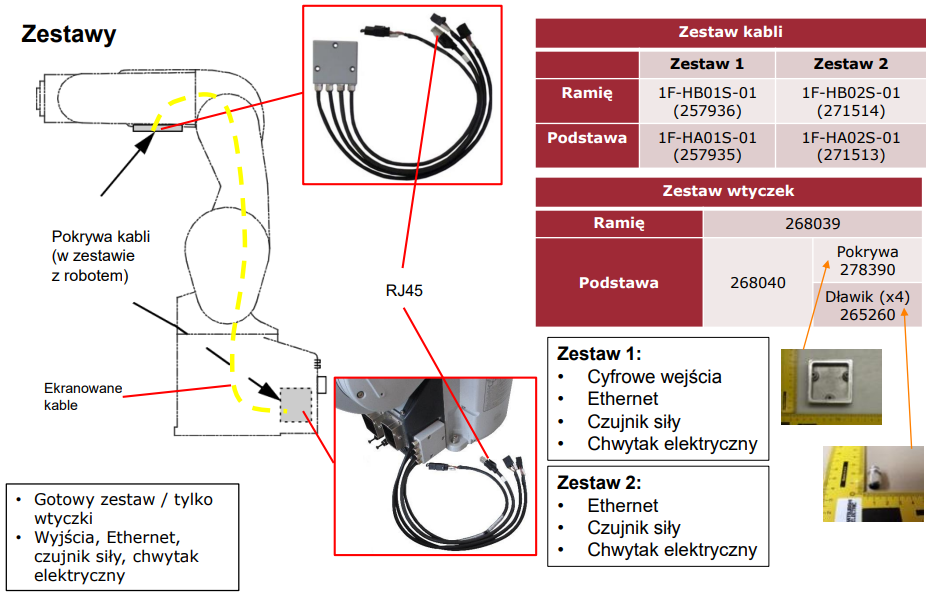

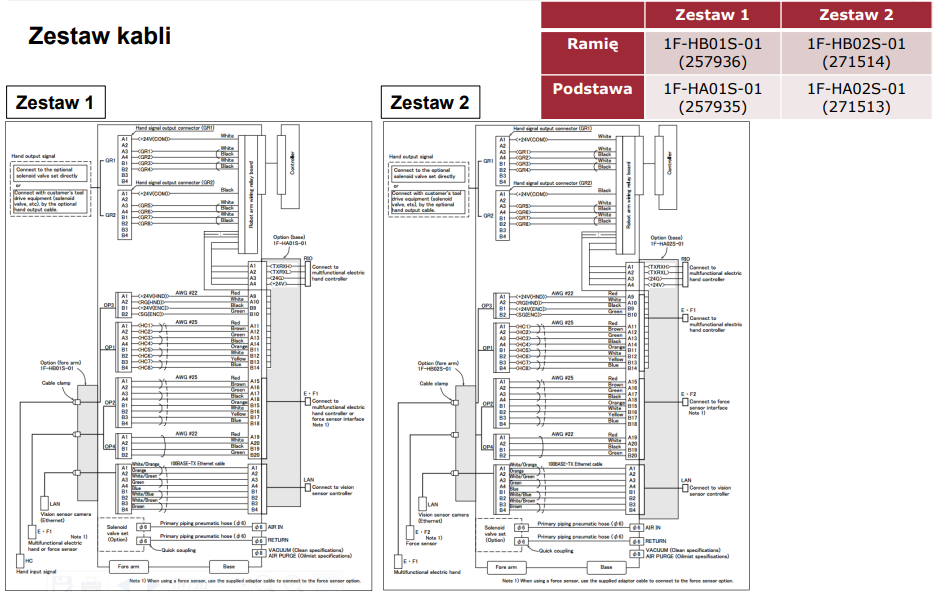

Zestawy kabli

1F-HB01S-01 1F-HB02S-01 1F-HA01S-01 1F-HA02S-01 268039

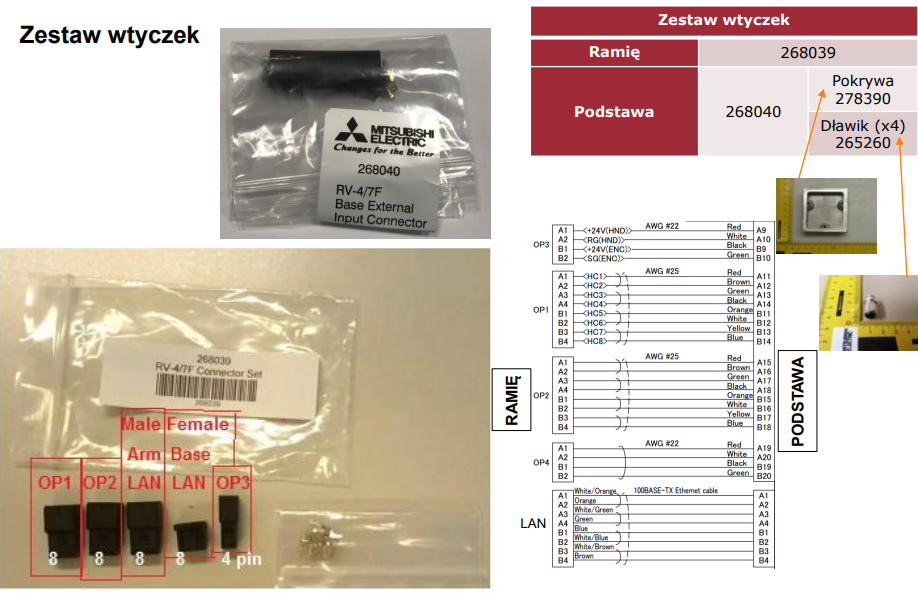

Zestawy wtyczek

268039 268040 278390

RH-3/6/12/20FR

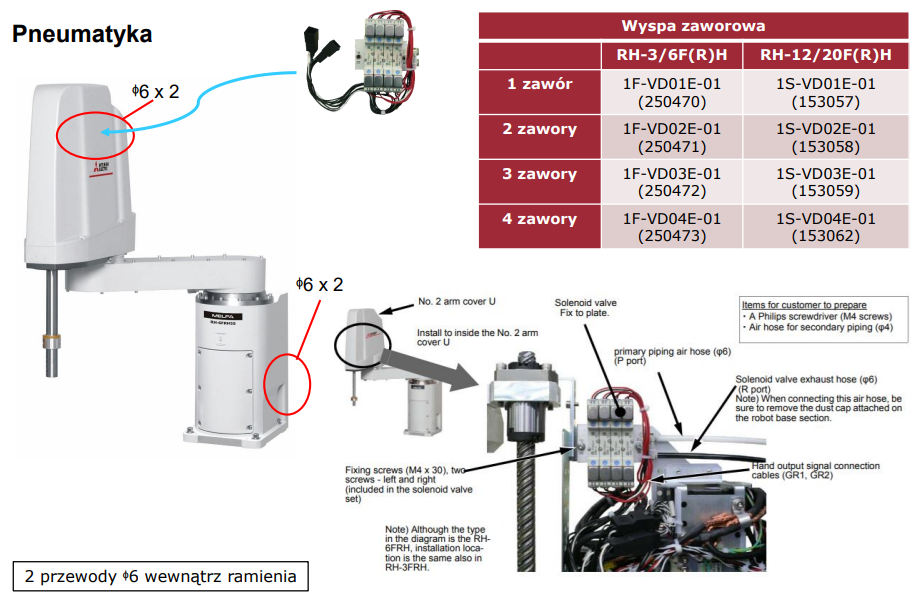

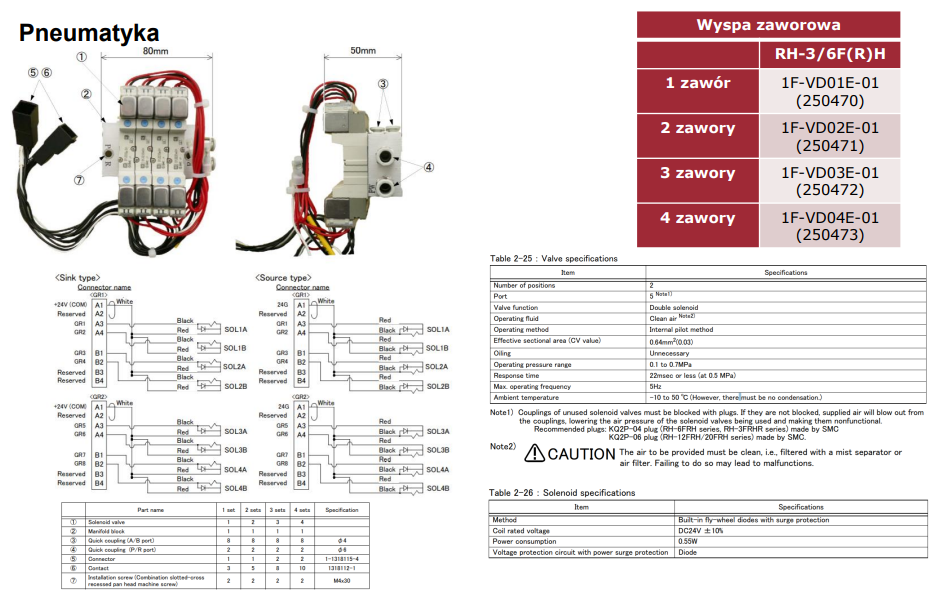

Pneumatyka

RV-3/6FR pneumatyka produkty

1F-VD01E-01 1F-VD02E-01 1F-VD03E-01 1F-VD04E-01

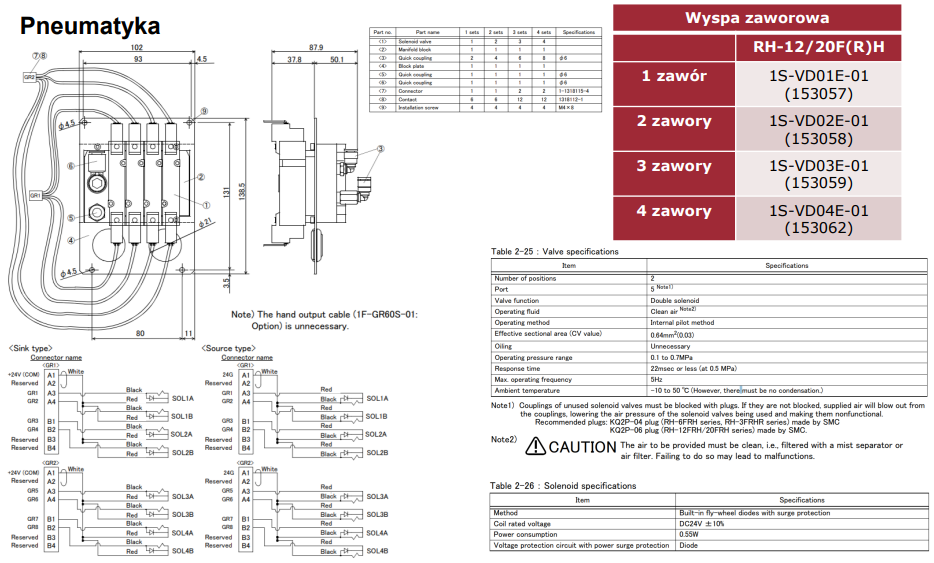

RV-12/20FR pneumatyka produkty

1S-VD01E-01 1S-VD02E-01 1S-VD03E-01 1S-VD04E-01

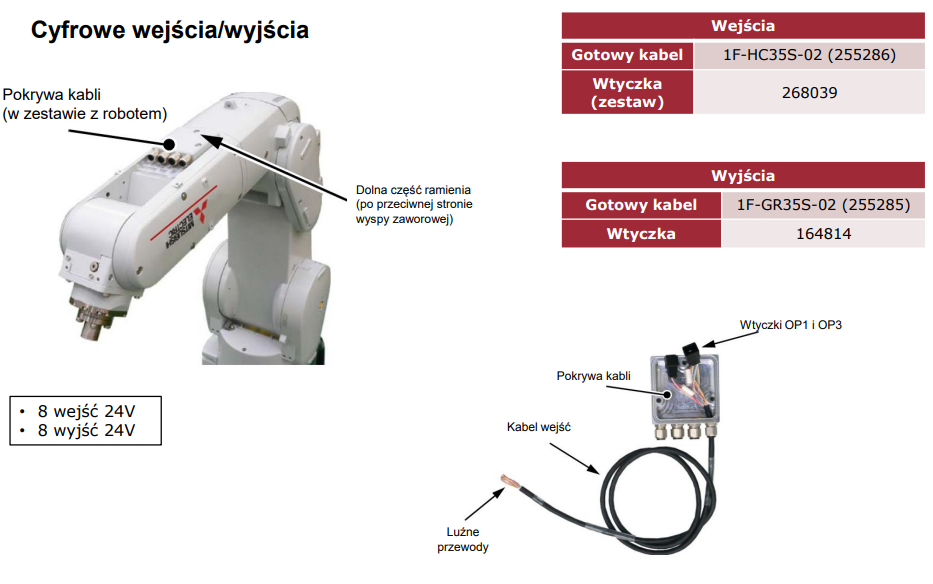

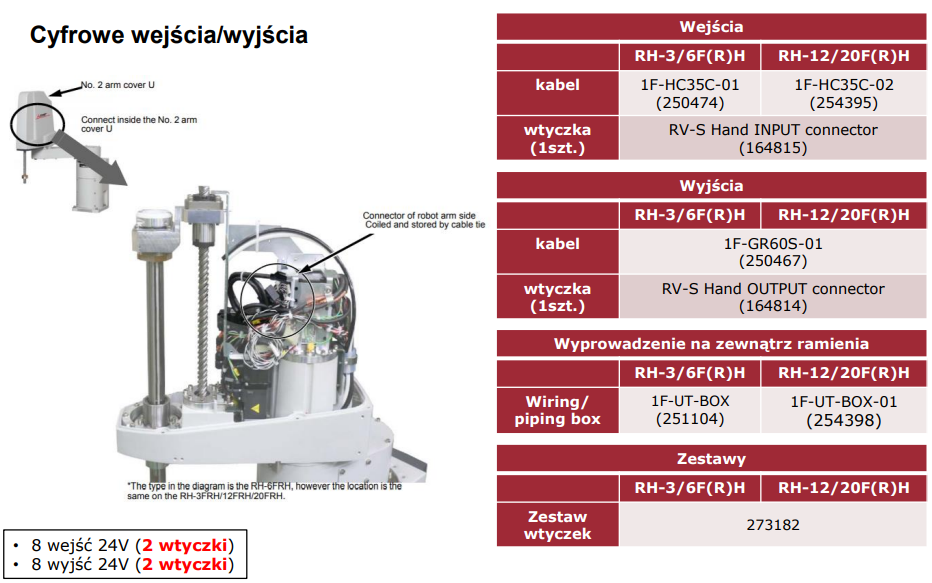

Cyfrowe wejścia/wyjścia

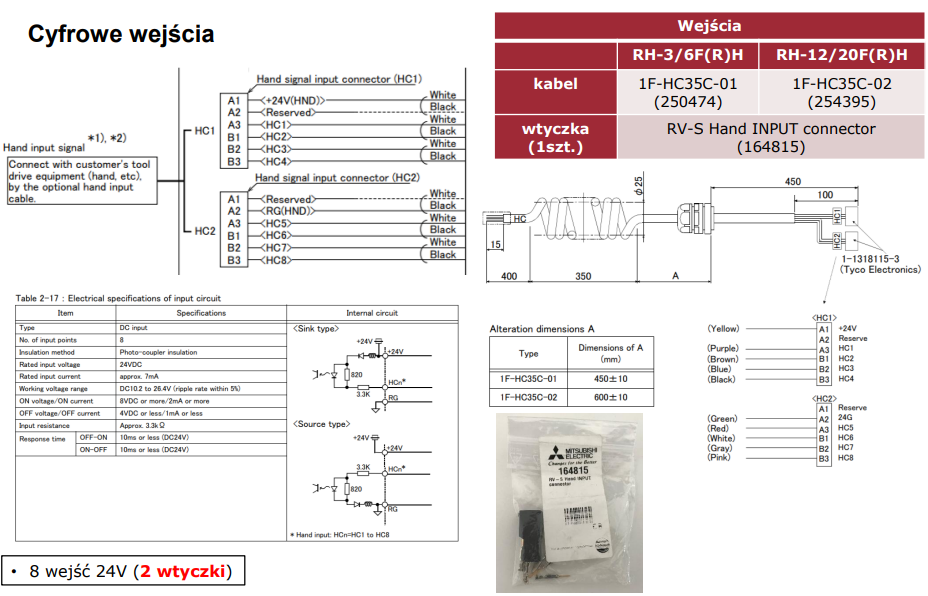

Cyfrowe wejścia produkty

1F-HC35C-01 1F-HC35C-02 164815

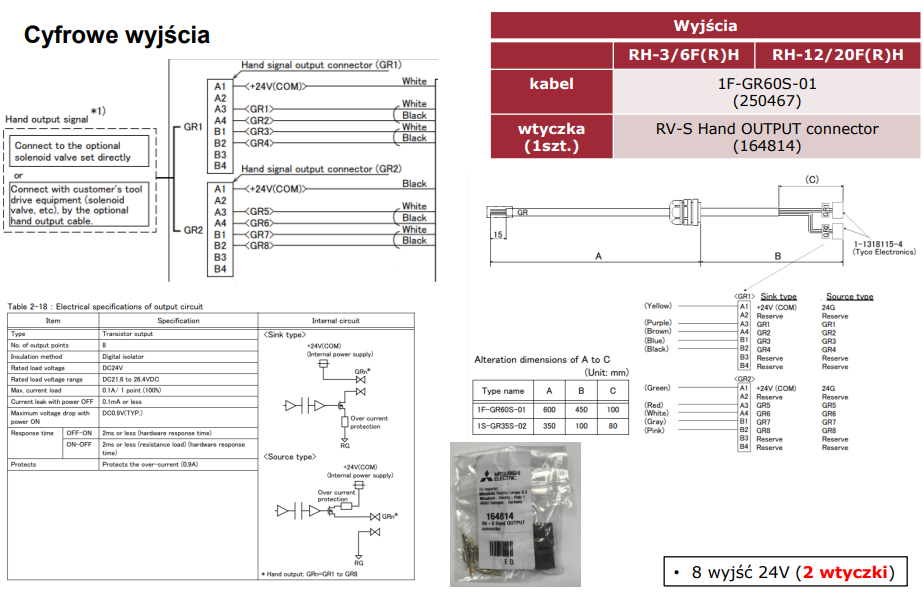

Cyfrowe wyjścia produkty

1F-GR60S-01 RV-S Hand OUTPUT connector

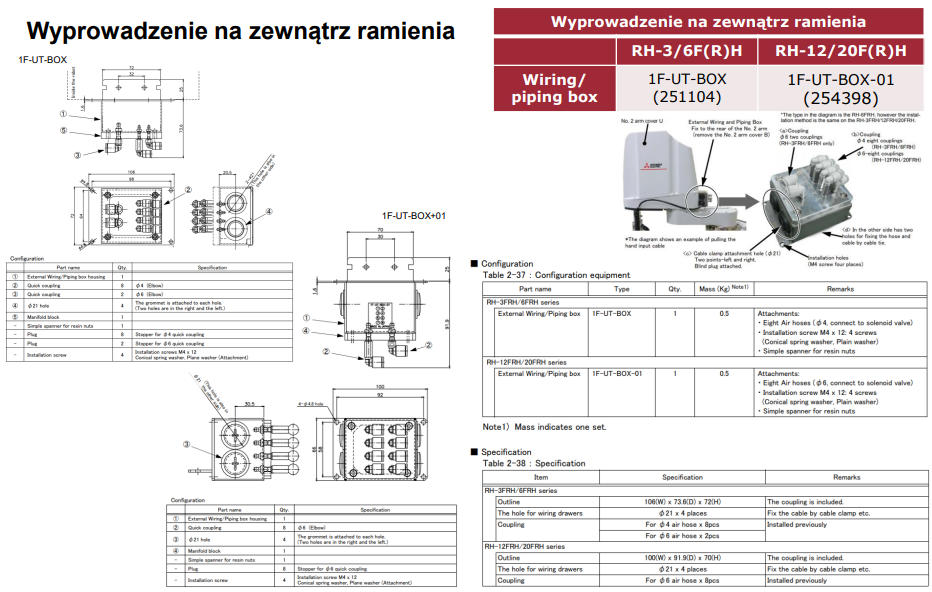

Wyprowadzenie na zewnątrz ramienia

1F-UT-BOX 1F-UT-BOX-01

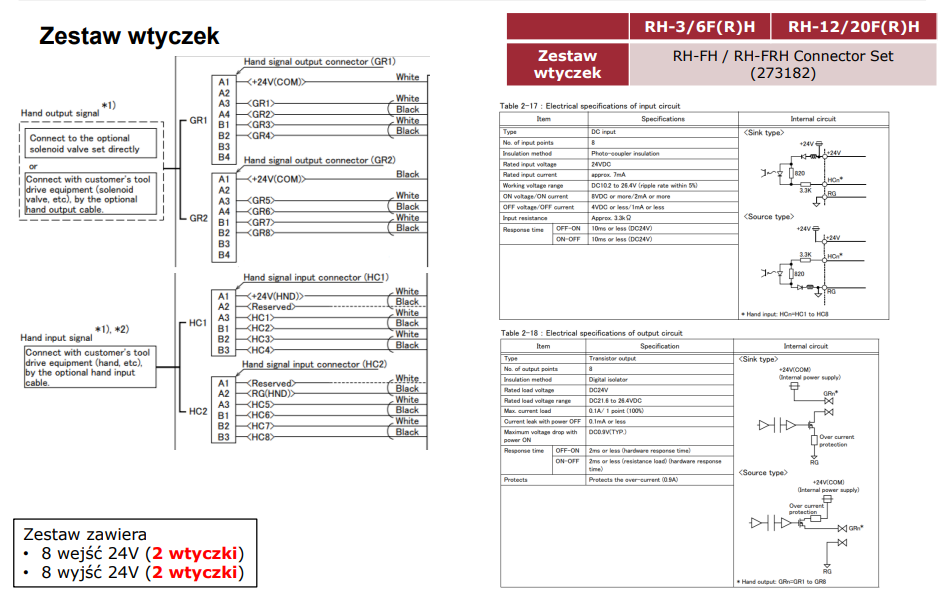

Zestaw wtyczek

273182

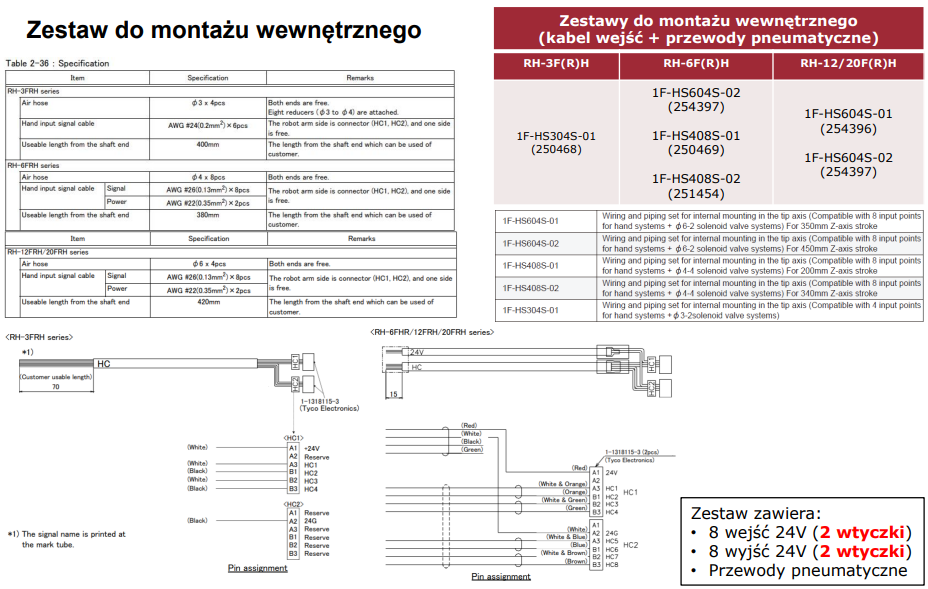

Zestaw do montażu wewnętrznego

1F-HS604S-02 1F-HS408S-01 1F-HS408S-02 1F-HS604S-01 1F-HS604S-02

RV-35/50/80FR

Kabel maszynowy

7 m standard, w zestawie z robotem robot

3-częściowy zestaw kabli maszynowych (kable zasilające i sygnałowe – jeden zestaw kabli maszynowych składa się z trzech kabli)

Dłuższe kable maszynowe jako opcja:

Product ID	Model	Opis
700805	1F-07LUCBL-44	Kabel maszynowy 7m do CR860, elastyczny
700806	1F-12LUCBL-44	Kabel maszynowy 12m do CR860, elastyczny
700807	1F-17LUCBL-44	Kabel maszynowy 17m do CR860, elastyczny
700808	1F-22LUCBL-44	Kabel maszynowy 22m do CR860, elastyczny
700802	1F-12UCBL-44	Kabel maszynowy 12m do CR860, standard
700803	1F-17UCBL-44	Kabel maszynowy 17m do CR860, standard
700804	1F-22UCBL-44	Kabel maszynowy 22m do CR860, standard

Pneumatyka

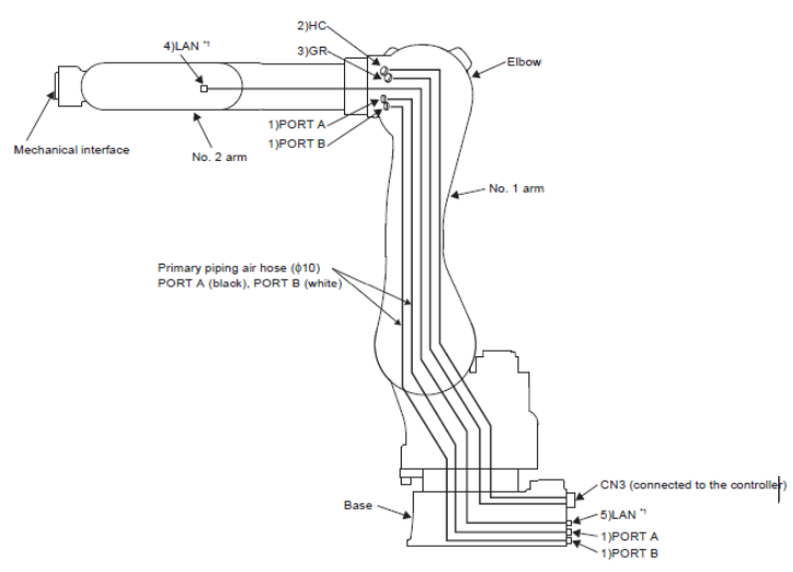

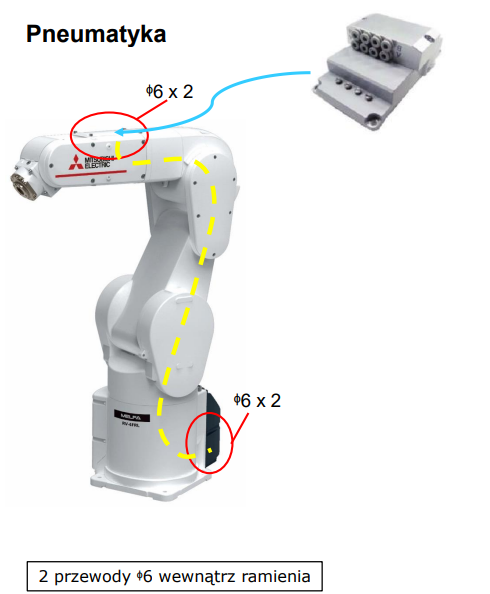

Nie ma dedykowanego produktu z zaworami dla tej serii. Sterowanie powietrzem przygotowywane jest przez klienta. Na ramieniu robota znajdują się dwa przewody powietrzne, jak pokazano poniżej.

Cyfrowe wejścia/ wyjścia / sieciowe(LAN)

Kabel wejściowy
Cable	1F-HC2000S-44 (700777)

Kabel wyjściowy
Cable	1F-GR2000S-44 (700776)

Kabel Ethernet
Cable	1F-LAN2000-44 (700778)

Więcej szczegółów dotyczących konfiguracji tego robota w załączniku.
