Biblioteka użytkownika w GX Works 3

‎W tym dokumencie opisano sposób tworzenia i używania bibliotek użytkownika w GX Works 3.‎

‎Tworzenie biblioteki użytkownika‎

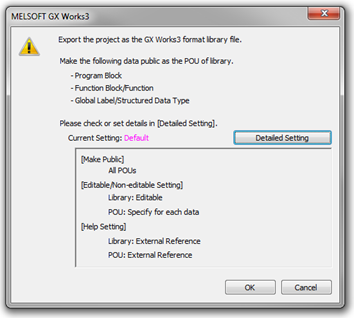

‎Otwórz okno "Export Library"‎



Otwórz szczegółowe ustawienia biblioteki klikając "Detailed Setting"

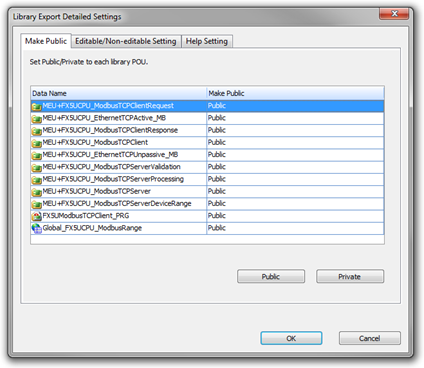

Public - zostanie dołączona do nowej biblioteki

Private - nie zostanie dołączona do nowej biblioteki

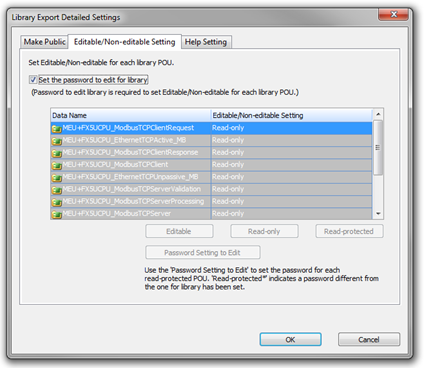

Editable - pełny dostęp do odczytu i zapisu

Read - dostęp tylko do odczytu, edycja jest chroniona

Read-protected - odczyt oraz edycja jest chroniona

Kliknij OK, aby wyeksportować bibliotekę. Wybierz lokalizację i wprowadź nazwę biblioteki.

Zarejestruj Bibliotekę użytkownika

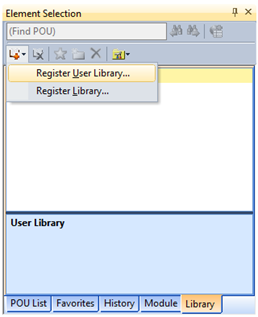

W oknie "Element Selection" w zakładce "Library" kliknąć ikonę "Register to Library List" a następnie wybierz "Register User Library.."



Przeciągnij wybrany element z dodanej biblioteki użytkownika do swojego projektu:
