eWON - połączenie z przetwornicą częstotliwości
Artykuł opisuje sposób podłączenia falowników po Ethernet z routerem eWON Cosy 131 w celu zdalnego dostępu do monitorowania i programowania z wykorzystaniem FR Configuratora.Architektura połączenia
Połączenie falownika z routerem eWON jest zrealizowane za pomocą połączenia Ethernetowego. Router w zależności od konfiguracji łączy się z siecią internetową poprzez WiFi lub kabel. Poprzednio utworzone konto na platformie Talk2M ma przydzielony do swojej konfiguracji ten router. Wykorzystując program eCatcher logujemy się do systemu i nawiązujemy połączenie z żądanym routerem. Będąc podłączonym do eWON’a tworzona jest wirtualna lokalna sieć, dzięki której urządzenia (w tym wypadku falownik) podłączone lokalnie z routerm są również widziane w lokalnej sieci z stacją roboczą (komputerem).
Nawiązanie połączenia z routerem eWON
Opis konfiguracji samego eWON opisane jest w osobnym dokumencie.

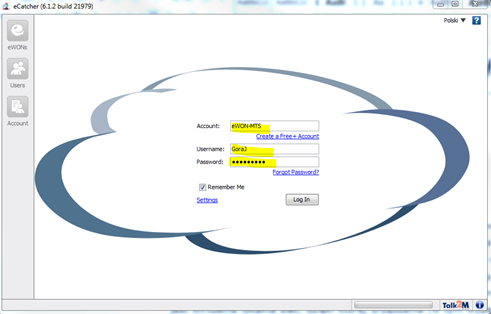

W celu nawiązanie połączenia włączamy program eCatcher, a następnie logujemy się do systemu podając nazwę konta oraz nazwę użytkownika przypisanego do danego konta i jego hasło. Konta te muszą zostać poprzednio utworzone oraz muszą zostać przypisani użytkownicy.
Po poprawnym zalogowaniu mamy listę przypisanych routerów do danego konta.

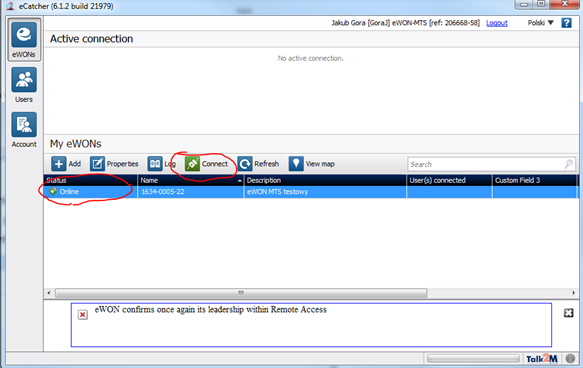

Przy każdym z eWONów znajduje się informacja o jego dostępności. Gdy eWON jest Online możemy nawiązać z nim połączenie klikając Connect:
W momencie nawiązania połączenia tworzona jest wirtualna sieć o nazwie domyślnej Talk2m – eCatcher Connection w ustawieniach połączenia sieciowego:
Od tego momentu można pingować już falownik jak w lokalnej sieci.
eWon musi zostać odpowiednio wcześniej skonfigurowany!
Nawiązanie połączenia z falownikiem przez FR Configurator2

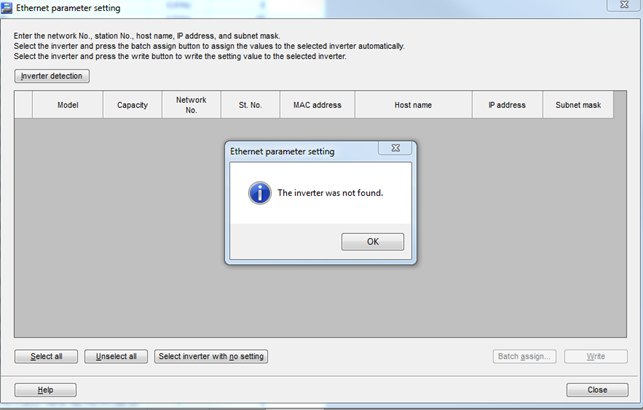

Automatyczne wykrycie falownika nie zadziała!
Trzeba najpierw ręcznie ustawić konfigurację falownika albo przed połączeniem przez eWona skonfigurować go lokalnie bezpośrednio połączonego z komputerem.

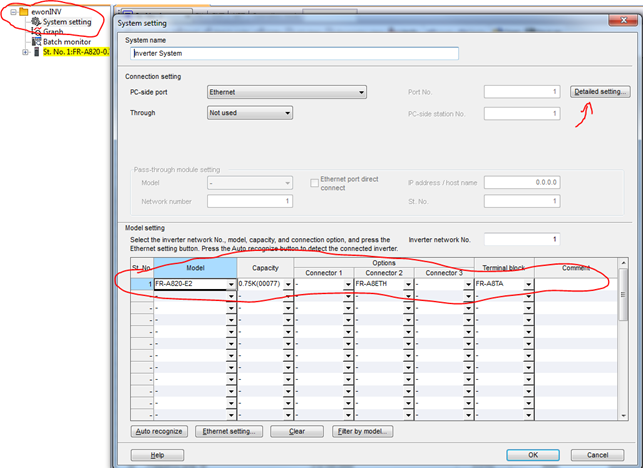

Pod projektem w zakładce System setting ustawiamy połączenie Ethernet oraz wypełniamy odpowiednio tabele Model setting.
Tutaj auto recognize nie działa!
Następnie w detailed setting zwiększamy czas odpowiedzi z 1000ms np. na 30 000ms
