Biblioteka produktów Mitsubishi do SISTEMA

Biblioteka produktów Mitsubishi do SISTEMA

Dokument ten opisuje sposób instalacji biblioteki SISTEMA oraz pokazuje listę produktów występujących w aktualnej bibliotece.

‎1‎‎ ‎‎ ‎‎ ‎‎ ‎‎ ‎‎Pobieranie biblioteki ze strony internetowej‎

Aktualna biblioteka jest dostępna na  stronie:‎

https://www.dguv.de/ifa/praxishilfen/practical-solutions-machine-safety/software-sistema/sistema-bibliotheken/index.jsp

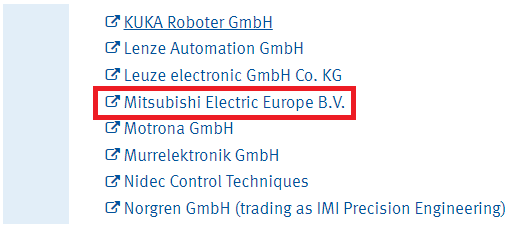

1.1    Right click on [Mitsubishi Electric Europe B. V.].

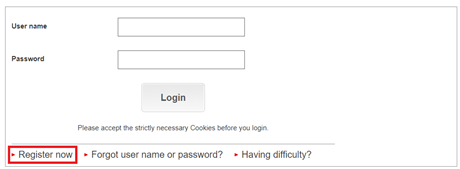

1.2    Sign in to your MyMitsubishi account. Remember to accept necessary Cookies before you login. Signing in will start downloading of library automatically.



1.3    If you do not have account – register for MyMitsubshi service to have access to plenty of facilitie











2     Import the library to SISTEMA

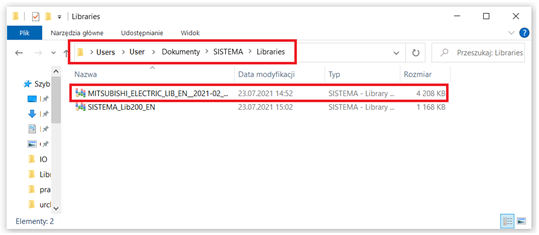

2.1     Move downloaded file in SLB format file into the folder where SISTEMA is installed: e. g. [C:\Users\User\Documents\SISTEMA\Libraries]

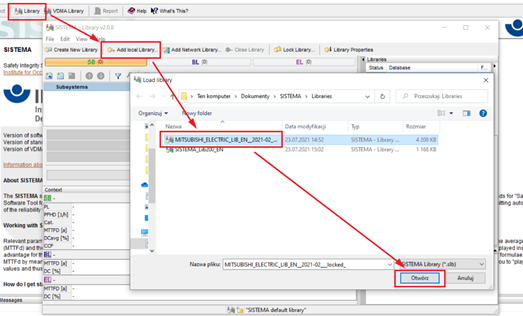

‎2.2‎‎ ‎‎Uruchom SISTEMA i zaimportuj Mitsubishi Library - kliknij [Library], następnie kliknij [Add local library...], wybierz [MITSUBISHI_ELECTRIC_LIB_EN] i kliknij [Otwórz].‎

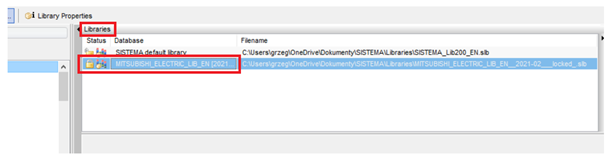

2.3    W [Libraries] kliknij lewym przyciskiem myszki na [MITSUBISHI_ELECTRIC_LIB_EN].

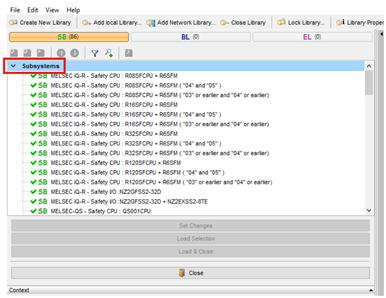

2.4    ‎Rozwiń sekcję Subsystems - możesz zobaczyć zawartość biblioteki Mitsubishi.‎



‎ ‎‎‎‎3‎‎ Wykaz produktów Mitsubishi dostępnych w bibliotece SISTEMA.‎‎ ‎‎ ‎
‎ ‎‎ ‎

3.1    Sterowniki

3.1.1  MELSEC IQ-R.

Safety CPU:

MELSEC IQ-R - Safety CPU: R08SFCPU + R6SFM

MELSEC IQ-R - Safety CPU: R08SFCPU + R6SFM („04” and „05”)

MELSEC IQ-R - Safety CPU: R08SFCPU + R6SFM („03” or earlier and „04” or earlier)

MELSEC IQ-R - Safety CPU: R16SFCPU + R6SFM

MELSEC IQ-R - Safety CPU: R16SFCPU + R6SFM („04” and „05”)

MELSEC IQ-R - Safety CPU: R16SFCPU + R6SFM („03” or earlier and „04” or earlier)

MELSEC IQ-R - Safety CPU: R32SFCPU + R6SFM

MELSEC IQ-R - Safety CPU: R32SFCPU + R6SFM  („04” and „05”)

MELSEC IQ-R - Safety CPU: R32SFCPU + R6SFM („03” or earlier and „04” or earlier)

MELSEC IQ-R - Safety CPU: R120SFCPU + R6SFM

MELSEC IQ-R - Safety CPU: R120SFCPU + R6SFM („04” and „05”)

MELSEC IQ-R - Safety CPU: R120SFCPU + R6SFM („03” or earlier and „04” or earlier)

Safety I/O:

MELSEC IQ-R - Safety I/O: NZ2GFSS2-32D

MELSEC IQ-R - Safety I/O: NZ2GFSS2-32D + NZ2EXSS2-8TE

MELSEC iQ-R – Safety I/O: NZ2GFSS2-8D

MELSEC iQ-R – Safety I/O: NZ2GFSS2-8TE

MELSEC iQ-R – Safety I/O: NZ2GFSS2-16DTE

MELSEC iQ-R – Safety I/O: NZ2GS12A2-16DTE

MELSEC iQ-R – Safety I/O: NZ2GS12A2-14DT

MELSEC iQ-R – Safety I/O: NZ2GNSS2-8D

MELSEC iQ-R – Safety I/O: NZ2GNSS2-8TE

MELSEC iQ-R – Safety I/O: NZ2GNSS2-16DTE

3.1.2  MELSEC–QS.

Safety CPU:

MELSEC–QS - Safety CPU: QS001CPU

MELSEC–QS - Safety CPU: QS001CPU („1207” or earlier)

MELSEC –QS - Safety CPU: QS001CPU-K

Safety Power Supply:

MELSEC–QS - Safety Power Supply: QS061P-A1/A2

MELSEC–QS - Safety Power Supply: QS061P-A1/A2 („1205” or earlier)

MELSEC-QS – Safety Power Supply: QS061P-A1-K/A2-K

Safety I/O:

MELSEC–QS - Safety I/O: QS0J65BTS2-8D

MELSEC–QS - Safety I/O: QS0J65BTS2-4T

MELSEC–QS - Safety I/O: QS0J65BTB2-12DT

MELSEC–QS - Safety I/O: QS0J65BTB2-12DT-K

Safety Relay:

MELSEC-QS Safety Relay: QS90SR2SP-Q [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SP-Q [Cat. 3]

MELSEC-QS Safety Relay: QS90SR2SN-Q [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SN-Q [Cat.3]

MELSEC-QS Safety Relay: QS90SR2SP-CC [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SP-CC [Cat. 3]

MELSEC-QS Safety Relay: QS90SR2SN-CC [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SN-CC [Cat.3]

MELSEC-QS Safety Relay: QS90SR2SP-EX [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SP-EX [Cat. 3]

MELSEC-QS Safety Relay: QS90SR2SN-EX [Cat. 4]

MELSEC-QS Safety Relay: QS90SR2SN-EX [Cat.3]

3.1.3  MELSEC-WS.

Safety CPU:

MELSEC-WS – Safety CPU: WS0-CPU0

MELSEC-WS – Safety CPU: WS0-CPU1/3

MELSEC-WS – Safety CPU: WS0-CPU3 (Flexi Line station)

Safety I/O:

MELSEC-WS – Safety I/O: WS0-XTDI

MELSEC-WS – Safety I/O: WS0-XTIO (1 ch output with test pulses)

MELSEC-WS – Safety I/O: WS0-XTIO (1 ch output without test pulses)

MELSEC-WS – Safety I/O: WS0-XTIO

Safety Relay:

MELSEC-WS – Safety Relay: WS0-4RO

3.1.4  MELSEC iQ-F

Safety Extension Module:

MELSEC iQ-F – Safety Extension Module: FX5-SF-MU4T5

MELSEC iQ-F – Safety Extension Module: FX5-SF-8DI4

3.2    Serwo.

MELSERVO J3 – Safe Torque Off

MELSERVO J4 – for SLS function with motion controller Q series

MELSERVO J5/J4/JE – Safe Torque Off

MELSERVO J5-RJ/J5W – STO, SS1-t and SBC

MELSERVO J5-RJ with safety encoder combination

MELSERVO J5-RJ with standard encoder combination

MELSERVO J5-RJ – SLT

MELSERVO Functional Safety Unit MR-D30 with safety encoder combination

MELSERVO Functional Safety Unit MR-D30 with standard encoder combination

AC Servo Motor -  Functional safety motor, HK-KT/ST_WS

AC Servo Motor -  Functional safety motor, HG-KR/SR/JR_W0C

Motion Controller Q (Q17nD/DS) Series

MELSERVO Safety Logic unit MR-J3-D05

3.3    Falowniki.

FREQROL A800 – Safe Torque Off

FREQROL A870-LC – Safe Torque Off

FREQROL A870 – Safe Torque Off

FREQROL A800-R2R/ELV – Safe Torque Off

FREQROL A802-P – Safe Torque Off

FREQROL A840-LC – Safe Torque Off

FREQROL D700 – Safe Torque Off

FREQROL E700 – Safe Torque Off

FREQROL E800(-E) – Safe Torque Off

FREQROL E800-SCE

FREQROL F800 – Safe Torque Off

3.4    Roboty.

MELFA CR750 + Robot Safety Option (SLS/SLP)

MELFA CR750 + Robot Safety Option (STR)

MELFA CR750 + Robot Safety Option (STO)

MELFA CR800 + Robot Safety Option (STO) [Cat. 4]

MELFA CR800 + Robot Safety Option (STO) [Cat. 3]

MELFA CR800 + Robot Safety Option (SS1/SS2/SOS)

MELFA CR800 + Robot Safety Option (SLS/SLP)

MELFA CR800 + Robot Safety Option (STR)
