Tento článek popisuje možnost přepínání mezi kolaborativním a vysokorychlostním režimem v simulátoru pro robota RV-5AS-D.

Úvod

RT Toolbox3 má spoustu možností, které nám umožňují dosažení přesnějších výsledků při použití simulace.

Jednou z nich je možnost testování kolaborativního robota s různými rychlostními režimy.

Vzhledem k tomu, že jsou rychlostní režimy řízeny pomocí fyzických vstupů, je nutné využít simulaci těhto vstupů.

V tabulce níže je rozsah adres pro bepečnostní vstupy.


Bezpečnostní vstupy A

Vstupní signály 128 to 135

Bezpečnostní vstupy B

Vstupní signály 160 to 167


V továrním nastavení je kolaborativní režim ovládán signálem DSI1, čili vstup 128 jako "signál A" a vstup 160 jako "signál B".

V simulátoru stačí, pokud nastavíme jen jeden z uvedených signálů.
V kolaborativním režimu je aktivovaná funkce bezpečného omezení rychlosti (SLS2) a rychlost robota je omezena na 250mm/s. Sepnutím vstupního signálu 128 nebo 160 zapneme vysokorychlostní režim, ve kterém je robot omezen na rychlost 1000mm/s.

RT ToolBox3 umožňuje nastavení vstupních signálů dvěma způsoby popsanými níže.

Používání simulátoru vstupů / výstupů

Simulátor vstupů / výstupů umožňuje komunikaci mezi různými externími zařízeními (jiný robot ve stejném projektu, GX Simulator2 nebo GX Simulator3).
Níže je ukázka přepínání vstupního signálu z GX Simulator3

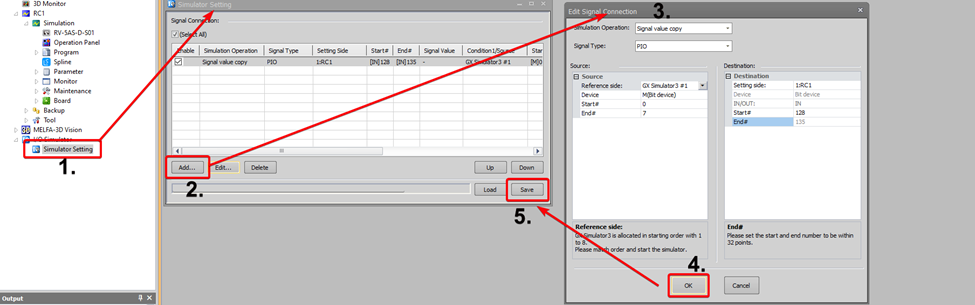

  1. Otevřete "Simulator setting".
  2. Kliknětě na "Add" pro přidání nové simulace signálu.
  3. Nakonfigurujte požadované signály. V našem případě budou bity M0 – M7 z PLC spínat vstupy robota 128 – 135.
  4. Potvrďte nastavení tlačítkem "Ok".
  5. Uložte konfiguraci tlačítekm "Save".

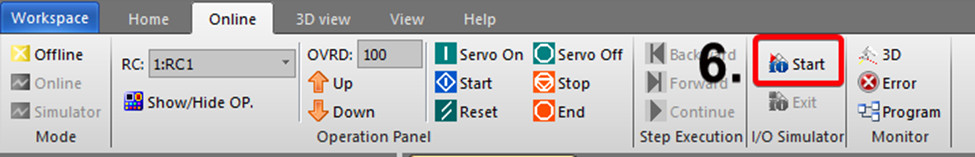

  6. Spusťte simulaci signálů pomocí tlačítka "Start" na programové liště (viz níže).
  7. Spusťe simulaci v PLC.

Bit M0 v PLC bude nyní přepínat rychlostní režim robota.
Pokud bude M0 = 0, pak pojede robot v kolaborativním režimu.
Pokud bude M0 = 1, pak pojede robot ve vysokorychlostním režimu.

Používání Pseudo-input módu

Tuto metodu je doporučeno použít v případě, že robot nekomunikuje se simulátorem jiného externího zařízení.

Pseudo-input mód přeruší funkci simulátoru vstupů / výstupů.

Postup:

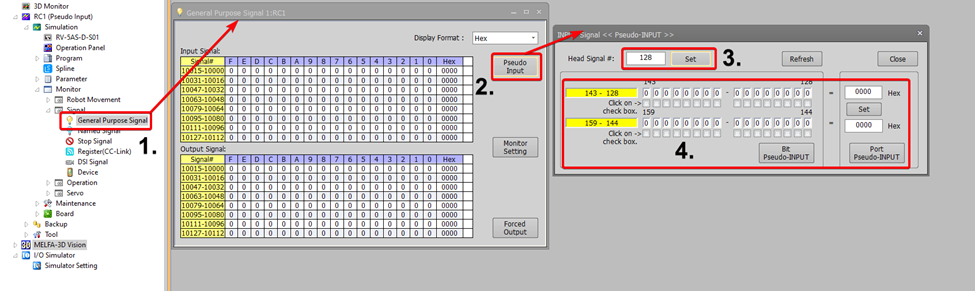

  1. Otevřete monitor signálů "General Purpose Signal"
  2. Klikněte na tlačítko "Pseudo Input".
  3. Nastavte požadovaný rozsah adresy signálů.
  4. Zaškrtněte požadovaný signál který chcete zapnout / vypnout a potvrďte volbu tlačítkem "Bit Pseudo-INPUT".

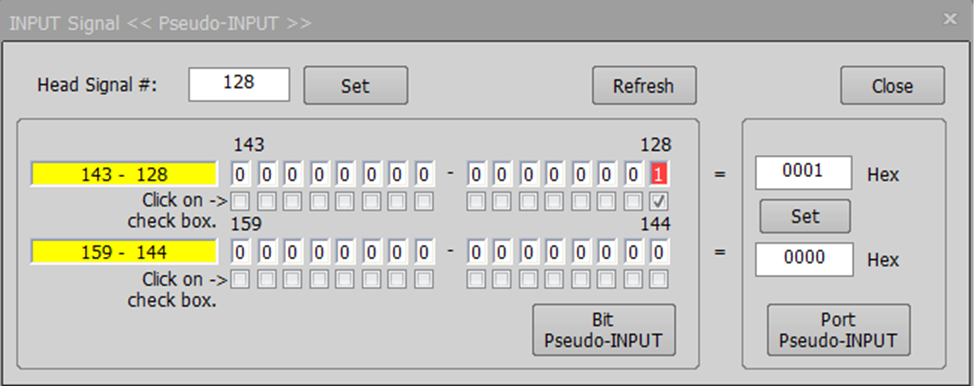

Pokud chceme zapnout vysokorychlostní režim, zapneme signál 128, viz níže.


Pokud chcete Pseudo-input mód vypnout, je nutné restartovat simulátor.

Kontrola režimu

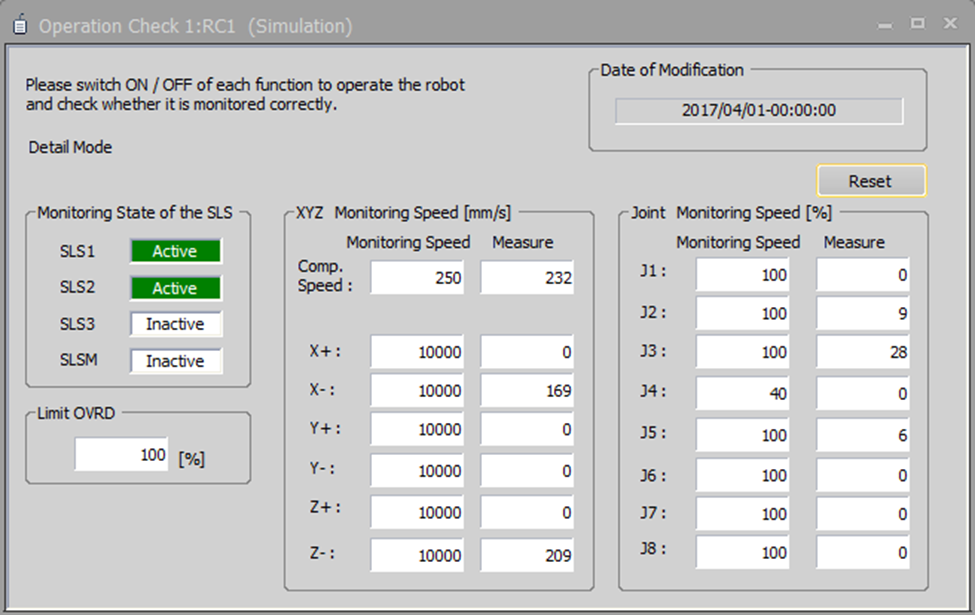

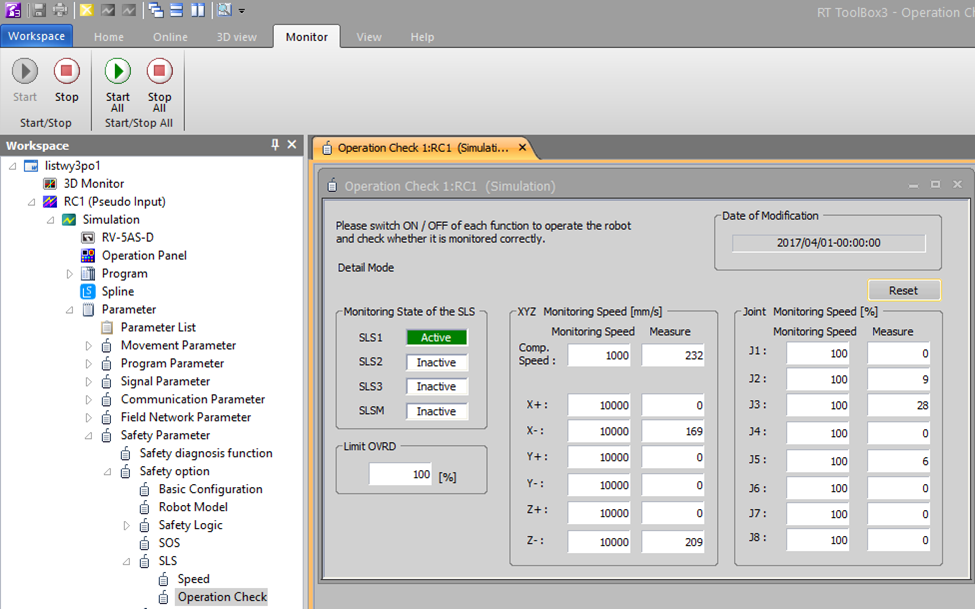

Běžte do  Workspace - RC1 - Simulation - Parameter - Safety Parameter - Safety option - SLS - Operation Check. Pokud je robot vy vysokorychlostním režimu, je funkce SLS2 vypnutá. Maximální rychlost robota je pak 1000 mm/s.


V kolaborativním režimu je funkce SLS2 zapnutá a maximální rychlost robota je 250 mm/s.
