Ładowanie programu robota przez rejestry kontrolne PLC

Ładowanie programu robota przez rejestry PLC


Robot może być sterowany przez sterownik PLC lub inny system. Ten artykuł pokazuje jak w prosty sposób uruchomić program dowolnego robota za pomocą jednego rejestru sterującego i jego różnych wartości.

I Opis programu

Metoda ta pozwala na uruchamianie programów robota za pomocą jednego rejestru sterującego PLC. Robot domyślnie uruchamia jeden główny program sterujący (o nazwie MAIN), który może załadować dowolny inny zdefiniowany program poleceniem Callp. Program MAIN odbiera wartość z rejestru sterującego i porównuje ją z wartościami zdefiniowanymi w funkcji Select...Case. Jeśli wartość jest zgodna z jedną ze zdefiniowanych, wówczas wykonywany jest określony program.

Przykład:

PLC rejestr kontrolny = 100   ->   Robot wykona: INIT

PLC rejestr kontrolny = 200   ->   Robot wykona: SEQ1

PLC rejestr kontrolny = 300   ->   Robot wykona: SEQ2

PLC rejestr kontrolny = inny   ->   Robot wykona: żaden

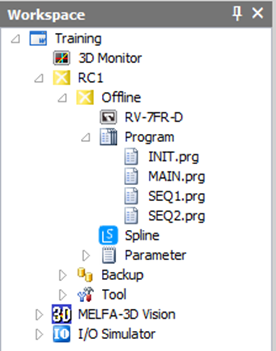

 Projekt robota w RT TooLBox 3 - przykład:



Wszystkie nazwy programów w tym dokumencie są przykładowe i mogą być zmienione na dowolne.

Również numery sygnałów są przykładowe i mogą być zmienione na dowolne inne. W tym rozwiązaniu zastosowano ogólne sygnały I/O (obszar 0-63). Aby uruchomić te funkcje przez sieć (np. Profinet, CC-Link, itp.) - należy zamontować kartę sieciową, skonfigurować ją i ustawić sygnały z obszaru 2000 lub 6000. Aby uruchomić te funkcje w robocie typu Q lub R (zintegrowanym z platformą Mitsubishi Electric PLC) należy ustawić sygnały z obszaru 10000.

II Kod programu

Przykładowe kody do skopiowania znajdują się na końcu artykułu

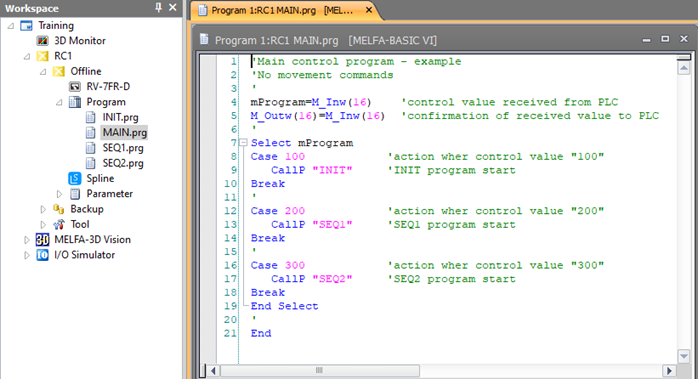

1. Przykładowy kod MAIN programu sterującego



Rejestr sterujący jest odczytywany przez M_Inw(16) i przepisywany do zmiennej mProgram.

Linia M_Outw(16)=M_Inw(16) może być wykorzystana jako potwierdzenie odebranej wartości z powrotem do PLC (i ogólnie jako potwierdzenie działania komunikacji).

Funkcja Select...Case porównuje wartość z rejestru sterującego i aktywuje Case, jeżeli wartość jest zgodna z wartością Case.



Dodatkowa informacja

Instrukcja Callp przełącza program na określonym slocie na wywoływany, na przykład: Program główny jest przełączany na program Init po instrukcji Callp "Init".

Program wywołany przez instrukcję Callp jest wykonywany tylko jeden raz, a następnie poprzedni program jest ładowany ponownie.

Do tego programu nie należy wstawiać żadnych poleceń ruchu. Polecenia ruchu i inne polecenia aplikacji wstawiane są do programów uruchamianych przez instrukcję CallP.



2. Przykładowy kod pierwszego wywołanego programu (INIT)

Jest to przykład programu (ruchy, itp.).

Wprowadzono tu komendy M_Outw(16) służące do wysyłania do sterownika PLC informacji o wykonanych krokach. Wartością kontrolną było "100", wartościami potwierdzającymi są odpowiednio "101", "102" itd.

Program PLC, zaraz po otrzymaniu potwierdzenia wykonania wywołanego programu, powinien zmienić swoją wartość (np. "100" -> "0" lub "100" -> "101"). W przeciwnym razie program zostanie uruchomiony jeszcze raz, zaraz po zakończeniu.

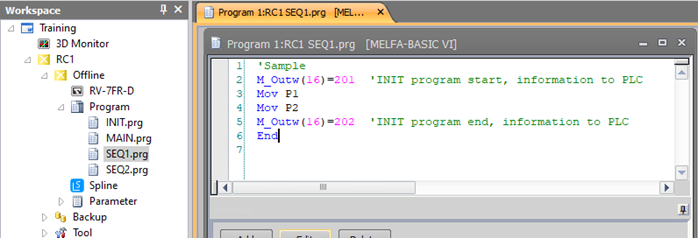

3. Przykładowy kod drugiego wywołanego programu (SEQ1)



Jest to przykład projektu (ruchy, itp.).

Wprowadzono tu komendy M_Outw(16) służące do wysyłania do sterownika PLC informacji o wykonanych krokach. Wartością kontrolną było "200", wartościami potwierdzającymi są odpowiednio "201", "202" itd.

Program PLC, zaraz po otrzymaniu potwierdzenia wykonania wywołanego programu, powinien zmienić swoją wartość (np. "200" -> "0" lub "200" -> "201"). W przeciwnym razie program zostanie uruchomiony jeszcze raz, zaraz po zakończeniu.



III Parametry

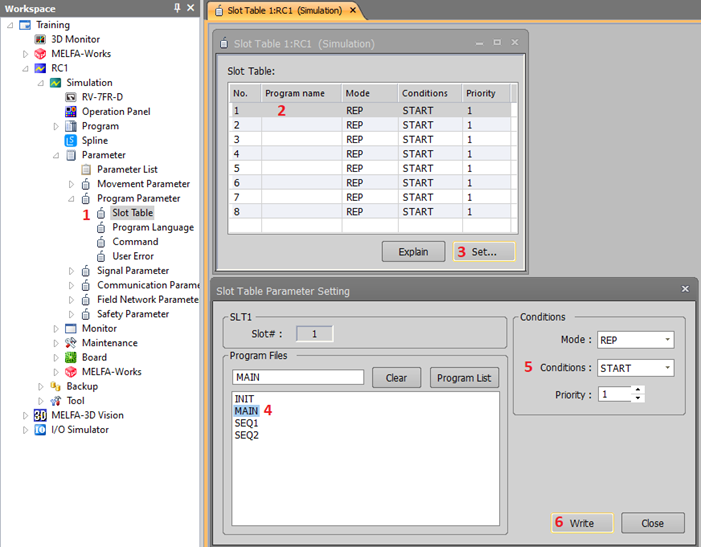

1. Slot Table

Ustaw poniższe parametry, aby załadować program MAIN do Slot 1 w celu wykonania:

1 Otwórz parametry Slot Table

2 Wybierz pierwszy port

3 Kliknij przycisk Ustaw... i zatwierdź następne okno o odczytaniu listy programów

4 W ustawieniu parametrów tabeli portów wybrać żądany program.

5 Ustawić warunek START (lub ALWAYS)

6 Zapisz parametry i uruchom ponownie robota

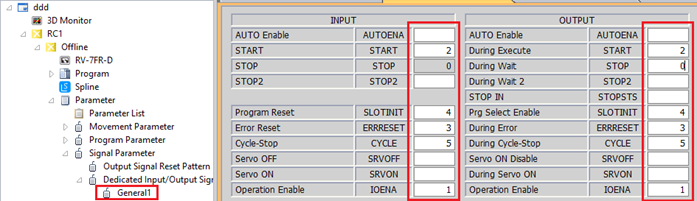

2. Ogólne sterowanie

Ustawianie ogólnych sygnałów sterujących
Nie jest to konieczne, jeżeli program MAIN jest wykonywany w trybie ALWAYS.


Za pomocą tych sygnałów steruje się programem głównym.

Po włączeniu zasilania robota należy ustawić sygnał Operation Enable, a następnie sygnał Start. Program główny w gnieździe 1 zacznie działać.



IV Działanie

Gdy program MAIN jest uruchomiony, wyślij odpowiednią wartość sterującą, aby wykonać żądany program z wgranej do sterownika robota aplikacji.

Gdy robot potwierdzi wykonanie programu swoim rejestrem wyjściowym M_Outw(...) natychmiast zmień wartość sterującą PLC na inną.

Jeżeli wartość sterowania wynosi 0 lub jest różna od wartości zdefiniowanych w funkcji Select...Case, robot nie załaduje żadnego programu - jedynym działającym programem będzie MAIN.

Przykładowe kody
1. Main

'Główny program sterujący - przykład
'Brak poleceń ruchu
'
mProgram=M_Inw(16)    'wartośc kontrolna otrzymana z  PLC
M_Outw(16)=M_Inw(16)  'potwierdzenie otrzymania wartości do PLC
'
Select mProgram
Case 100            'działanie gdy wartość kontrolna "100"
   CallP "INIT"     'INIT program start
Break
'
Case 200            'działanie gdy wartość kontrolna "200"
   CallP "SEQ1"     'SEQ1 program start
Break
'
Case 300            'działanie gdy wartość kontrolna "300"
   CallP "SEQ2"     'SEQ2 program start
Break
End Select
'
End


2. Program wykonawczy
'Przykład
M_Outw(16)=101  'start programu INIT, informacja do PLC
Mov P1
Mov P2
M_Outw(16)=102  'koniez programu INIT, informacja do PLC
End
